Regelung / Funktion / Bedienung
Betriebsschalter
Entstörtaste
Fehlercodespezifikation
Fehlercode
Störung
1
STB-Übertemperatur
4
Keine Flammenbildung
5
Flammenausfall im Betrieb
6
STW-Übertemperatur
7
Fühler Abgasüberwachung
8
Abgasklappe schaltet nicht
11
Flammenvortäuschung
12
Vorlauffühler defekt
13
Abgasfühler defekt
14
Warmwasserfühler defekt
(nur bei Anschluß ..SW)
6
Anzeige
Programmiertasten
Programmwahl

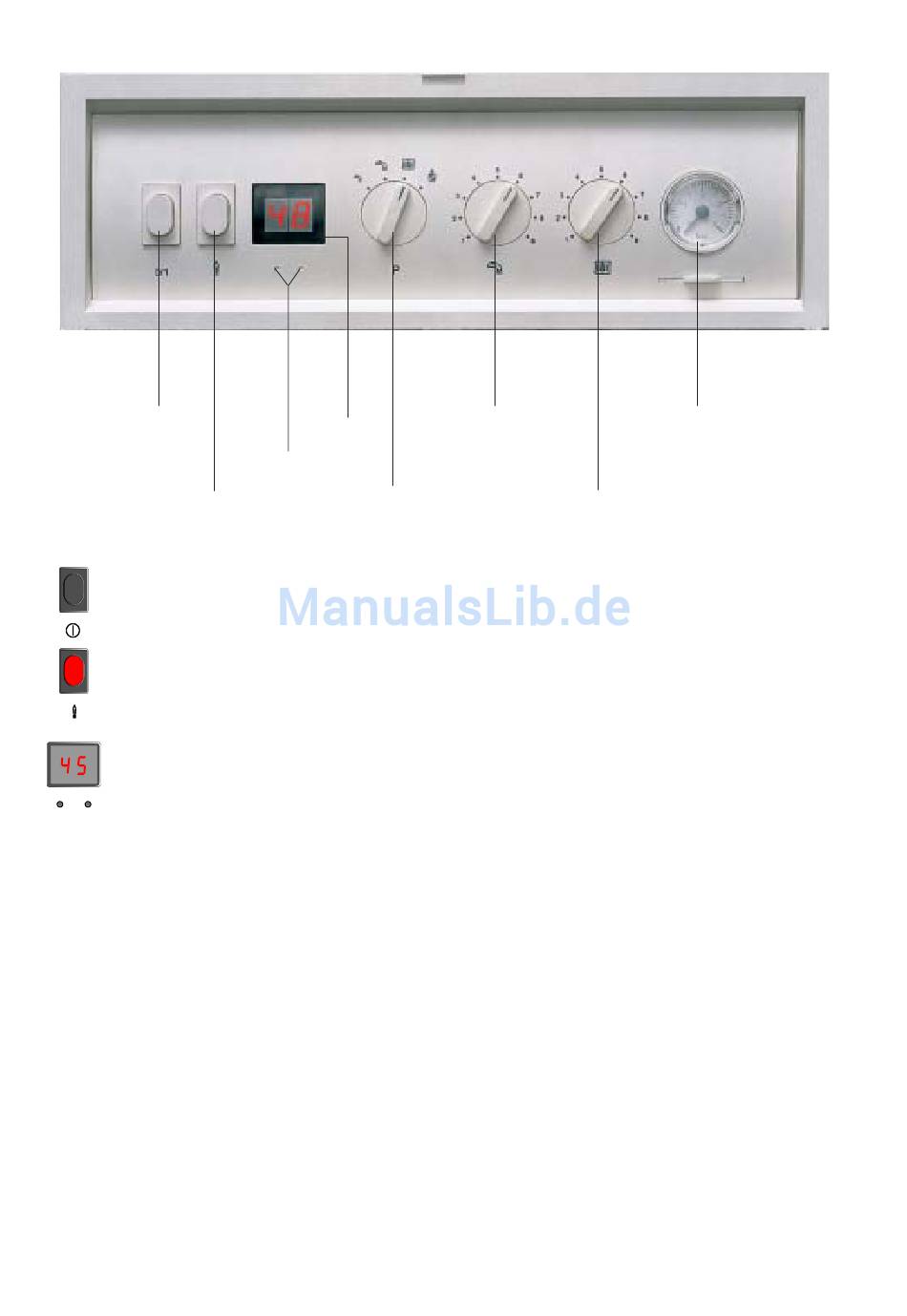

Betriebsschalter ein/aus mit international leicht verständlichen Symbolen; bei
Stellung 0 ist die Gastherme ausgeschaltet.
Entstörung Entriegelung einer Störung und ein Wiederanlauf der Anlage wird
durch Drücken der Taste ausgelöst. Wird die Entstörtaste betätigt, wenn keine
Störung vorgelegen hat, wird ein Neustart der Anlage eingeleitet.
Temperaturanzeige Heizwasser bzw. Fehlercodemeldung (blinkend)
Über eine zweistellige LC-Anzeige wird die aktuelle Heizwassertemperatur ange-
zeigt. Sollte eine Störung am Gerät vorliegen, erscheint in der LC-Anzeige anstelle
der Heizwassertemperatur ein blinkender Fehlercode. Die nachfolgende Tabelle
erklärt die Ursachen:
Temperaturwahl
Warmwasser
Temperaturwahl
Heizwasser
Fehlercode
Störung
15
Außentemperaturfühler defekt
16
Rücklauffühler defekt
17
Fehler Modulationsstrom
22
Luftmangel
23
Fehler Differenzdruckwächter
25
Fehler Abgasventilator
41
Strömungsüberwachung
Anlagendruck
