1. Schutzabdeckung
Zapfwelle (vordere Hälfte)
Anschließen der Hydraulikschläu-
che
1. Identifizieren Sie die Schnelltrennanschlüsse
für das Heckanbaugerät am Zugfahrzeug zum
Heben und Senken.
2. Entfernen Sie die Staubschutzkappen von den
Schnelltrennanschlüssen des Zugfahrzeugs.
3. Entfernen Sie die schwarze Staubschutzkappe
vom Schnelltrennanschluss zum Ausfahren des
Zylinders des Mähers.
4. Verbinden Sie den Schnelltrennanschluss
zum Ausfahren des Zylinders mit dem
Schnelltrennanschluss zum Absenken des
Heckanbaugeräts

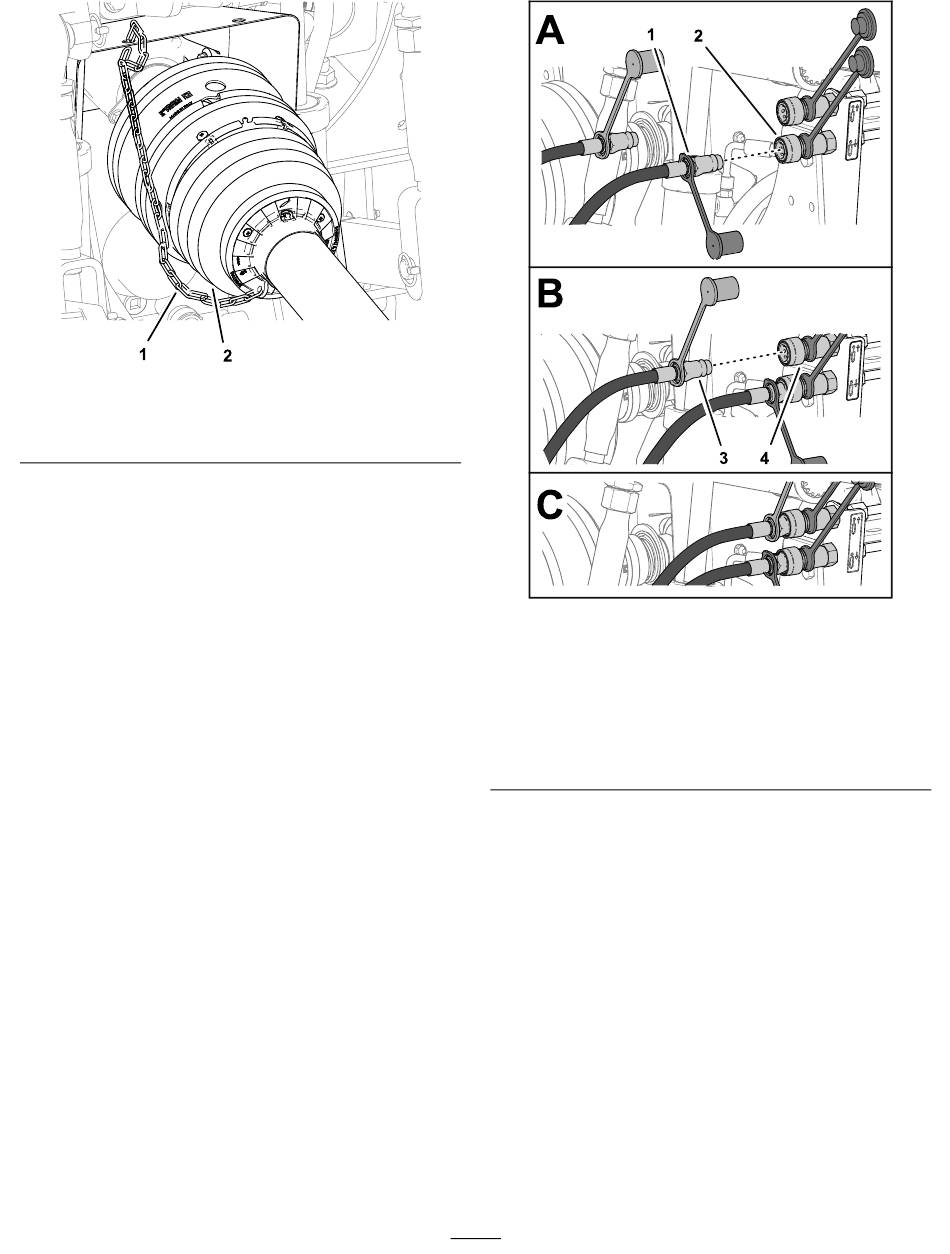

Bild 32
2. Rückhaltekette
(Bild 33)
g264215
1. Schnelltrennanschluss
mit schwarzer
Staubschutzkappe (zum
Ausfahren des Zylinders)
2. Schnelltrennanschluss
(Absenken des
Heckanbaugeräts)
5. Entfernen Sie die rote Staubschutzkappe vom
Schnelltrennanschluss zum Einfahren des
Zylinders des Mähers.
6. Verbinden Sie den Schnelltrennanschluss
zum Einfahren des Zylinders mit dem
Schnelltrennanschluss zum Anheben des
Heckanbaugeräts.
Verlegen des Sicherungsseil des
Mähwerks an der Maschine
1. Verlegen Sie das Sicherungsseil des Mähwerks
entlang der Schlauchführung zum Fahrersitz
(Bild 34).
Wichtig:
locker liegt, damit sich der Mäher ohne
zusätzliche Seilspannung nach rechts und
links hinter dem Zugfahrzeug bewegen kann,
21
Bild 33
3. Schnelltrennanschluss mit
roter Staubschutzkappe
(zum Einfahren des
Zylinders)
4. Schnelltrennanschluss
(Anheben des
Heckanbaugeräts)
Achten Sie darauf, dass das Seil
g250538
