T.C. Electronic Finalizer PLUS/96K Bedienungsanleitung Seite 53

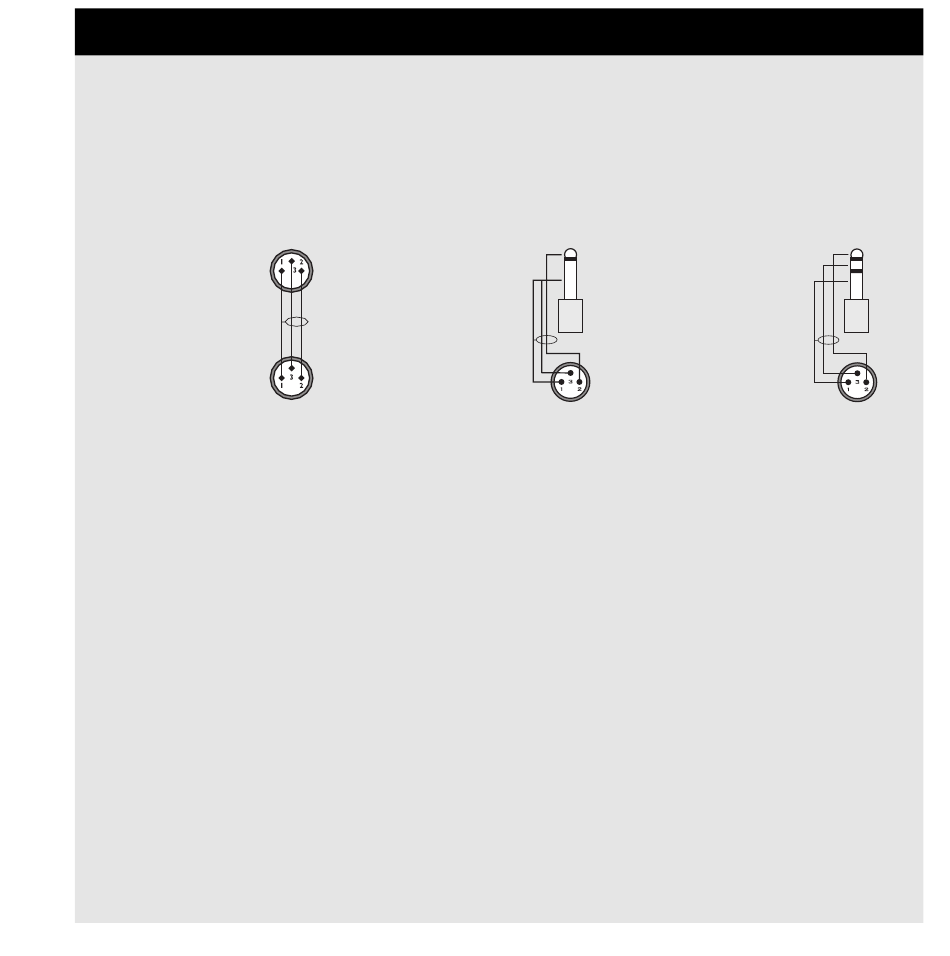

ANHANG Lötanweisungen
XLR – XLR
Pin 1 – Pin 1 (Masse)
Pin 2 – Pin 2 (Signal)
Pin 3 – Pin 3 (leer)
Stecker (unsymmetrisch) – XLR
Manschette – Pin 1 (Masse)
Spitze – Pin 2 (Signal)
Manschette – Pin 3 (leer)
Stecker (symmetrisch) – XLR
Manschette – Pin 1
Signal
(Masse)
Masse
Spitze – Pin 2 (Signal)
Ring – Pin 3 (leer)
Signal
Ring
Masse
53
