Installationshinweise für MOBOTIX−Kameras
Sämtliche Kapitelangaben beziehen sich auf das MOBOTIX−Handbuch Teil 2, Inbetriebnahme, das allen
Kameras beiliegt.
Hinweis zur ISDN−Tauglichkeit
Dieses Produkt ist Euro−ISDN−tauglich nach Standard TBR3/TBR 3A1.

Montage der Kamera

Legen Sie einen geeigneten Platz fest, um die Kamera zu befestigen.
•
Legen Sie die Art der Stromversorgung und der Datenanbindung fest.
•
Stellen Sie sicher, dass die Verlegung der Strom− und Datenleitungen problemlos und unter
•
Einhaltung der im Handbuch angegebenen Maximallängen (Kap. 2.3 und 2.4) erfolgen kann.
Montieren Sie die Kamera mit Hilfe des mitgelieferten Kugelkopf−Wandhalters oder eines anderen als
•
Sonderzubehör lieferbaren Wandhalters.

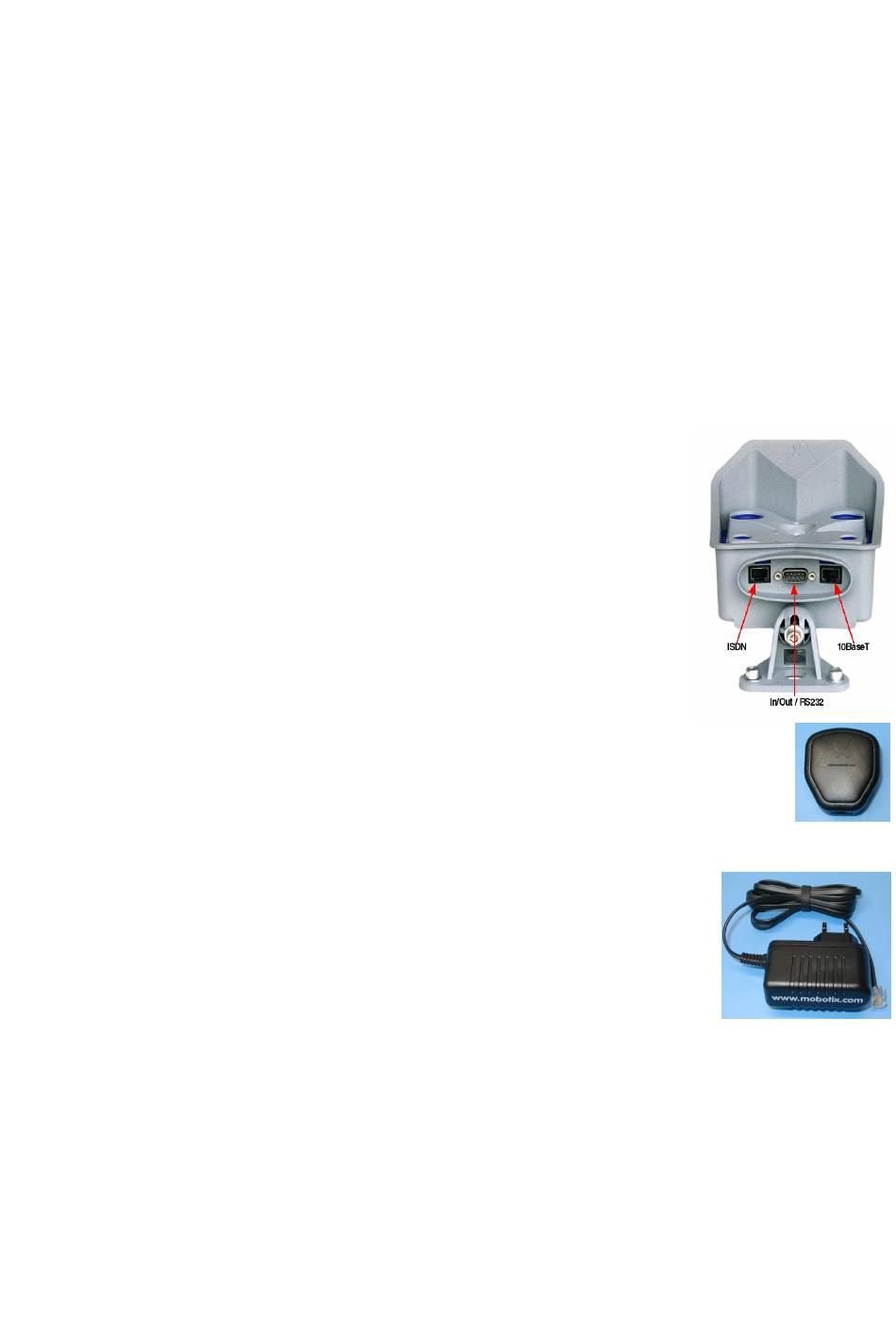

Kamera−Anschlüsse
Die Kamera verfügt über die folgenden Anschlüsse:
ISDN: Datenanbindung an ISDN und/oder Stromversorgung
•
In/Out / RS232: Serieller Anschluss und
•
Schalteingang/Schaltausgang
10BaseT: Datenanbindung an Ethernet (10 MBit/s) und/oder
•
Stromversorgung
Anschließen der Kamera

Nur ISDN (Kap. 2.3)

Mit Netzwerk−Power−Adapter
Verbinden Sie die Buchse Camera des Adapters mit der Buchse
•
ISDN der Kamera.
Verfahren Sie je nach Anwendungsfall:
•
1. Verbinden Sie die Buchse LAN/Power des Adapters mit
dem ISDN−S0−Bus.
2. Stecken Sie den RJ45−Stecker des Netzteils in die Buchse
PC/Power des Adapters.
Stecken Sie das Netzteil in eine Steckdose.
•
Ohne Netzwerk−Power−Adapter
Verbinden Sie die Buchse ISDN der Kamera mit dem ISDN−S0−Bus, um die Datenverbindung
•
herzustellen.
Verfahren Sie je nach Anwendungsfall:
•
Über den ISDN−Bus: Stellen Sie die netzseitige Stromversorgung des NTBA her, um die
♦
Kamera über die ISDN−Datenleitung mit Strom zu versorgen. Sollen noch andere
ISDN−Geräte am selben S0−Bus gespeist werden, wird der Einsatz des Netzteils zur
Speisung der Kamera empfohlen.
Über das Netzteil: Stecken Sie den RJ45−Stecker des Netzteils in die noch freie Buchse
♦
10BaseT der Kamera.
Stecken Sie das Netzteil in eine Steckdose.
•
Installationshinweise für MOBOTIX−Kameras
Netzwerk−Power−Adapter
(empfohlenes Zubehör)
Mehrbereichs−Netzteil
