AWT Hemlock 1600A Montage- Und Bedienungsanweisung Seite 11

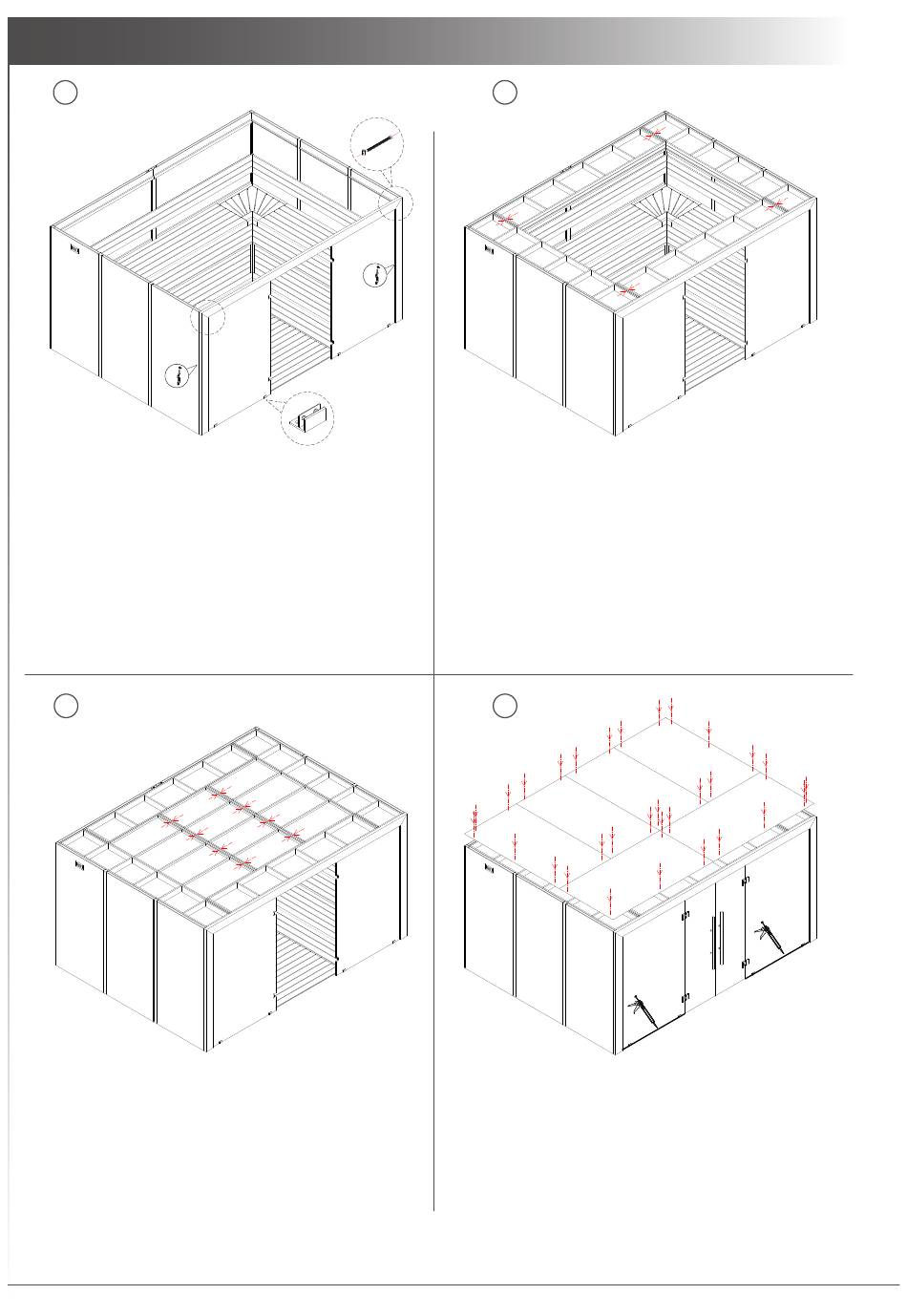

Aufbau - construction - 1600A/B/C
9
Montieren und verschrauben Sie den Rahmens der
Vorderseite zusammen mit den seitlichen
Glaselementen. Wenn der Boden ein späteres
Verkleben mit Silicon nicht zulässt montieren Sie
die Bodenwinkel ohne diese zu verschrauben.
Mount and screw the front frame together with the
side glass elements. If the floor does not allow later
gluing with silicone, mount the floor angles without
screwing them.
11
Montieren und verschrauben Sie die oberen
Dachelemente wie in der Zeichnung dargestellt und
ziehen Sie die Schrauben fest.
Mount and screw the roof (upper part) elements as
shown in the drawing and tighten the screws.
09
M8x120
M8x120
10
M8x120
Montieren und verschrauben Sie die unteren
Dachelemente wie in der Zeichnung dargestellt und
ziehen Sie die Schrauben fest.
Mount and screw the roof (lower part) elements as
shown in the drawing and tighten the screws.
12
M3x16
Montieren sie jetzt die Glastür und die Türgriffe.
Montiert und verschrauben Sie die Deckenplatte.
Danach verschrauben Sie die Bodenwinkel oder
verkleben die Glasscheiben mit dem Boden.
Mount and screw the front frame together with the
side glass elements. If the floor does not allow later
gluing with silicone, mount the floor angles without
screwing them.
