Montage der Aufnahme Grasfangbox am Traktor

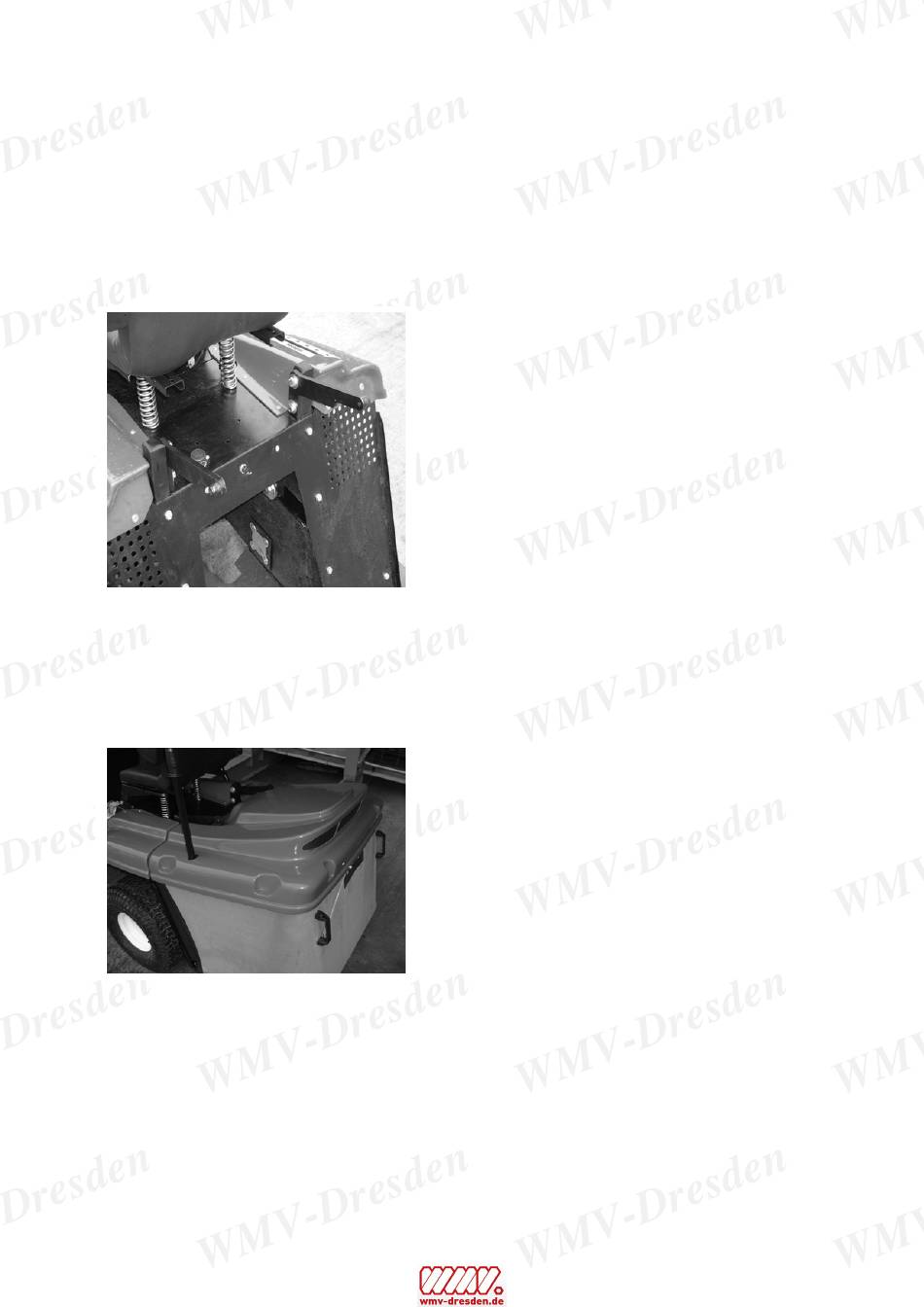

Abb. 1.2.5
Abb. 1.2.6
Werksseitig sind am Heck des Traktors bereits
die Aufnahmewinkel Grasfangbox links (20) und
Aufnahmewinkel Grasfangbox rechts (21)
montiert.
Verschrauben Sie am Aufnahmewinkel
Grasfangbox links (20) an den Bohrungen auf der
Innenseite die Aufnahme Grasfangbox rechts (18)
(Aufnahmebolzen nach außen gerichtet) mit den
Schrauben (22) und den Scheiben (23).
( Positionsnummern siehe Abb. 1.2.4,
Montage siehe Abb. 1.2.5 )
Verschrauben Sie am Aufnahmewinkel
Grasfangbox rechts (21) an den Bohrungen auf
der Innenseite die Aufnahme Grasfangbox links
(19) ( Aufnahmebolzen nach außen gerichtet )
mit den Schrauben (22) und den Scheiben (23).
( Positionsnummern siehe Abb. 1.2.4,
Montage siehe Abb. 1.2.5 )
Nehmen Sie nun die Grasfangbox an den
Haltegriffen und hängen diese von hinten her
an den Aufnahmen Grasfangbox ein.
( siehe Abb. 1.2.6 )
ACHTUNG
Beim Mähen ist die Klappe Auswurfschacht
( Abb. 1.2.4, Pos. 10 ) anhand der
Verstellschraube einzustellen.
Rasen mähen : Klappe tiefer stellen
Hochgras mähen : Klappe höher stellen
