Montage der Grasfangbox
( siehe Abb. 1.2.4 )
Das Rahmenunterteil (2) auf den Boden legen und an der Vorderseite der Grasfangbox links
und rechts in einem Winkel von 90° die Rahmenverbindungen kurz (3)
mit den Schrauben (11), den Scheiben (12) und den Muttern (13) fixieren, nicht festziehen.
An der Rückseite links und rechts in einem Winkel von 90° die Rahmenverbindung lang (4)
mit den Schrauben (11), den Scheiben (12) und den Muttern (13) fixieren, nicht festziehen.
Das Gestell auf die Rückseite ( auf die Rahmenverbindungen Lang ) legen und von hinten das
Rahmenoberteil (1) heranführen und dies mit den vorderen Rahmenverbindungen fixieren,
nicht festziehen. ( mit Schrauben (11), Scheiben (12), Muttern (13)).
Verstrebung diagonal (6) links und rechts mit Rahmenoberteil (1) und Rahmenunterteil (2)
fixieren ( mit Schrauben (11), Scheiben (12), Muttern (13)).
Rahmenverbindungen Lang (4) nach innen klappen.
Rahmenverbindungen Lang (4) im 90° Winkel mit dem Rahmenoberteil (1) verschrauben
( mit Schrauben (11), Scheiben (12), Muttern (13)) und alle Schraubverbindungen festziehen.
An der Rückseite der Grasfangbox die Haltegriffe (7) links und rechts an der dafür
vorgesehenen Position mit den Schrauben (14), den Scheiben (16) und den Muttern (17)
montieren.
Querstrebe Boden (5) mit Rahmenunterteil (2) verschrauben
( mit Schrauben (26) ACHTUNG: Sechskantschrauben M5x30, Scheiben (12), Muttern (13)).
Klappe Auswurfschacht (10) an der Vorderseite des Rahmenunterteils (2) mit den dafür
vorgesehenen Aufnahmewinkeln verschrauben ( mit Schrauben (15), Scheiben (16) und
Muttern (17)).
An den Bohrungen auf der Rückseite der Kunststoffabdeckung (8) je einen Spanngummi (28)
mit einer Schraube (29), zwei Scheiben (16) und einer Sicherungsmutter (17) montieren.
Die Kunststoffabdeckung auf die Oberseite des Rahmens legen, sodass die
Schwenkaufnahmen durch die Aussparungen herausragen.
Die Gummispanngurte auf der Rückseite der Grasfangbox an den Haltegriffen einhängen.
Den Aushebehebel (24) auf der Oberseite der Grasfangbox in die dafür vorgesehene Öffnung
in der Kunststoffabdeckung stecken.
Die Anschlagschraube (26) mit einer Sicherungsmutter (11) in der Bohrung am unteren Ende
des Aushebehebels montieren.
Die Einstellschraube (15) für Klappe Auswurfschacht am Rahmenunterteil in die dafür
vorgesehene Bohrung ca. mittig ( Grundeinstellung ) anbringen und mit Muttern (25) oben
und unten kontern.
Den so geformten Rahmen in den Grasfangsack
(9) einführen, und dafür Sorge tragen, Dass er
genau entlang dem Umriss des Bodens
positioniert wird.

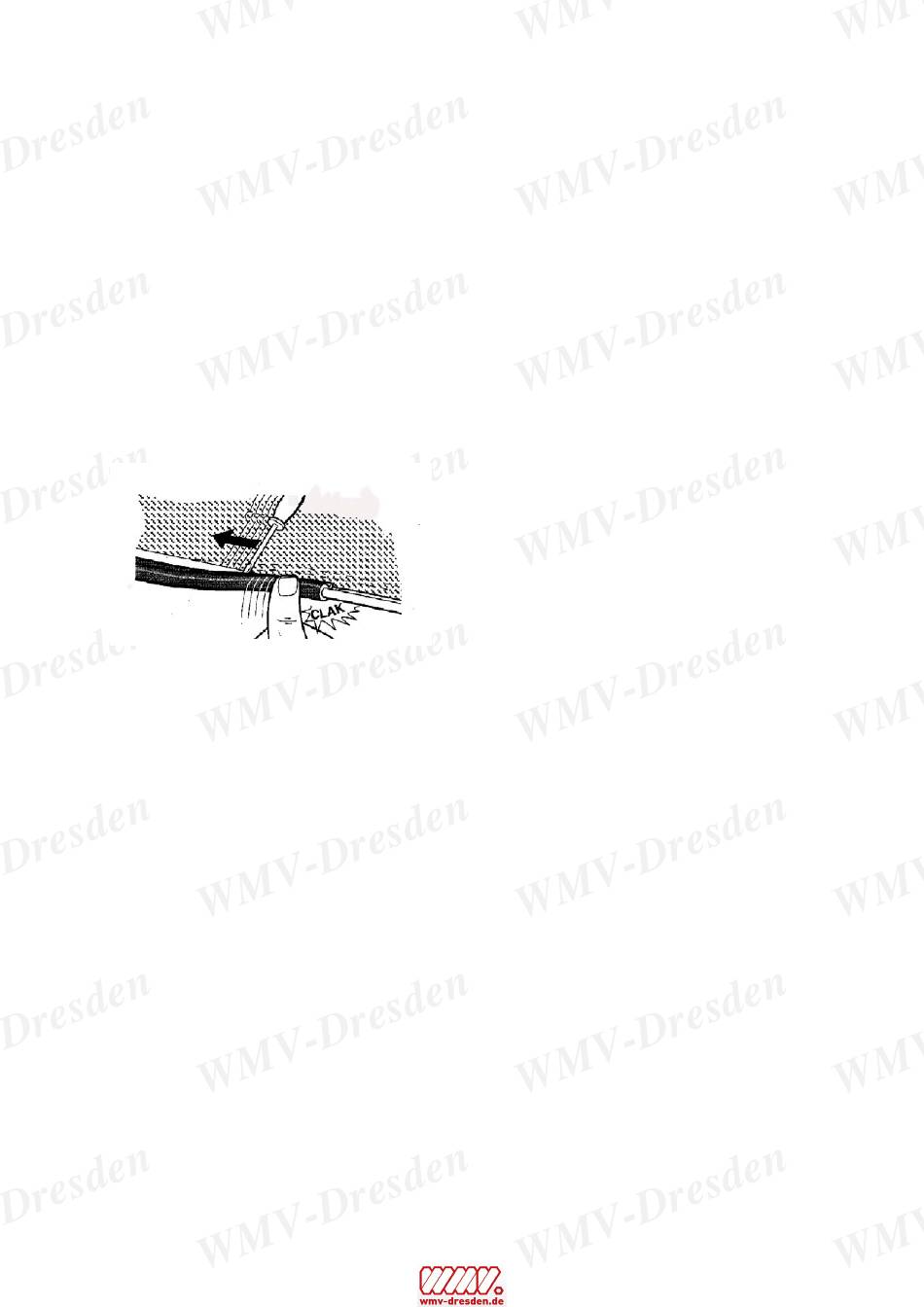

Mit Hilfe eines Schraubendrehers die
Kunststoffprofile des Grasfangsacks über die
Rohre des Rahmens stülpen.
7
