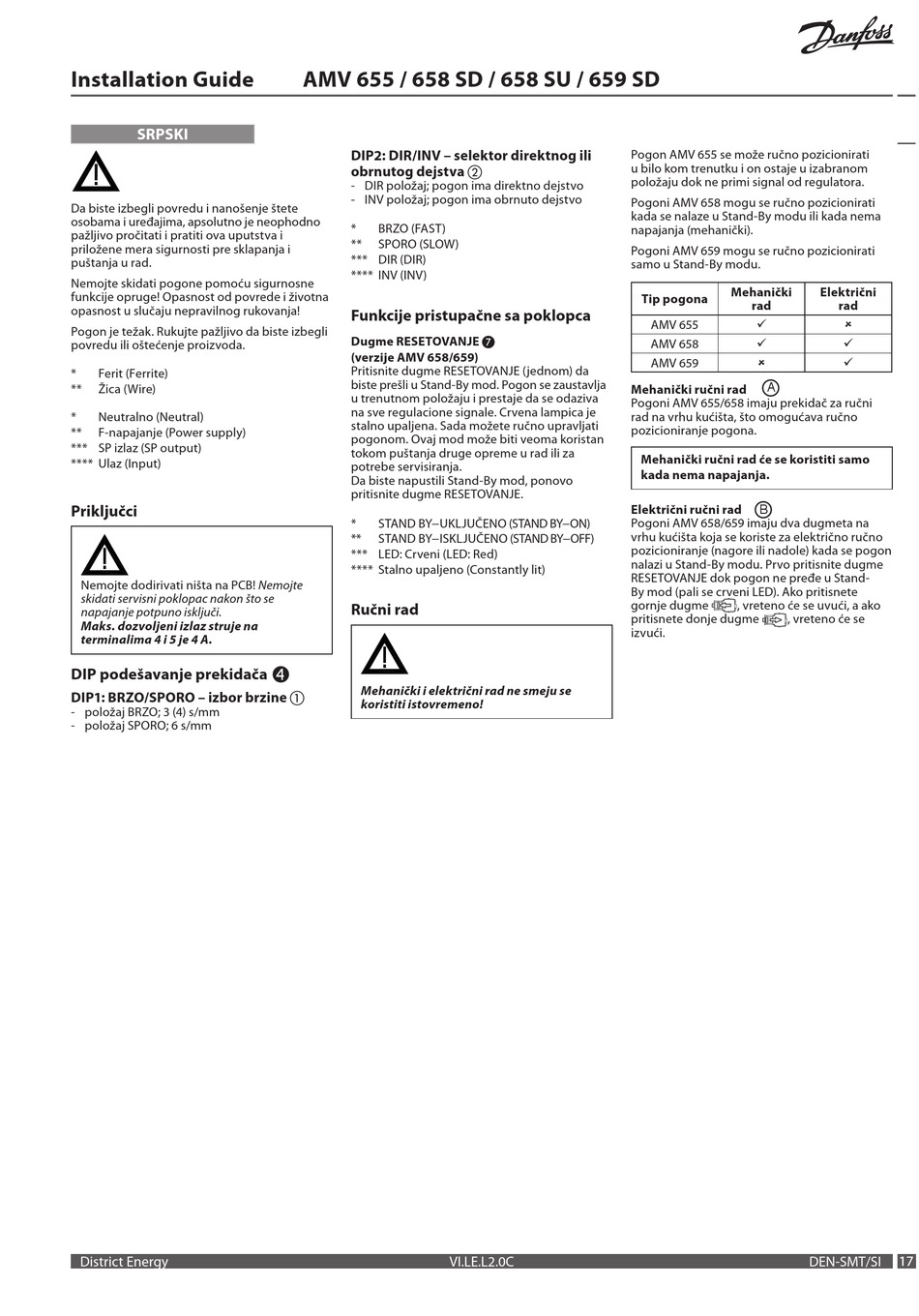

Installation Guide
SRPSKI
Da biste izbegli povredu i nanošenje štete
osobama i uređajima, apsolutno je neophodno
pažljivo pročitati i pratiti ova uputstva i
priložene mera sigurnosti pre sklapanja i
puštanja u rad.
Nemojte skidati pogone pomoću sigurnosne
funkcije opruge! Opasnost od povrede i životna
opasnost u slučaju nepravilnog rukovanja!
Pogon je težak. Rukujte pažljivo da biste izbegli
povredu ili oštećenje proizvoda.
* Ferit (Ferrite)
** Žica (Wire)
* Neutralno (Neutral)
** F-napajanje (Power supply)
*** SP izlaz (SP output)
**** Ulaz (Input)
Priključci
Nemojte dodirivati ništa na PCB! Nemojte
skidati servisni poklopac nakon što se
napajanje potpuno isključi.
Maks. dozvoljeni izlaz struje na
terminalima 4 i 5 je 4 A.
DIP podešavanje prekidača
DIP1: BRZO/SPORO – izbor brzine ①
- položaj BRZO; 3 (4) s/mm
- položaj SPORO; 6 s/mm
District Energy
AMV 655 / 658 SD / 658 SU / 659 SD
DIP2: DIR/INV – selektor direktnog ili
obrnutog dejstva ②
- DIR položaj; pogon ima direktno dejstvo
- INV položaj; pogon ima obrnuto dejstvo
* BRZO (FAST)
** SPORO (SLOW)
*** DIR (DIR)
**** INV (INV)
Funkcije pristupačne sa poklopca
Dugme RESETOVANJE ❼
(verzije AMV 658/659)
Pritisnite dugme RESETOVANJE (jednom) da
biste prešli u Stand-By mod. Pogon se zaustavlja
u trenutnom položaju i prestaje da se odaziva
na sve regulacione signale. Crvena lampica je
stalno upaljena. Sada možete ručno upravljati
pogonom. Ovaj mod može biti veoma koristan
tokom puštanja druge opreme u rad ili za
potrebe servisiranja.
Da biste napustili Stand-By mod, ponovo
pritisnite dugme RESETOVANJE.
* STAND BY−UKLJUČENO (STAND BY−ON)
** STAND BY−ISKLJUČENO (STAND BY−OFF)
*** LED: Crveni (LED: Red)
**** Stalno upaljeno (Constantly lit)
Ručni rad

Mehanički i električni rad ne smeju se
koristiti istovremeno!
VI.LE.L2.0C
Pogon AMV 655 se može ručno pozicionirati
u bilo kom trenutku i on ostaje u izabranom
položaju dok ne primi signal od regulatora.
Pogoni AMV 658 mogu se ručno pozicionirati
kada se nalaze u Stand-By modu ili kada nema
napajanja (mehanički).
Pogoni AMV 659 mogu se ručno pozicionirati
samo u Stand-By modu.
Mehanički
Tip pogona
rad
AMV 655 

AMV 658

AMV 659
Mehanički ručni rad A
Pogoni AMV 655/658 imaju prekidač za ručni
rad na vrhu kućišta, što omogućava ručno
pozicioniranje pogona.
Mehanički ručni rad će se koristiti samo
kada nema napajanja.
Električni ručni rad
B
Pogoni AMV 658/659 imaju dva dugmeta na
vrhu kućišta koja se koriste za električno ručno
pozicioniranje (nagore ili nadole) kada se pogon
nalazi u Stand-By modu. Prvo pritisnite dugme
RESETOVANJE dok pogon ne pređe u Stand-
By mod (pali se crveni LED). Ako pritisnete
gornje dugme , vreteno će se uvući, a ako
pritisnete donje dugme , vreteno će se
izvući.
Električni
rad



DEN-SMT/SI 17 17
