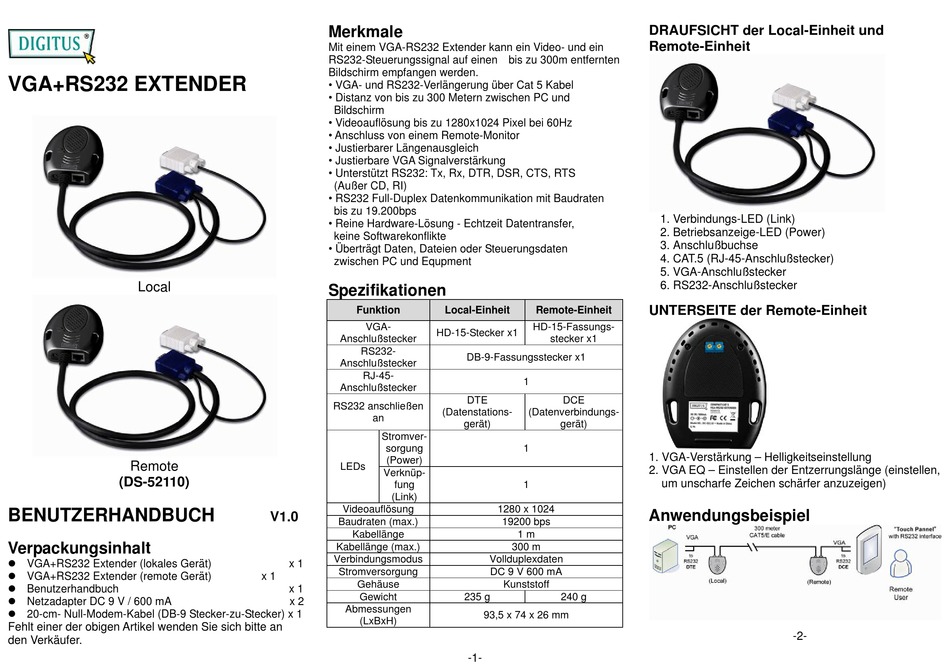

Digitus DS-52110 Benutzerhandbuch

VGA+RS232 EXTENDER
Local
Remote
(DS-52110)
BENUTZERHANDBUCH
Verpackungsinhalt
 VGA+RS232 Extender (lokales Gerät)
 VGA+RS232 Extender (remote Gerät)
 Benutzerhandbuch
 Netzadapter DC 9 V / 600 mA
 20-cm- Null-Modem-Kabel (DB-9 Stecker-zu-Stecker) x 1
Fehlt einer der obigen Artikel wenden Sie sich bitte an
den Verkäufer.
Merkmale
Mit einem VGA-RS232 Extender kann ein Video- und ein
RS232-Steuerungssignal auf einen bis zu 300m entfernten
Bildschirm empfangen werden.
• VGA- und RS232-Verlängerung über Cat 5 Kabel
• Distanz von bis zu 300 Metern zwischen PC und
Bildschirm
• Videoauflösung bis zu 1280x1024 Pixel bei 60Hz
• Anschluss von einem Remote-Monitor
• Justierbarer Längenausgleich
• Justierbare VGA Signalverstärkung
• Unterstützt RS232: Tx, Rx, DTR, DSR, CTS, RTS
(Außer CD, RI)
• RS232 Full-Duplex Datenkommunikation mit Baudraten
bis zu 19.200bps
• Reine Hardware-Lösung - Echtzeit Datentransfer,
keine Softwarekonflikte
• Überträgt Daten, Dateien oder Steuerungsdaten
zwischen PC und Equpment
Spezifikationen
Funktion
VGA-
HD-15-Stecker x1
Anschlußstecker
RS232-
Anschlußstecker
RJ-45-
Anschlußstecker
RS232 anschließen
an
Stromver-
sorgung
(Power)
LEDs
Verknüp-
fung
(Link)
Videoauflösung
V1.0
Baudraten (max.)
Kabellänge
Kabellänge (max.)
Verbindungsmodus
x 1
Stromversorgung
x 1
Gehäuse
x 1
Gewicht
x 2
Abmessungen
(LxBxH)
Local-Einheit Remote-Einheit
HD-15-Fassungs-
stecker x1
DB-9-Fassungsstecker x1
1
DTE DCE
(Datenstations- (Datenverbindungs-
gerät) gerät)
1
1
1280 x 1024
19200 bps
1 m
300 m
Vollduplexdaten
DC 9 V 600 mA
Kunststoff
235 g 240 g
93,5 x 74 x 26 mm
-1-
DRAUFSICHT der Local-Einheit und
Remote-Einheit
1. Verbindungs-LED (Link)
2. Betriebsanzeige-LED (Power)
3. Anschlußbuchse
4. CAT.5 (RJ-45-Anschlußstecker)
5. VGA-Anschlußstecker
6. RS232-Anschlußstecker
UNTERSEITE der Remote-Einheit
1. VGA-Verstärkung – Helligkeitseinstellung
2. VGA EQ – Einstellen der Entzerrungslänge (einstellen,
um unscharfe Zeichen schärfer anzuzeigen)
Anwendungsbeispiel
-2-
