9.2.2.2
Arbeitsweise der Relais
Die Arbeitsweise des Relais können Sie an die Anwendung anpassen:
• n/c
Normally closed - Ruhestromschaltung Kontakte 13-14 / 23-24
(Das Alarmrelais ist im Normalbetrieb angezogen.)
• n/o
Normally opened - Arbeitsstromschaltung Kontakte 13-14 / 23-24
(Das Alarmrelais ist im Normalbetrieb nicht angezogen.)
9.2.2.3
Digitaler Stromausgang (M+)
I1 I2 A B
M+
A B

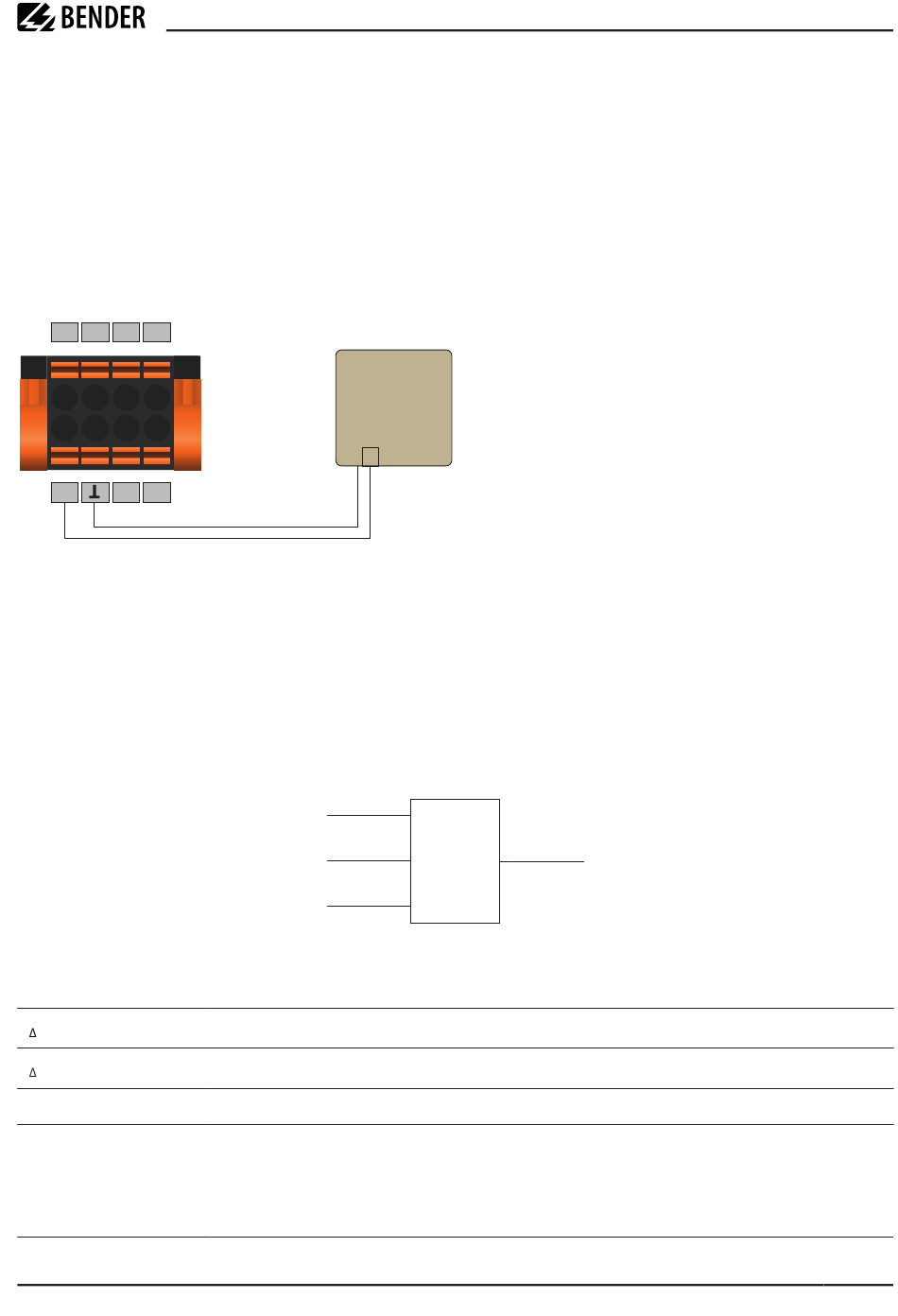

Abbildung 9-3: Anschlussbeispiel für digitalen Ausgang
Der digitale Stromausgang befindet sich an M+ des X1-Steckers.
Ist eine Funktion zugeordnet und aktiv, dann treibt der digitale Stromausgang 20 mA. Anderenfalls wird kein
Strom getrieben.
9.2.2.4
Funktionsbeschreibung
Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-Verknüpfung
verbunden:
Mögliche Funktionen der Ausgänge
aus
I
L
I
n
Gerätefehler
Anschlussfehler
PLC
(SPS)
IN
Funktion 1
Funktion 2
Funktion 3
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs bei Isolationsfehler auf einem Messkanal (EDS-Funktion)
Zustandswechsel des Ausgangs bei Überschreitung des Differenzstromes (RCM-Funktion)
Zustandswechsel des Ausgangs bei einem internen Fehler des Gerätes.
Zustandswechsel des Ausgangs bei folgenden Anschlussfehlern der Wandler:
• Messstromwandler defekt
• Anschlussleitung unterbrochen
• Anschlussleitung kurzgeschlossen
Reaktion
≥1
EDS44x_D00201_10_M_XXDE/11.2023
ISOSCAN® EDS440 und EDS441
53
