Bender ISOSCAN EDS440 Bedienungsanleitung Seite 20

Isolationsfehlersuchgerät zur lokalisierung von isolationsfehlern in ungeerdeten gleich-, wechsel- und drehstromversorgungen

Vorschau ausblenden Andere Handbücher für ISOSCAN EDS440:

Montage

4.3

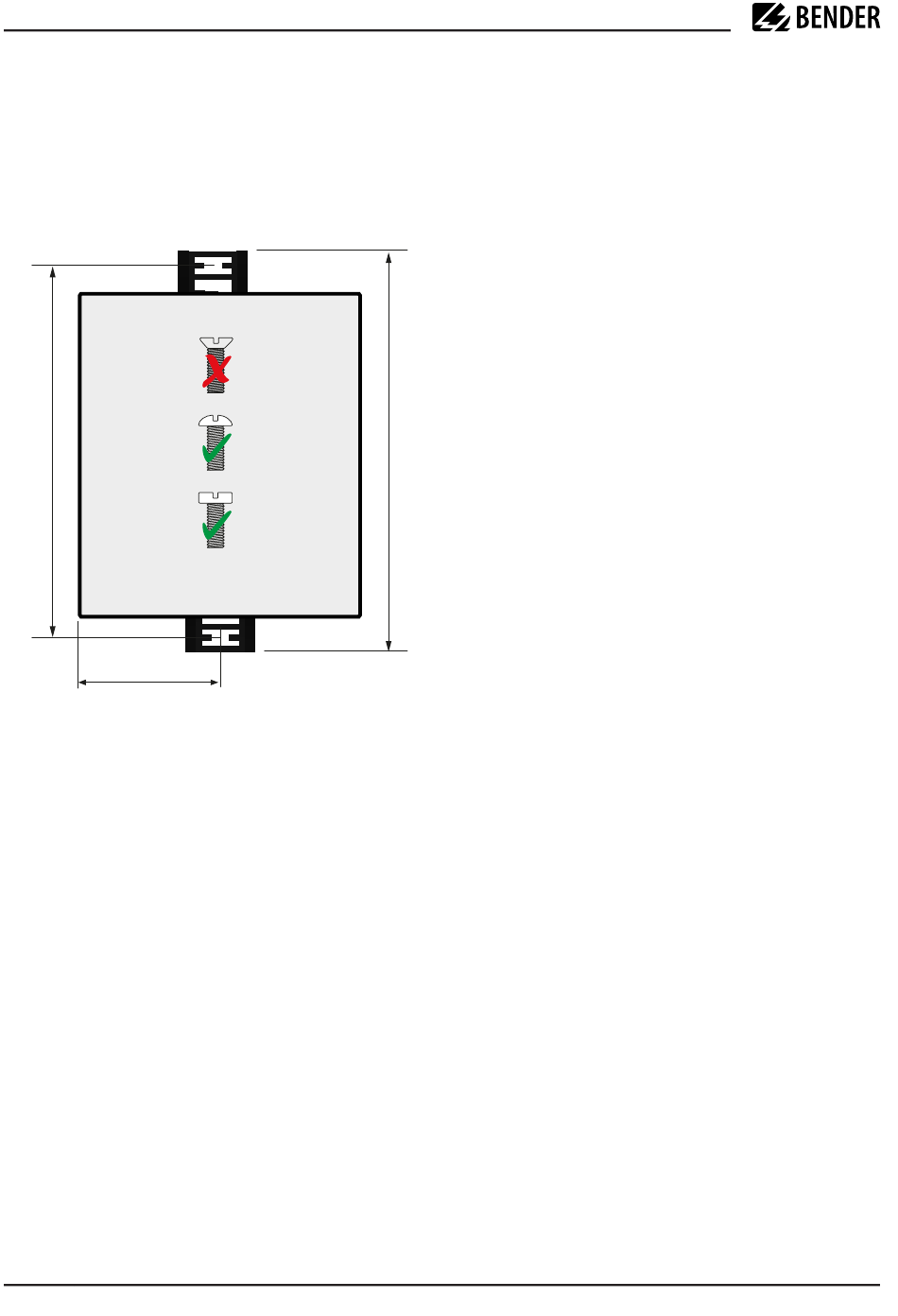

Schraubbefestigung

Montageclips in der abgebildeten Position anbringen.

Befestigungslöcher für M4-Gewinde gemäß Bohrschablone bohren.

EDS mit zwei M4-Schrauben befestigen.

100

(3.94)

36 (1.42)

EDS44x_D00201_10_M_XXDE/11.2023

107

(4.22)

Isoscan eds441
