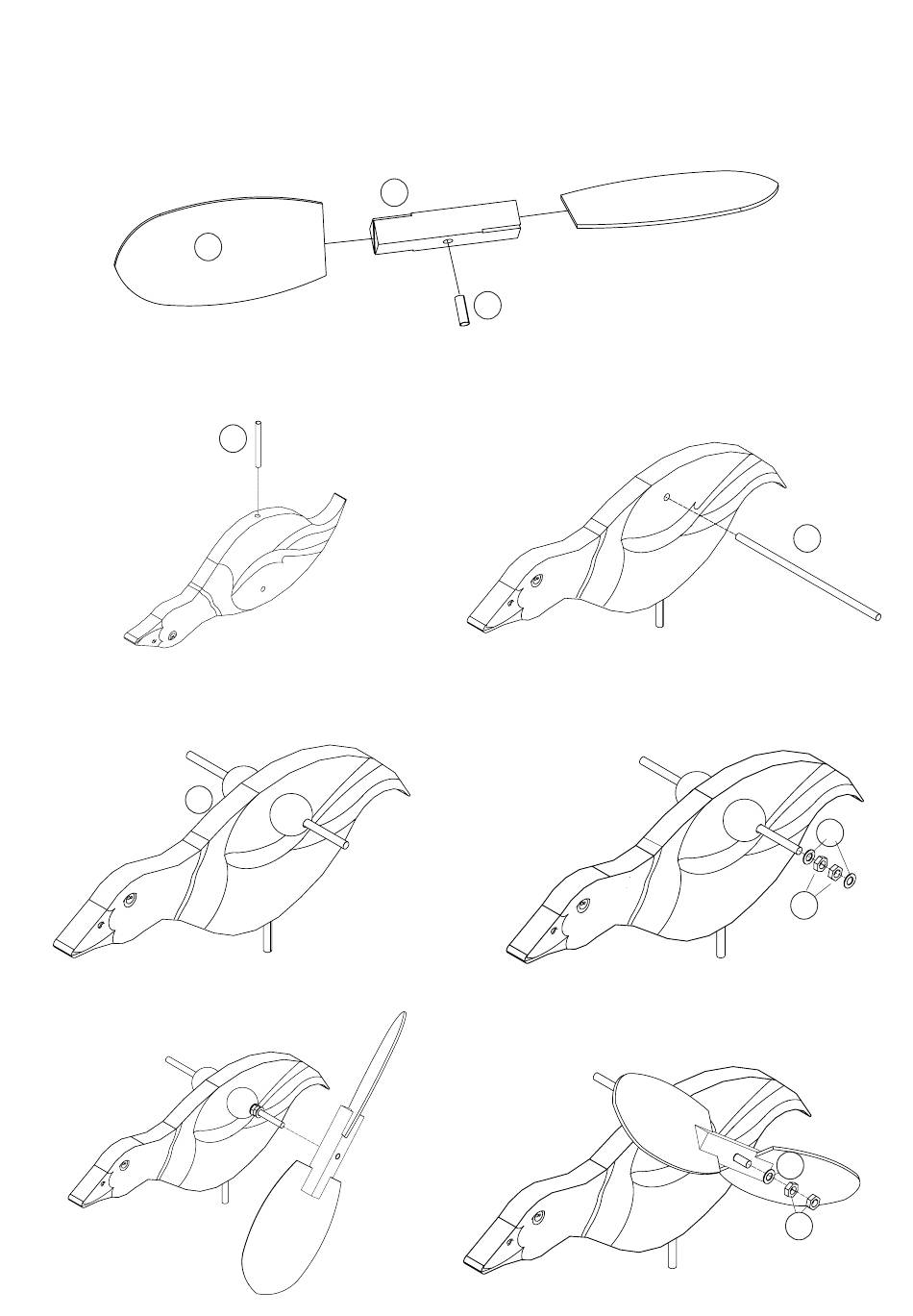

Montage der Flügel/Ruder:
5. Die Flügel/Ruder wie abgebildet ausgemittelt in die Holzlager einkleben.
Die Messinghülse (9) wie abgebildet in die 5mm-Bohrung einstecken.
Den zweiten Flügel bzw. Ruder auf gleiche Weise montieren.
2
Endmontage:
6. Die Messinghülse (8) wie abgebildet in die untere 5mm-
Bohrung einstecken.
8. Die Holzkugeln (3) von beiden Seiten auf die Gewin-
destange aufstecken.
3
10. Einen Flügel bzw. das Ruder auf die Gewindestange
aufstecken.
D113107#1
Bauanleitung
7
8
9
7. Die Gewindestange (4) wie abgebildet ausgemittelt in
die Bohrung im Korpus einstecken.
9. Auf einer Seite der Gewindestange 1 Unterlegscheibe
(11) aufstecken. Anschließend 2 Muttern (10) bis zur Kugel
aufschrauben und kontern. Danach eine Unterlegscheibe
aufstecken.
11. Eine Unterlegscheibe (11) aufstecken. Zwei Muttern
(10) aufschrauben und so kontern, dass der Flügel
spielfrei drehen kann.
4
11
10
11
10
3
