Herstellung Grundkörper:
1. Eine der drei Möglichkeiten (Schablone Seite 5-7) auswählen und die ausgewählte Schablone auf das Holzbrett (1)
übertragen und Bohrmittelpunkte mit einem Vorstecher markieren.
Hinweis:
Wir weisen darauf hin, dass das Holzbrett mit Ästen versetzt sein kann. Diese Äste kreuzen jedoch nicht die Körper-
konturen, brechen beim Aussägen also auch nicht aus. Auf die Qualität des Bausatzes hat dies keinen Einfluss, ganz
im Gegenteil, der Bausatz erhält durch diese Strukturen ein ganz individuelles Aussehen.
2. Bohrungen ø5 mm und ø4 mm bohren. Anschließend Vorlage aussägen.
Alle Kanten abrunden und Sägeschnitte verschleifen.
Farbige Gestaltung nach eigenen Vorstellungen vornehmen.
Herstellung Flügellager:
3. Holzleisten (7) nach Zeichnung diagonal einsägen und ø5mm bohren.
Herstellung Flügel/Ruder:

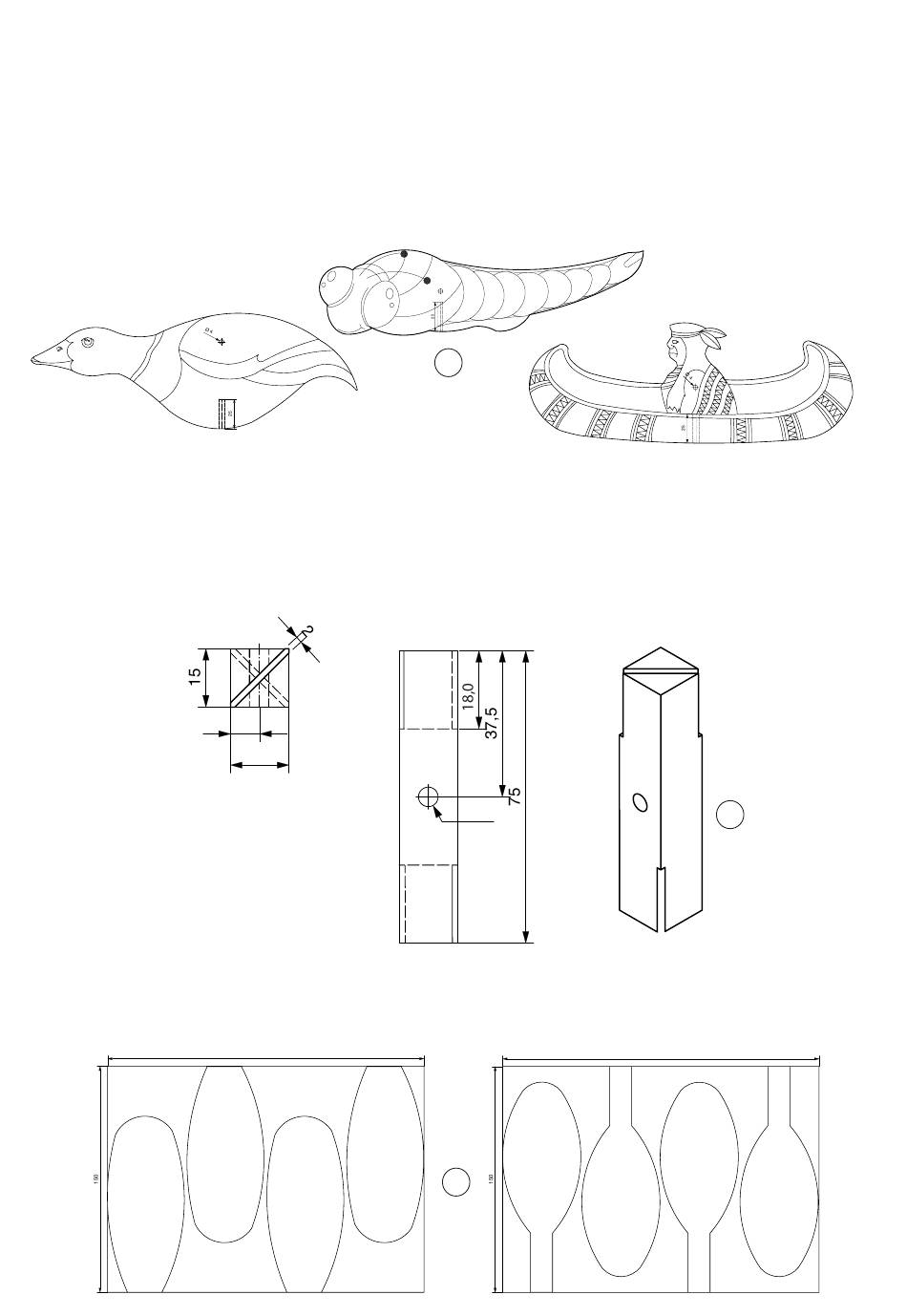

4. Flügel-/Ruderschablone (Seite 5-7) nach Schneideplan (siehe unten) auf die Polystyrolplatte (2) übertragen und
aussägen. Sägeschnitte sauber verschleifen.
Schneideplan Flügel (Duck)
2
Bauanleitung
8
15
210
1
Ø 5
Schneideplan Flügel/Ruder (Libelle/ Ruderer)
2
Flügellager
2x herstellen
210
7
210
D113107#1
