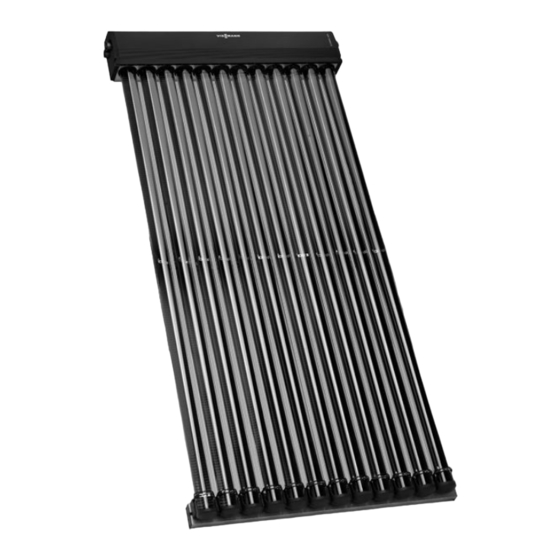

Viessmann Vitosol 200-T SP2A Serviceanleitung
Vakuum-röhrenkollektoren nach dem heatpipe-prinzip
Vorschau ausblenden
Andere Handbücher für Vitosol 200-T SP2A:
- Montageanleitung für die fachkraft (72 Seiten)
Verwandte Anleitungen für Viessmann Vitosol 200-T SP2A
Inhaltszusammenfassung für Viessmann Vitosol 200-T SP2A
- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitosol 200-T Typ SP2A Vitosol 300-T Typ SP3B Vakuum-Röhrenkollektoren nach dem Heatpipe-Prinzip Gültigkeitshinweise siehe letzte Seite VITOSOL 200-T VITOSOL 300-T Bitte aufbewahren! 5624 056 12/2012...
-
Seite 2: Sicherheitshinweise
Beachten Sie bei Arbeiten Funktion gefährdet den sicheren ■ die nationalen Installationsvorschrif- Betrieb der Anlage. ten, Defekte Bauteile müssen durch ■ die gesetzlichen Vorschriften zur Viessmann Originalteile ersetzt Unfallverhütung, werden. ■ die gesetzlichen Vorschriften zum Umweltschutz, ■ die berufsgenossenschaftlichen Bestimmungen. - Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Inspektionsumfang.................... 13 Einzelteillisten Einzelteilliste Vitosol 200-T.................. 14 Einzelteilliste Vitosol 300-T.................. 16 Technische Daten....................18 Bescheinigungen Konformitätserklärung..................19... -
Seite 5: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Druckverhältnisse prüfen und Vordruck des Ausdehnungsgefäßes ggf. ändern........•... -
Seite 6: Weitere Angaben Zu Den Arbeitsschritten
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Druckverhältnisse prüfen und Vordruck des Ausdehnungsgefä- ßes ggf. ändern Dieser Vorgang kann nicht während des 4. Vordruck prüfen und ggf. ändern. Betriebs der Solaranlage durchgeführt In dem als Zubehör erhältlichen werden. Solar-Prüfkoffer befindet sich ein Manometer. - Seite 7 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Systemdruck der Solaranlage Zuschlag statische Höhe 0,1 bar/m ....Anlagendruck (Manometer) ....Druckreserve für Entlüftung + 0,1 Fülldruck ....Vordruck Ausdehnungsgefäß 5 Hinweis ....Diesen Wert auf dem Ausdehnungsgefäß mit „Vordruck“ vermerken.
-
Seite 8: Sicherheitseinrichtungen Auf Funktion Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Sicherheitseinrichtungen auf Funktion prüfen Sicherheitsventil prüfen: ■ Auslösedruck ■ Korrekter Einbau, mit Ausblasleitung Elektrische Anschlüsse prüfen Steckverbindungen und Leitungsdurch- führungen auf festen Sitz prüfen, Leitun- gen auf Beschädigungen prüfen. Spülen, Leckprüfung und Füllen der Solaranlage Achtung ■... - Seite 9 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) A Thermometer mit Absperrventil D Befüllhahn B Absperrhahn E Befüllpumpe C Entleerungshahn F Behälter für Wärmeträgermedium 1. Absperrventil öffnen. 3. Entleerungshahn C und Befüll- hahn D öffnen. Hinweis Absperrventil bei Solar-Divicon durch 4.
-
Seite 10: Durchflussmenge Feststellen Und Ggf. Einstellen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. Den Flüssigkeitsstand im Behäl- 9. Umwälzpumpen entlüften. Manuell- ter F beobachten und ggf. Wärme- Betrieb einstellen. trägermedium nachfüllen, damit Entlüftung so lange wiederholen, bis der Schwimmer in der Durchfluss- keine Luft in den Solarkreis gelangen anzeige bei laufender Pumpe eine kann. -
Seite 11: Anlage In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Einzustellende Durchflussmengen Die Angaben in der folgenden Tabelle Spezifischer Volumenstrom berücksichtigen nicht die Rohrwider- 25 l/(h·m stände. Kollektorfläche Durchfluss in l/min in m 1,26 1,51 3,03 4,54 6,06 7,56 9,07 10,58 12,10 13,61 Anlage in Betrieb nehmen... - Seite 12 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) TYFOROP CHEMIE GmbH Anton-Rée-Weg 7 D - 20537 Hamburg e-mail: info@tyfo.de Internet: www.tyfo.de 1. pH-Wert des Wärmeträgermediums mit dem pH-Streifen des Solar-Prüf- koffers prüfen. Die Farbe des pH-Streifens zeigt den ungefähren Wert an. Falls der Wert unter 7,5 liegt, muss das Wärmeträ- germedium ausgetauscht werden.
-
Seite 13: Inspektionsumfang
Inspektionsumfang Inspektionsumfang Zur Betriebssicherheit der Solaranlage sollte eine jährliche Inspektion durchge- führt werden. Ergänzend dazu wird alle 3 bis 5 Jahre eine Sichtkontrolle der wesentlichen Komponenten (z.B. Kollektoren, Rohrlei- tungen) empfohlen. ■ Solaranlage entlüften. ■ Anlagenbetriebsdruck mit Sollwert vergleichen. Bei Abweichung Ausdeh- nungsgefäß... -
Seite 14: Bestellung Von Einzelteilen
Einzelteillisten Einzelteilliste Vitosol 200-T Bestellung von Einzelteilen Folgende Angaben sind erforderlich: 0013 Verbindungsrohr mit Wärmedäm- ■ Herstell-Nr. (siehe Typenschild) mung ■ Position des Einzelteils (aus dieser 0014 Umlenkung Einzelteilliste) 0015 Umlenkung mit Entlüftung 0016 Stützhülse Handelsübliche Teile sind im örtlichen 0017 Befestigungswinkel für Blechdach Fachhandel erhältlich. - Seite 15 Einzelteillisten Einzelteilliste Vitosol 200-T (Fortsetzung) 0004 0005 0001 0003 0006 0002 0011 0012 0007 0009 0010 0008 0013 0014 0016 0018 0015 0017 0023 0019 0020 0022 0021 0024 0028 0025 0026 0027...
-
Seite 16: Einzelteilliste Vitosol 300-T
Einzelteillisten Einzelteilliste Vitosol 300-T Bestellung von Einzelteilen Folgende Angaben sind erforderlich: 0011 Klemmstein ■ Herstell-Nr. (siehe Typenschild) 0012 Winkelverschraubung mit Stütz- ■ Position des Einzelteils (aus dieser hülse Einzelteilliste) 0013 Verbindungsrohr mit Wärmedäm- mung Handelsübliche Teile sind im örtlichen 0014 Umlenkung Fachhandel erhältlich. - Seite 17 Einzelteillisten Einzelteilliste Vitosol 300-T (Fortsetzung) 0001 0002 0003 0004 0005 0006 0007 0008 0009 0010 0011 0012 0013 0014 0015 0016 0017 0018 0019 0020 0021 0022 0023 0024 0025...
-
Seite 18: Technische Daten
Technische Daten Technische Daten Vitosol 200-T, Typ SP2A 1,26 m 1,51 m 3,03 m Absorberfläche 1,26 1,51 3,03 Aperturfläche 1,41 1,69 3,38 Optischer Wirkungsgrad η 75,5 75,5 75,5 (bezogen auf die Aperturfläche) Wärmeverlustbeiwert k 1,09 1,09 1,09 W/(m ·K) Wärmeverlustbeiwert k 0,0061 0,0061 0,0061... -
Seite 19: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass die Produkte Vitosol 200-T, Typ SP2A und Vitosol 300-T, Typ SP3B mit den folgenden Normen übereinstimmen: DIN 1055-1: 2002-06 DIN 1055-4: 2005-03 DIN 1055-5: 2005-07 EN 12975 nach Solar-KEYMARK Gemäß... -
Seite 20: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7510985 7510986 7510987 7510988 7510989 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
