Viessmann Vitosol 200-F Typ 5 DIA Montageanleitung Für Die Fachkraft

Viessmann Vitosol 200-F Typ 5 DIA Montageanleitung Für Die Fachkraft

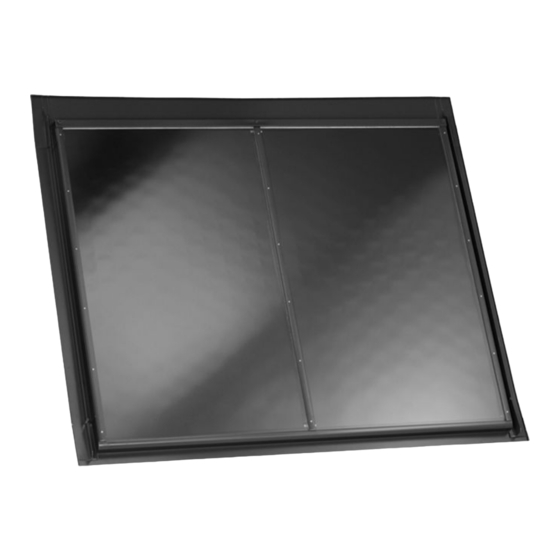

Großflächen-flachkollektor für geneigte dächer mit dachpfannen-eindeckung, dachintegration
Vorschau ausblenden Andere Handbücher für Vitosol 200-F Typ 5 DIA:

Werbung

VIESMANN
Montageanleitung
für die Fachkraft
Vitosol 200-F
Typ 5 DIA
Großflächen-Flachkollektor
für geneigte Dächer mit Dachpfannen-Eindeckung, Dachintegra-
tion
VITOSOL 200-F
Nach Montage entsorgen!
5727 010
11/2010

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitosol 200-F Typ 5 DIA

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol 200-F Typ 5 DIA Großflächen-Flachkollektor für geneigte Dächer mit Dachpfannen-Eindeckung, Dachintegra- tion VITOSOL 200-F Nach Montage entsorgen! 5727 010 11/2010...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagevorbereitung..................Montageablauf Transportrahmen demontieren................Befestigungslatten montieren................Kollektor auflegen....................Kollektor befestigen....................10 Dichtsstreifen aufkleben und Dach eindecken............. 12 Hydraulische Anschlüsse ausführen..............15 Installation......................16 Inbetriebnahme und Einregulierung..............17...
  • Seite 4: Montagevorbereitung

    Montagevorbereitung ■ Flächenbedarf: 3000 mm Höhe und 3300 mm Breite. Bei Neubauten diese Fläche freilas- sen. Bei gedeckten Dächern Dachfläche abdecken. ■ Firstseitig min. 3 Pfannenreihen belas- sen, um eine Beschädigung der First- abdeckung zu vermeiden und eine einwandfreie Entlüftung unter Dach zu gewährleisten.
  • Seite 5: Transportrahmen Demontieren

    Transportrahmen demontieren A Befestigungslatten 120 x 30 mm C Stützlatte 50 x 30 mm (für Unterstüt- B Zusätzliche Latte 50 x 30 mm (für zung der Aluminiumschürze) Pfanneneindeckung) 1. Kranseile kreuzförmig in Kranösen 2. Befestigungsschrauben vom Trans- einhängen und auf eine Höhe von 1,0 portrahmen abschrauben.
  • Seite 6 Transportrahmen demontieren (Fortsetzung) 3. Kollektor absetzen und Folie entfer- 6. Anschlussleitungen auf der Kollektor- nen. rückseite (siehe Abbildung auf Seite 15) vorsichtig nach unten bie- 4. Kollektor wieder anheben, der Trans- gen. portrahmen bleibt liegen. 5. Aluminiumschürze vorsichtig von der Kollektorrückseite nach vorn biegen.
  • Seite 7: Befestigungslatten Montieren

    Befestigungslatten montieren 2814 1407 Hinweis 1. Lage des Kollektors vom rechten Kollektormitte muss zwischen zwei Dachrand aus festlegen: Sparren liegen, damit die Anschlusslei- Außenkante E einer Dachpfannen- tungen ungehindert unter das Dach reihe auf den vorhandenen Dachlat- geführt werden können. Ggf. muss der ten markieren.
  • Seite 8 Befestigungslatten montieren (Fortsetzung) 2. Von den Markierungen aus 220 mm 8. Dächer mit Unterspannbahn: F anzeichnen. Entlang dieser Markierung wird spä- ter der rechte Rand des Eindeckrah- mens K gelegt. 3. Kollektormitte (1407 mm) markieren. 4. Als untere Ausgangsdachlatte D eine vorhandene Dachlatte wählen.
  • Seite 9: Kollektor Auflegen

    Kollektor auflegen 1. Kollektor auf das Dach heben, darauf 2. Kollektor vorsichtig unten absetzen, achten, dass dessen Schrägstellung dabei die Anschlussleitungen vor- ca 10° mehr als die Dachneigung ent- sichtig durch die Dachdurchführung spricht. führen.
  • Seite 10: Kollektor Befestigen

    Kollektor auflegen (Fortsetzung) Hinweis 3. Kollektor auf die obere Befestigungs- latte A absenken und entsprechend Die Setzlatten auf der Eindeckrah- menrückseite müssen oberhalb der der seitlichen Markierungen ausrich- unteren Befestigungslatte A liegen ten. (siehe Abbildung auf Seite 7). Kollektor befestigen 8x160 8x140 1.
  • Seite 11 Kollektor befestigen (Fortsetzung) 8x150 8x120 8x150 8x120 5. Kollektor erst unten, dann oben 6. An den unteren Verschraubungsstel- anschrauben. len Alu-Clips exakt positionieren und hörbar einrasten.
  • Seite 12: Dichtsstreifen Aufkleben Und Dach Eindecken

    Kollektor befestigen (Fortsetzung) 7. Eindeckrahmen mit Haltewinkeln befestigen. Dichtsstreifen aufkleben und Dach eindecken Diagonaldichtstreifen am äußeren Rand Hinweis des Eindeckrahmenfeldes umlaufend Dachpfannen müssen frei von Schmutz aufkleben: sein. ■ Stoßkanten nicht in die Ecken des Rahmens legen. ■ Die senkrechte Seite des Streifens muss nach innen zeigen.
  • Seite 13 Dichtsstreifen aufkleben und Dach eindecken (Fortsetzung)
  • Seite 14 Dichtsstreifen aufkleben und Dach eindecken (Fortsetzung) Ziegelkopf P (an Rückseite des Ziegels), der auf dem Blechrand zu liegen kommt, abschlagen oder abschleifen.
  • Seite 15: Hydraulische Anschlüsse Ausführen

    Hydraulische Anschlüsse ausführen Bei Montage der Klemmringverschrau- An Klemmringverschraubungen keine bung beachten: ausgeglühten Kupferrohre einsetzen. ■ Alle Rohrenden müssen rechtwinklig und entgratet sein. ■ Gewindegänge mit etwas Öl benet- zen. ■ Rohr bis Anschlag in Klemmringver- schraubung einschieben. ■ Überwurfmutter erst von Hand anzie- hen, dann mit Gabelschlüssel um eine ¾-Drehung festziehen.
  • Seite 16: Installation

    ■ Bei Betrieb ohne Solar-Divicon nur metallisch dichtende Verbindungen, Sicherheitsventile einsetzen, die für Klemmringverschraubungen oder 120°C und max. 6 bar ausgelegt sind Viessmann Steckverbindungen mit und die Kennbuchstaben „S“ (Solar) doppelten O-Ringen. im Bauteilkennzeichen enthalten. Falls andere Dichtungen verwendet werden, z.B. Flachdichtungen, muss vom Hersteller eine ausreichende Gly- kol-, Druck und Temperaturbeständig-...
  • Seite 17: Inbetriebnahme Und Einregulierung

    Installation (Fortsetzung) A Kollektor H Solar-Handfüllpumpe B Solar-Divicon K Befüllarmatur (F, G, L) C Auffangbehälter L Entleerung D Ausdehnungsgefäß M Luftabscheider E Stagnationskühlkörper N Speicher-Wassererwärmer F Absperrhahn O Solarregelung G Befüllung P Entlüfter Inbetriebnahme und Einregulierung Serviceanleitung „Vitosol-F“...
