Montageanleitung
Vitosol 100
Typ s 1,7

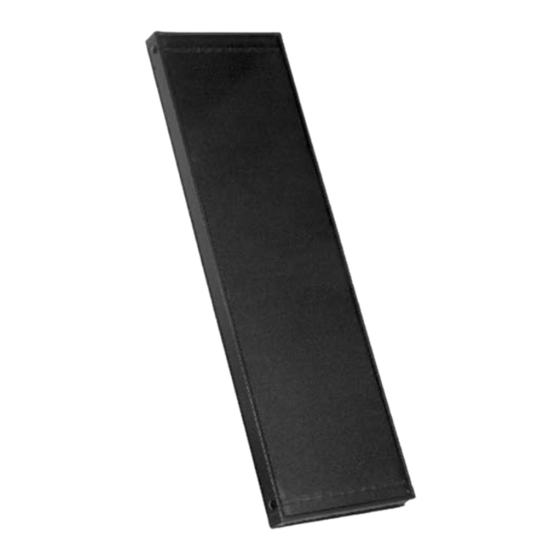

Flachkollektor für geneigte Dächer (Steildächer), Aufdachmontage
Best. Nr. 3003 655
Vitosol 100
5481 953
9/99

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitosol 100 Typ s 1,7

  • Seite 1 Montageanleitung Vitosol 100 Typ s 1,7 Flachkollektor für geneigte Dächer (Steildächer), Aufdachmontage Best. Nr. 3003 655 Vitosol 100 5481 953 9/99...
  • Seite 2: Sicherheitshinweise

    Serviceunterlagen nicht beachtet Sonnenkollektoren bedürfen einer werden. Anzeige oder Erlaubnis nach den Für die Montage der kompletten jeweils gültigen landesrechtlichen Anlage (Viessmann Systemtechnik) Vorschriften. sind Montageanleitungen für Viessmann Zubehörteile verbindlich Die gesamte Solaranlage ist nach den (soweit im Lieferumfang vorhanden).
  • Seite 3: Inhaltsverzeichnis

    Inhalt Seite Sicherheitshinweise ..............Allgemeine Informationen Über diese Montageanleitung .
  • Seite 4: Allgemeine Informationen

    Am höchsten Punkt der Verrohrung first ein größerer Abstand besteht, ober eine Entlüftung vorsehen. halb der Kollektoren ein Schneeauffang gitter montieren. Solaranlage nur mit Viessmann Wärmeträgermedium Tyfocor HTL Für Kontroll und Wartungsarbeiten befüllen. in der Nähe der Kollektoren einen Dachausstieg vorsehen.
  • Seite 5: Bauteilübersicht

    Allgemeine Informationen Bauteilübersicht Kollektor Abb. 1 Bauteilübersicht...
  • Seite 6 Allgemeine Informationen Bauteilübersicht (Fortsetzung) Dachpfannen Eindeckung Dachpfannen Eindeckung (höhere Schneelasten) Kollektoranzahl Bauteil Anzahl Dachlatte 30 100 mm und 38 58 mm 800 mm je 2 Dachlatte 30 100 mm und 38 58 mm 1 570 mm je 2 je 4 je 2 Dachlatte 30 100 mm und 38 58 mm...
  • Seite 7 Allgemeine Informationen Befestigung ohne Biberschwanzziegel Schiefer Eindeckung Wellplatten Eindeckung Dachklammern Eindeckung (Profil 5, 6 und 8) (z. B. auf Blechdächern)
  • Seite 8: Befestigungsrahmen Montieren

    Montage Befestigungsrahmen montieren Hinweis! Dachpfannen Eindeckung bei Dächern mit höheren Schneelasten siehe Seite 16. Zusätzliche Dachlatte (30 100 mm) Kollektor Hinweis! (nur bei Dachpfannen Eindeckung) Montageschiene Maß X richtet sich nach Breite des Zusätzliche Dachlatte (38 58 mm) Dachklammer Ziegelkopfes auf der Rückseite; (nur bei Dachpfannen Eindeckung) besonders zu beachten, wenn das Dach noch nicht gedeckt ist.
  • Seite 9 Montage Befestigungsrahmen montieren (Fortsetzung) Hinweis! Die Abbildung zeigt die Abmessungen für die Montage von drei Kollektoren. Details A, B und C auf Seite 19. Kollektoranzahl Maß A 600 750 600 750 600 750 600 750 600 750 Maß B 600 max. 1 500 max. 2 250 max. 3 000 max. 3 750 max. 4 500 Maß...
  • Seite 10: Dachklammern Anbauen Bei Dachpfannen Eindeckung

    Montage Befestigungsrahmen montieren (Fortsetzung) Dachklammern anbauen bei Dachpfannen Eindeckung 1. Zwei Reihen Dachpfannen mit einem Zwischenmaß von 1 900 bis 2 100 mm entsprechend Abb. 3 auf Seite 9 hochschieben. Hinweis! Bei Montage der Kollektoren in mehreren Reihen übereinander weitere Dachpfannen hochschieben; Abstand zwischen übereinander liegenden Kollektoren mindestens 200 mm (Abb.
  • Seite 11: Dachklammern Anbauen Bei Biberschwanzziegel Eindeckung

    Montage Befestigungsrahmen montieren (Fortsetzung) Dachklammern anbauen bei Biberschwanzziegel Eindeckung 1. Position der Dachklammern entsprechend den Maßen A und B in Abb. 3 auf Seite 9 und mit einem Zwischenmaß von 1 900 bis 2 100 mm markieren. 2. An Lagepunkten der Dachklammern Ziegel abdecken.
  • Seite 12: Dachklammern Anbauen Bei Schiefer Eindeckung

    Montage Befestigungsrahmen montieren (Fortsetzung) Dachklammern anbauen bei Schiefer Eindeckung 1. Position der Dachklammern entsprechend den Maßen A und B in Abb. 3 auf Seite 9 und mit einem Zwischenmaß von 1 900 bis 2 100 mm markieren. 2. An Lagepunkten der Dachklammern Schiefer abdecken.
  • Seite 13: Dachklammern Anbauen Bei Wellplatten Eindeckung

    Montage Befestigungsrahmen montieren (Fortsetzung) Dachklammern anbauen bei Wellplatten Eindeckung 1. Position der Dachklammern bzw. (je nach Profil der Wellplatten) entsprechend den Maßen A und B in Abb. 3 auf Seite 9 und mit einem Zwischenmaß von 1 900 bis 2 100 mm markieren. Hinweis! Bei Montage der Kollektoren in mehreren Reihen übereinander...
  • Seite 14 Montage Befestigungsrahmen montieren (Fortsetzung) Klemmsteine anbauen z. B. auf Blechdächern Klemmstein Kollektor Montageschiene Abb. 12 Kollektor auf dem Dach montiert...
  • Seite 15 Montage Befestigungsrahmen montieren (Fortsetzung) Hinweis! Die Abbildung zeigt die Abmessungen für die Montage von drei Kollektoren. Details A, B und C auf Seite 19. Kollektoranzahl Maß A 600 750 600 750 600 750 600 750 600 750 Maß B 600 max. 1 500 max. 2 250 max. 3 000 max. 3 750 max. 4 500 Maß...
  • Seite 16: Solarträger Element Anbauen (Dächer Mit Höheren Schneelasten)

    Montage Befestigungsrahmen montieren (Fortsetzung) Solarträger Element anbauen Dächer mit höheren Schneelasten Kunststoff Ziegel, Fabrikat Klöber Solarträger Element Hinweis! (bauseits) Montageschiene Maß X richtet sich nach Breite des Kollektor Zusätzliche Dachlatte (bauseits) Ziegelkopfes auf der Rückseite; besonders zu beachten, wenn das Dach noch nicht gedeckt ist.
  • Seite 17 Montage Befestigungsrahmen montieren (Fortsetzung) Hinweis! Die Abbildung zeigt die Abmessungen für die Montage von drei Kollektoren. Details A, B und C auf Seite 19. Kollektoranzahl Maß A 600 750 600 750 600 750 600 750 600 750 Maß B 600 max. 1 500 max. 2 250 max. 3 000 max. 3 750 max. 4 500 Maß...
  • Seite 18 Montage Befestigungsrahmen montieren (Fortsetzung) 1. Solarträger Element Kunststoff Ziegel verschrauben (Schrauben liegen dem Ziegel bei). 2. Position der Kunststoff Ziegel entsprechend den Maßen A und B in Abb. 15 auf Seite 17 und mit einem Zwischenmaß von 1 900 bis 2 100 mm markieren (Montage hinweise auf Seite 4 beachten).
  • Seite 19: Montageschienen Anbauen

    Montage Montageschienen anbauen Hinweis! Bei Anordnung von vier und mehr Kollektoren nebeneinander Montageschienen an Stoßstellen verbinden. 1. Verbindungselemente Montageschienen einschieben. 2. Verbindungselemente Unterlegscheiben und Sechs kantschrauben an Montage schienen schrauben. Abb. 17 Montageschienen verbinden (Detail A aus Abb. 3 auf Seite 9, Abb. 13 auf Seite 15 und Abb. 15 auf Seite 17) 3.
  • Seite 20: Kollektoren Anbauen

    Montage Kollektoren anbauen Typenschildseite Verrohrungsseite Auftulpung der Kollektoranschlüsse Aufkleber Kollektoranzahl Maß K 23,5 24 24,5 40 40,5 Abb. 20 Kollektoren auf dem Rahmen montieren...
  • Seite 21 Montage Kollektoren anbauen (Fortsetzung) Achtung! Die Montage des Kollektorfeldes so ausführen, daß beim ersten und letzten Kollektor die Typenschildseite außen liegt (Aufkleber beachten). Wenn nur ein Kollektor vorhanden ist, die Verrohrung gegenüber der Typenschild seite vornehmen. Verbindungsrohre dürfen keine Beschädigung und Verschmutzung aufweisen. Alle Steckverbindungen (O Ring Dichtung) an den Kollektoren dürfen nur mit dem im Anschlußset beiliegenden Spezial Schmierfett gefettet werden.
  • Seite 22: Hydraulische Anschlüsse

    Hydraulische Anschlüsse Anschlußset montieren Vorlaufanschluß (oben); zum Speicher Wassererwärmer Rücklaufanschluß (unten); zum Kollektor Auftulpung des Kollektoranschlusses Typenschild Abb. 21 Anschlußset und Kollektortemperatursensor montieren...
  • Seite 23 Hydraulische Anschlüsse Anschlußset montieren (Fortsetzung) Achtung! Bei Montage der Klemmringverschraubung wie folgt vorgehen: - Alle Rohrenden müssen rechtwinklig und entgratet sein. - Überwurfmutter und Klemmring auf Rohre aufschieben und Gewindegänge mit etwas Öl benetzen. - Rohr bis Anschlag in Klemmringverschraubung einschieben. - Überwurfmutter erst von Hand anziehen, dann mit Gabelschlüssel um eine Drehung festziehen.
  • Seite 24: Anhang

    H Zum einwandfreien Betrieb der Solar Im Bereich des Kollektors und am anlage Leitungen so legen, daß eine Kollektor darf nicht gelötet werden! H Solaranlage mit Viessmann Wärme vollständige Entlüftung gewährleistet trägermedium Tyfocor HTL füllen. wird. Ausblase und Ablaufleitungen müssen in einen offenen Behälter münden,...
  • Seite 25 Anhang Installation (Fortsetzung) VL Vorlauf Kollektor Luftabscheider RL Rücklauf Solar Divicon Solarregelung Auffangbehälter Entlüfter Ausdehnungsgefäß Wärmedämmschleife Solar Handfüllpumpe Um Rezirkulation zu vermeiden, Befüllung empfehlen wir das Verlegen einer Absperrhahn Wärmedämmschleife oder den Entleerung Einbau einer zusätzlichen Rück Befüllarmatur ( schlagklappe in den Vorlauf des Speicher Wassererwärmer Solarkreises.
  • Seite 26 Anhang Installation (Fortsetzung) Typenschildseite Mäanderförmiges Kupferrohr Vorlauf Entlüfter Verrohrungsseite Rücklauf Abb. 23 Installation der Kollektoren, einreihig Die Verrohrung nach Tichelmann ausführen. Typenschildseite Mäanderförmiges Kupferrohr Vorlauf Entlüfter Verrohrungsseite Rücklauf Abb. 24 Installation der Kollektoren, zweireihig...
  • Seite 27: Nach Der Montage

    Anhang Nach der Montage ... Checkliste j Solarkreis gemäß Schema und entsprechend den gültigen Normen installiert? j Kollektoren in Waage oder mit leichter Steigung zur Verrohrungsseite hin montiert? j Vorlauf und Rücklaufanschluß ausgeführt? j Elektrische Anschlüsse richtig ausgeführt? j Sensoren korrekt eingebaut? j Entlüfter an den höchsten Punkten vorhanden und geöffnet? Achtung!
  • Seite 28: Bauartzulassung

    Anhang Bauartzulassung...
  • Seite 29 Anhang Bauartzulassung (Fortsetzung)
  • Seite 30 Anhang Bauartzulassung (Fortsetzung) Anlage zur Bauartzulassung vom 04. März 1999 Bauartzulassungs Kennzeichen: 06 328 066 und 06 328 067 Sonnenkollektoren "Vitosol s" und "Vitosol w"...
  • Seite 31 5481 953...
  • Seite 32 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
