Ape Labs MINI V1 Anleitung

Für austausch des batteriepacks
Vorschau ausblenden
1
2
3
4
5
6

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

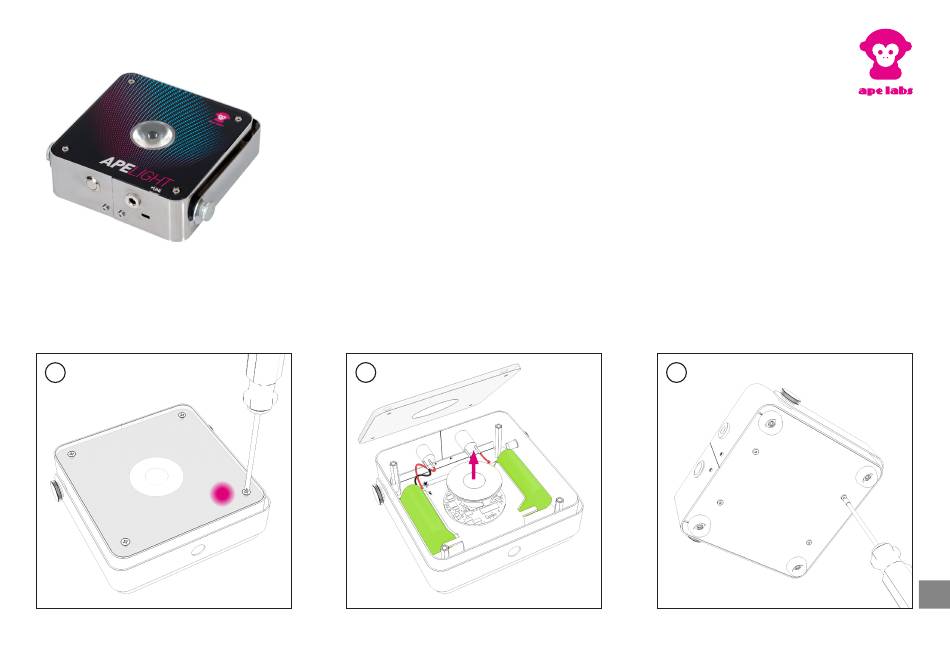

1
Drücken
Lösen Sie die 4 Senkschrauben (Kreuzschlitz PH1)
der Oberfläche.
MINI V1
ANLEITUNG FÜR
AUSTAUSCH DES
BATTERIEPACKS
2
Entfernen Sie die Linse von der Platine.
3
Lösen Sie die 4 Imbusschrauben (2mm) der Boden-
platte um den Platinenhalter zu lösen.
DE

Werbung

loading

Verwandte Anleitungen für Ape Labs MINI V1

Inhaltszusammenfassung für Ape Labs MINI V1

  • Seite 1 MINI V1 ANLEITUNG FÜR AUSTAUSCH DES BATTERIEPACKS Drücken Lösen Sie die 4 Senkschrauben (Kreuzschlitz PH1) Entfernen Sie die Linse von der Platine. Lösen Sie die 4 Imbusschrauben (2mm) der Boden- der Oberfläche. platte um den Platinenhalter zu lösen.
  • Seite 2 Ziehen Sie nun den Akku-Stecker auf der Platine ab, Hebeln Sie nun mit einer schmalen Spachtel vor- Entfernen Sie die Akkus und entsorgen Sie diese die 2 weiteren müssen nicht entfernt werden. sichtig die mit Kleber fixierten Akkupacks von der gemäß...
  • Seite 3 Fixieren Sie den Akku zügig mit dem Platinenhalter Befestigen Sie diese 4 Imbusschrauben wieder auf Setzen Sie nun die Linse wieder auf und beachten und bringen Sie die Bohrlöcher deckungsgleich. der Bodenplatte. Prüfen Sie die 4 Schrauben (2mm) Sie dabei die korrekte Ausrichtung (Nase Richtung Dabei ist darauf zu achten, dass die Kabel nicht ein- in den Füssen und ziehen Sie diese bei Bedarf nach.

  • Seite 4: Battery Pack

    MINI V1 GUIDE FOR BATTERY PACK REPLACEMENT Press Unscrew the 4 countersunk screws (cross slot PH1) Remove the lens from the board. Loosen the 4 hex screws (2mm) of the bottom plate of the surface. to release the board holder.
  • Seite 5 Now unplug the battery connector on the board, the Carefully pry off the battery packs fixed with glue Remove the batteries and dispose of them accor- other 2 do not need to be removed. from the bottom plate with a narrow spatula. ding to local regulations.
  • Seite 6 Fix the battery quickly with the board holder and Tighten these 4 hex screws back on the bottom pla- Now put the lens back on and pay attention to the align the holes. Make sure that the cables are not te.
