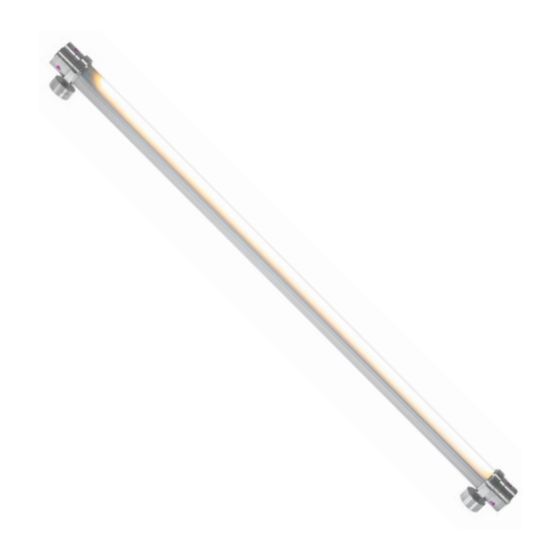

Ape Labs APESTICK 4 Anleitung
Austausch des batteriepacks
Verwandte Anleitungen für Ape Labs APESTICK 4
Inhaltszusammenfassung für Ape Labs APESTICK 4
- Seite 1 APESTICK 4 ANLEITUNG FÜR AUSTAUSCH DES BATTERIEPACKS Schraubendreher: Drehen Sie die zwei Schrauben an der Seite der Lade- Ziehen sie die Endkappe langsam vom Stick. Kreuzschlitz PH1 buchse vorsichtig heraus.
- Seite 2 Ziehen Sie vorsichtig das dünne, einzelne Antennen- Ziehen Sie behutsam das 5 adrige LED Kabel aus Ziehen Sie den LED-Band Stecker von der Platine ab. kabel (schwarz oder weiß) aus dem Gehäuse. dem Gehäuse und merken Sie sich die Verlegeart für den Rückbau.
- Seite 3 Fixieren Fixieren Fixieren Halten Sie das blaue und gelbe Kabel zwischen zwei Führen Sie nun den neuen Akku vorsichtig ins Profil Schieben Sie den neuen Akku so weit wie möglich Fingern (Zeigefinger und Daumen) fest. ein. Wichtig: Die beiden Kabel (blau gelb) dabei nicht ins Profil.
- Seite 4 Fixieren Der Akku wurde so weit wie möglich ins Gehäuse Fädeln Sie die Platine mit der flachen Seite nach oben Beim einfädeln der Platine verschwindet das blau- geschoben. (die Bauteile auf der Platine zeigen nach unten) ins Ge- gelbe und das rot-schwarze Kabelpaar langsam im häuse und lassen Sie das blau-gelbe Aderpaar etwas Profil.
- Seite 5 Fädeln sie das Antennenkabel wieder rechts, ober- Richten Sie die Löcher der Schrauben von Gehäuse Setzen Sie die beiden Schrauben in die Löcher und halb vom LED-Stripe, vorsichtig ins Gehäuse und und Profil beim Aufbringen der Endkappe aufein- drehen sie beide, um die Schraubköpfe zu schonen, achten Sie darauf, dass kein Schattenwurf ent- ander aus und schieben dabei die Ladebuchse incl.
