Schritt 3:

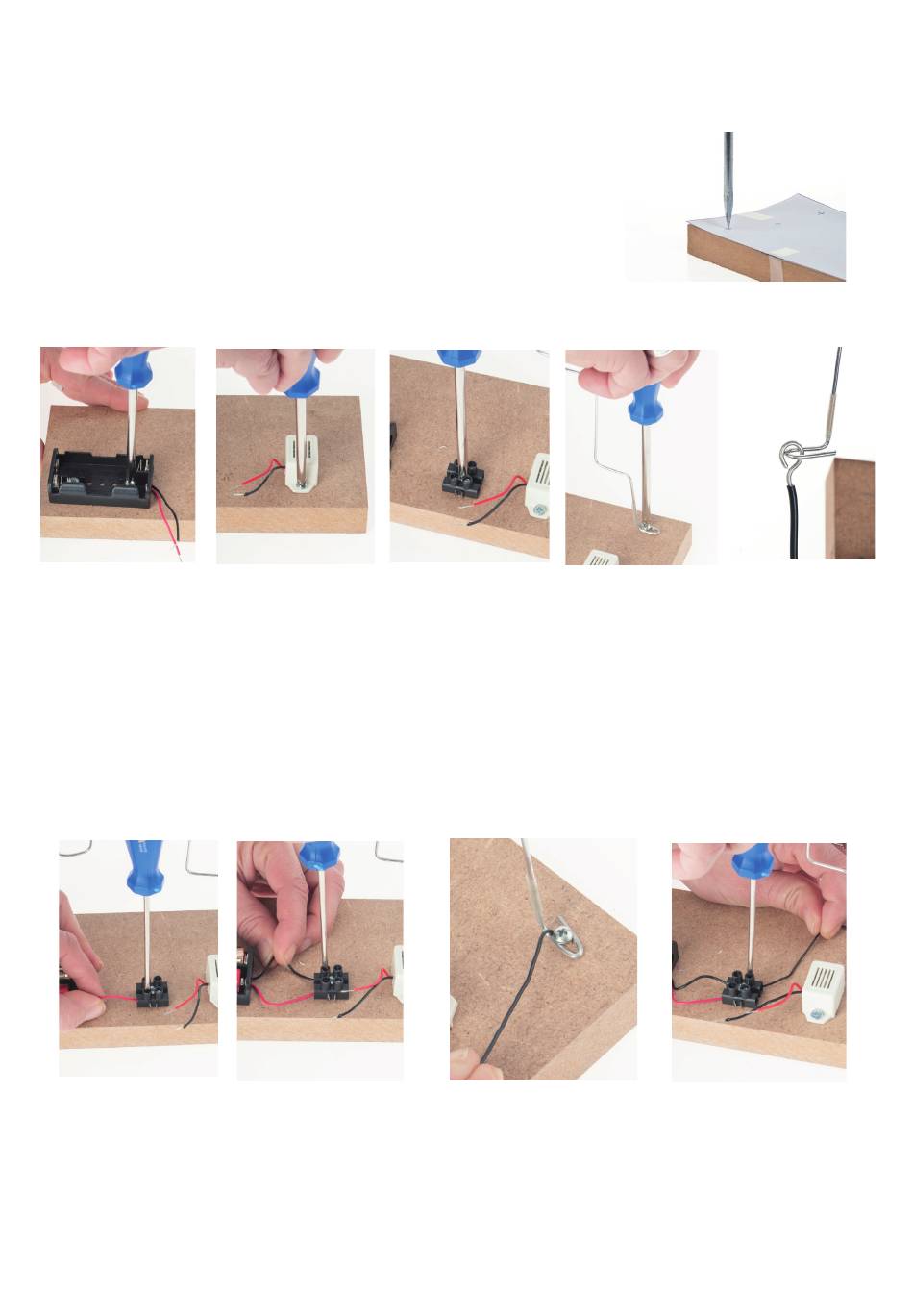

Die Bohrschablone (Seite 5) ausschneiden und mit Klebeband auf der Grundplatte (1) befestigen! (siehe Abb. 6)
Die Punkte für die Schraublöcher mit dem Vorstecher an den mit + markierten
Stellen einstechen. (Abb. 7)
Hinweis:
Fest einstechen, da sonst die markierten Stellen nicht ersichtlich sind!
Befestigen der Einzelteile:
Schritt 4:
Abb. 8
Den Batteriehalter (3)
an den auf der Grund-
platte markierten Punk-
ten mit zwei Schrauben
(8) befestigen. (Abb. 8)
Verkabelung:
Schritt 4:
Abb. 13
Das rote Kabel des Bat-
teriehalters kürzen und
abisolieren und wie in der
Abbildung gezeigt mit der
Lüsterklemmleiste verbin-
den. (s. Abb. 13)
D111563#2
BAUANLEITUNG
Abb. 9
Den Summer (4) an der
dafür vorgesehenen
Stelle mit zwei Schrau-
ben (10) befestigen!
(Abb. 9)
Hinweis:
Anstatt des Summers
kann auch eine Illufas-
sung mit Lämpchen
(E10) verwendet wer-
den. (bitte gesondert
bestellen!)
Abb. 14
Das schwarze Kabel des
Batteriehalters ebenfalls
kürzen und abisolieren und
mit dem daneben liegen-
den Anschluss der Lüster-
klemmleiste verschrauben.
(s. Abb. 14)
Abb. 10
Zwei Reihen der Lüs-
terklemmleiste (5) an
der markierten Stelle
auf der Grundplatte
mit einer Schraube (9)
befestigen. (Abb. 10)
Abb. 15
Ein ca. 70-80mm langes
Stück von der Schaltlitze (7)
abtrennen und beide Enden
abisolieren. Die Schraube
am Ende des Drahtaufbaus,
gegenüber des Summers,
etwas lösen und ein Ende
der Litze (7) um die Schrau-
be wickeln und diese wie-
der festziehen.
Abb. 11
Am freien Ende des
Den gebogenen
Drahtaufbaus den
Drahtaufbau an einer
Führungsarm ein-
Seite mit einer Schrau-
fädeln. Danach mit
be (9) befestigen.
einer Schraube (9)
(Abb. 11)
auf der Grundplatte
befestigen. (Abb. 12)
Abb. 16
Das schwarze Kabel mit
der Lüsterklemmleiste
(schwarzer Draht) verbin-
den (siehe Abb. 16)
Abb. 7
Abb. 12
3
