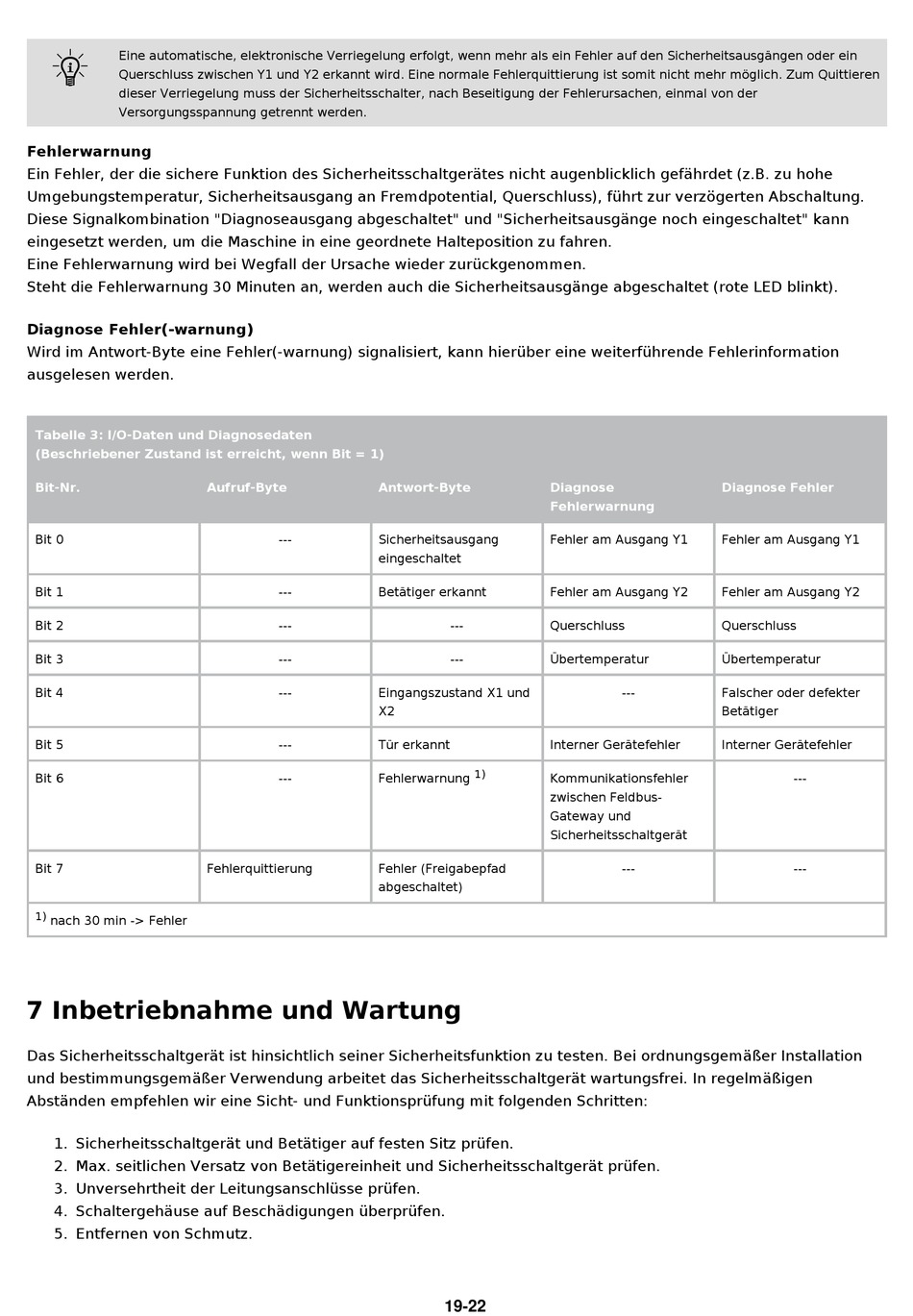

F
Eine automatische, elektronische Verriegelung erfolgt, wenn mehr als ein Fehler auf den Sicherheitsausgängen oder ein
Querschluss zwischen Y1 und Y2 erkannt wird. Eine normale Fehlerquittierung ist somit nicht mehr möglich. Zum Quittieren
dieser Verriegelung muss der Sicherheitsschalter, nach Beseitigung der Fehlerursachen, einmal von der
Versorgungsspannung getrennt werden.
Fehlerwarnung
Ein Fehler, der die sichere Funktion des Sicherheitsschaltgerätes nicht augenblicklich gefährdet (z.B. zu hohe
Umgebungstemperatur, Sicherheitsausgang an Fremdpotential, Querschluss), führt zur verzögerten Abschaltung.
Diese Signalkombination "Diagnoseausgang abgeschaltet" und "Sicherheitsausgänge noch eingeschaltet" kann
eingesetzt werden, um die Maschine in eine geordnete Halteposition zu fahren.
Eine Fehlerwarnung wird bei Wegfall der Ursache wieder zurückgenommen.
Steht die Fehlerwarnung 30 Minuten an, werden auch die Sicherheitsausgänge abgeschaltet (rote LED blinkt).
Diagnose Fehler(-warnung)
Wird im Antwort-Byte eine Fehler(-warnung) signalisiert, kann hierüber eine weiterführende Fehlerinformation
ausgelesen werden.
Tabelle 3: I/O-Daten und Diagnosedaten
(Beschriebener Zustand ist erreicht, wenn Bit = 1)
Bit-Nr.
Bit 0
Bit 1
Bit 2
Bit 3
Bit 4
Bit 5
Bit 6
Bit 7
1)
nach 30 min -> Fehler
7 Inbetriebnahme und Wartung
Das Sicherheitsschaltgerät ist hinsichtlich seiner Sicherheitsfunktion zu testen. Bei ordnungsgemäßer Installation
und bestimmungsgemäßer Verwendung arbeitet das Sicherheitsschaltgerät wartungsfrei. In regelmäßigen
Abständen empfehlen wir eine Sicht- und Funktionsprüfung mit folgenden Schritten:
1. Sicherheitsschaltgerät und Betätiger auf festen Sitz prüfen.
2. Max. seitlichen Versatz von Betätigereinheit und Sicherheitsschaltgerät prüfen.
3. Unversehrtheit der Leitungsanschlüsse prüfen.
4. Schaltergehäuse auf Beschädigungen überprüfen.
5. Entfernen von Schmutz.
Aufruf-Byte
Antwort-Byte
---
Sicherheitsausgang
eingeschaltet
---
Betätiger erkannt
---
---
---
Eingangszustand X1 und
X2
---
Tür erkannt
---
Fehlerwarnung
Fehlerquittierung
Fehler (Freigabepfad
abgeschaltet)
Diagnose
Fehlerwarnung
Fehler am Ausgang Y1
Fehler am Ausgang Y2
---
Querschluss
---
Übertemperatur
Interner Gerätefehler
1)
Kommunikationsfehler
zwischen Feldbus-
Gateway und
Sicherheitsschaltgerät
19-22
Diagnose Fehler
Fehler am Ausgang Y1
Fehler am Ausgang Y2
Querschluss
Übertemperatur
---
Falscher oder defekter
Betätiger
Interner Gerätefehler
---
---
---
