HINWEISE ZUR BEDIENUNG UND MONTAGE

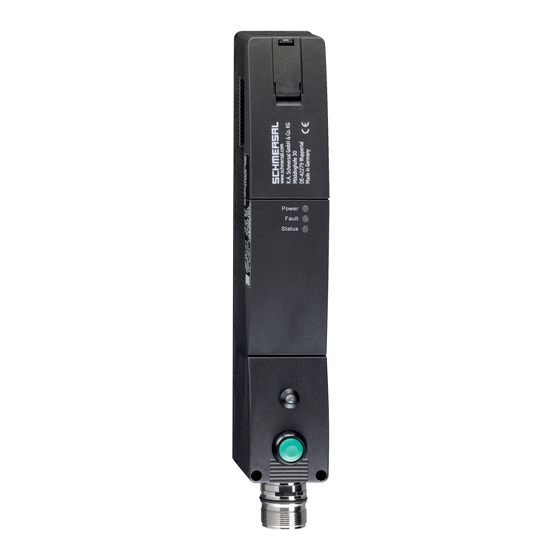

Sicherheitszuhaltung AZM201Z-ST-T-1P2PW-A-2965-1
Inhaltsverzeichnis
1 Zu diesem Dokument
1.1 Funktion
1.2 Zielgruppe der Betriebsanleitung: autorisiertes Fachpersonal
1.3 Verwendete Symbolik
1.4 Bestimmungsgemäßer Gebrauch
1.5 Allgemeine Sicherheitshinweise
2 Produktbeschreibung
2.1 Typenschlüssel
2.2 Sonderausführungen
2.3 Bestimmung und Gebrauch
2.4 Warnung vor Fehlgebrauch
2.5 Haftungsausschluss
2.6 Technische Daten
3 Montage
3.1 Allgemeine Montagehinweise
3.2 Abmessungen
4 Elektrischer Anschluss
4.1 Allgemeine Hinweise zum elektrischen Anschluss
4.2 Serielle Diagnose -SD
4.3 Anschlussbeispiele zur Reihenschaltung
4.4 Anschlussbelegung und Zubehör Steckverbinder
5 Anlernen der Betätiger / Betätigererkennung
6 Wirkprinzip und Diagnosefunktionen
6.1 Ansteuerung des Magneten
6.2 Arbeitsweise der Sicherheitsausgänge
6.3 Diagnose-LEDs
6.4 Sicherheitszuhaltung mit konventionellem Diagnoseausgang
6.5 Sicherheitszuhaltung mit serieller Diagnosefunktion SD
7 Inbetriebnahme und Wartung
8 Demontage und Entsorgung
8.1 Demontage
8.2 Entsorgung
9 Anhang - Sonderausführungen
1 Zu diesem Dokument
1.1 Funktion
1-26
