HINWEISE ZUR BEDIENUNG UND MONTAGE

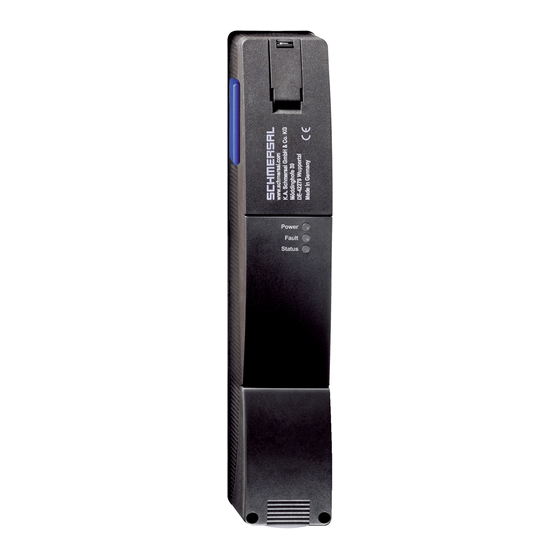

Sicherheitszuhaltung AZM201Z-I2-SK-T-1P2PW-DU
Inhaltsverzeichnis
1 Zu diesem Dokument
1.1 Funktion
1 Zu diesem Dokument
1.1 Funktion
Das vorliegende Dokument liefert die erforderlichen Informationen für die Montage, die Inbetriebnahme, den
sicheren Betrieb sowie die Demontage des Sicherheitsschaltgerätes. Die dem Gerät beiliegende Betriebsanleitung
1-24
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für schmersal AZM201Z-I2-SK-T-1P2PW-DU
Inhaltszusammenfassung für schmersal AZM201Z-I2-SK-T-1P2PW-DU
-
Seite 1: Inhaltsverzeichnis
HINWEISE ZUR BEDIENUNG UND MONTAGE Sicherheitszuhaltung AZM201Z-I2-SK-T-1P2PW-DU Inhaltsverzeichnis 1 Zu diesem Dokument 1.1 Funktion 1.2 Zielgruppe der Betriebsanleitung: autorisiertes Fachpersonal 1.3 Verwendete Symbolik 1.4 Bestimmungsgemäßer Gebrauch 1.5 Allgemeine Sicherheitshinweise 2 Produktbeschreibung 2.1 Typenschlüssel 2.2 Sonderausführungen 2.3 Bestimmung und Gebrauch 2.4 Warnung vor Fehlgebrauch 2.5 Haftungsausschluss... -
Seite 2: Zielgruppe Der Betriebsanleitung: Autorisiertes Fachpersonal
Hersteller zugelassene Anwendungen eingesetzt werden. Detaillierte Angaben zum Einsatzbereich finden Sie im Kapitel „Produktbeschreibung". 1.5 Allgemeine Sicherheitshinweise Die Sicherheitshinweise der Betriebsanleitung sowie landesspezifische Installations-, Sicherheits- und Unfallverhütungsvorschriften sind zu beachten. Weitere technische Informationen entnehmen Sie bitte den Schmersal Katalogen bzw. dem Online-Katalog im Internet unter products.schmersal.com. 2 Produktbeschreibung 2-24... -
Seite 3: Typenschlüssel
2.1 Typenschlüssel Produkt-Typbezeichnung: AZM201(1)-(2)-(3)-T-(4)-(5) Zuhaltung überwacht Betätiger überwacht ohne Standard Codierung Individuelle Codierung Individuelle Codierung, wiederanlernbar Schraubklemmen Federkraftklemme Einbaustecker M12, 8-polig 1P2PW 1 Diagnoseausgang, p-schaltend und>2 Sicherheitsausgänge, p- schaltend>(kombiniertes Diagnosesignal: Schutzeinrichtung geschlossen und Zuhaltung gesperrt) SD2P Serieller Diagnoseausgang und 2 Sicherheitsausgänge, p- schaltend ohne Ruhestromprinzip... -
Seite 4: Bestimmung Und Gebrauch
Spezielle oder zum Standard abweichende Informationen zu Sonderausführungen finden Sie im abschließenden Kapitel "Anhang - Sonderausführungen". 2.3 Bestimmung und Gebrauch Das berührungslos wirkende, elektronische Sicherheitsschaltgerät ist für den Einsatz in Sicherheitsstromkreisen ausgelegt und dient zur Stellungsüberwachung und Sperrung beweglicher Schutzeinrichtungen. Die Sicherheitsschaltgeräte sind gemäß... -
Seite 5: Haftungsausschluss
2.5 Haftungsausschluss Für Schäden und Betriebsstörungen, die durch Montagefehler oder Nichtbeachtung der Betriebsanleitung entstehen, wird keine Haftung übernommen. Für Schäden, die aus der Verwendung von nicht durch den Hersteller freigegebenen Ersatz- oder Zubehörteilen resultieren, ist jede weitere Haftung des Herstellers ausgeschlossen. Jegliche eigenmächtige Reparaturen, Umbauten und Veränderungen sind aus Sicherheitsgründen nicht gestattet und schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. -
Seite 6: Sicherheitsbetrachtung
Querschlusserkennung Reihenschaltung Sicherheitsfunktionen Integrierte Anzeige, Status Anzahl der Sicherheitskontakte Sicherheitsbetrachtung Vorschriften EN ISO 13849-1 EN IEC 61508 Sicherheitsbetrachtung - Verriegelungsfunktion Performance Level, bis Kategorie PFH-Wert 1,90 x 10⁻⁹ /h PFD-Wert 1,60 x 10⁻⁴ Safety Integrity Level (SIL), geeignet für Anwendungen in Gebrauchsdauer 20 Jahre Sicherheitsbetrachtung - Zuhaltefunktion... -
Seite 7: Umgebungsbedingungen
Anzugsdrehmoment der Befestigungsschrauben für den 0,7 Nm Gehäusedeckel, minimum Anzugsdrehmoment der Befestigungsschrauben für den 1 Nm Gehäusedeckel, maximum Hinweis Torx T10 Mechanische Daten - Anschlusstechnik Länge der Sensorkette, maximum 200 m Hinweis (Länge der Sensorkette) Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom Hinweis (Reihenschaltung) Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten,... -
Seite 8: Elektrische Daten
Schutzklasse Zulässige Aufstellhöhe über NN, maximum 2.000 m Umgebungsbedingungen - Isolationskennwerte Bemessungsisolationsspannung U 32 VDC Bemessungsstoßspannungsfestigkeit U 0,8 kV Überspannungskategorie Verschmutzungsgrad Elektrische Daten Betriebsspannung 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil) Leerlaufstrom I , typisch 50 mA Stromaufnahme bei Magnet EIN, Mittelwert 200 mA Stromaufnahme bei Magnet EIN, Spitzenwert 700 mA / 100 ms... -
Seite 9: Elektrische Daten - Sichere Digitale Ausgänge
Stromaufnahme bei 24 V 5 mA Testpulsdauer, maximum 1 ms Testpulsintervall, minimum 100 ms Klassifizierung ZVEI CB24I, Senke Klassifizierung ZVEI CB24I, Quelle Elektrische Daten - Sichere digitale Ausgänge Bezeichnung, Sicherheitsausgänge Y1 und Y2 Bemessungsbetriebsstrom 250 mA Ausführung der Schaltelemente kurzschlussfest, p-schaltend Spannungsfall U , maximum Reststrom I... - Seite 10 Dieses Gerät hält beim Betrieb in einem Mindestabstand von 100 mm die Grenzwerte für die Nervenstimulation (ISED SPR-002) ein. Änderungen oder Anpassungen, die von der K.A. Schmersal GmbH & Co. KG nicht ausdrücklich genehmigt wurden, können dazu führen, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt.
-
Seite 11: Montage
3 Montage 3.1 Allgemeine Montagehinweise Bitte beachten Sie die Hinweise der Normen ISO 12100, ISO 14119 und ISO 14120. Zur Befestigung des Sicherheitsschalters sind im Gerät zwei Befestigungsbohrungen für M6 Schrauben mit Scheiben (Scheiben im Lieferumfang enthalten) vorhanden. Der Sicherheitsschalter darf nicht als Anschlag benutzt werden. Die Gebrauchslage ist beliebig. -
Seite 12: Abmessungen
3.2 Abmessungen Alle Maße in mm. Legende A: Hilfsentriegelung B: Aktiver RFID-Bereich Metallteile und Magnetfelder im seitlichen RFID-Bereich des Sicherheitsschaltgerätes und des Betätigers können den Schaltabstand beeinflussen oder zu Funktionsstörungen führen. Nachrüstsatz Notentsperrung/Fluchtentriegelung Der Nachrüstsatz dient der nachträglichen Funktionserweiterung der Sicherheitszuhaltung. Bezeichnung Bestellnummer Notentsperrung... -
Seite 13: Allgemeine Hinweise Zum Elektrischen Anschluss
100 ms einzustellen. Die Sicherheitseingänge der Auswertung sollten einen Testimpuls von ca. 1 ms ausblenden können. Eine Querschlusserkennung in der Auswertung ist nicht notwendig und ist ggf. auszuschalten. Information zur Auswahl geeigneter Sicherheitsauswertungen entnehmen Sie bitte den Schmersal Katalogen bzw. dem Online-Katalog im Internet unter products.schmersal.com. -
Seite 14: Anschlussbeispiele Zur Reihenschaltung
Zur komfortablen Verdrahtung und Reihenschaltung von SD-Geräten stehen die SD-Verteiler PFB-SD-4M12-SD (Variante für die Feldebene) und PDM-SD-4CC-SD (Variante für den Schaltschrank, aufschiebbar auf Tragschiene) sowie weiteres umfangreiches Zubehör zur Verfügung. Detailinfo im Internet unter products.schmersal.com. 4.3 Anschlussbeispiele zur Reihenschaltung Der Aufbau einer Reihenschaltung ist möglich. Bei einer Reihenschaltung bleibt die Risikozeit unverändert und die Reaktionszeit erhöht sich um die Summe der in den technischen Daten angegebenen Reaktionszeit der Eingänge... -
Seite 15: Anschlussbelegung Und Zubehör Steckverbinder
Y1 und Y2 = Sicherheitsausgänge → Auswertung SD-IN → Gateway → Feldbus 4.4 Anschlussbelegung und Zubehör Steckverbinder Funktion Sicherheitsschaltgerät Pinbelegung Belegung der Farbcode der Mögl. Farbcode abnehmbaren Schmersal- weiterer Einbausteckers Klemmleisten Steckverbinder handelsübliche ST2, M12, 8- gemäß DIN polig 47100 Steckverbinder gemäß... -
Seite 16: Anlernen Der Betätiger / Betätigererkennung
Anschlussleitungen (PUR) mit Kupplung (female) IP67 / IP69, M12, 8-polig - 8 x 0,25 mm² gem. DIN 47100 Leitungslänge Bestellnummer 2,5 m 103011415 5,0 m 103007358 10,0 m 103007359 15,0 m 103011414 5 Anlernen der Betätiger / Betätigererkennung Standardcodierte Sicherheitszuhaltungen sind im Auslieferungszustand betriebsbereit. Individuell codierte Sicherheitszuhaltungen und Betätiger werden nach folgendem Ablauf aneinander angelernt: 1. -
Seite 17: Diagnose-Leds
6.3 Diagnose-LEDs Die Sicherheitszuhaltung signalisiert den Betriebszustand, aber auch Störungen, über drei verschiedenfarbige LEDs auf der Frontseite des Gerätes. grün (Power) Versorgungsspannung vorhanden gelb (Status) Betriebszustand rot (Fault) Fehler (s. Tabelle 2: Fehlermeldungen / Blinkcodes rote Diagnose- LED) 6.4 Sicherheitszuhaltung mit konventionellem Diagnoseausgang Der kurzschlussfeste Diagnoseausgang OUT kann für zentrale Anzeigen oder Steuerungsaufgaben, z.B. - Seite 18 Tür konnte nicht gesperrt werden oder Fehler Legende Sperren Entsperren Tür geöffnet Tür geschlossen Sperrzeit: 150 ... 250 ms, typisch 200 ms Tür nicht gesperrt oder Fehler Tür gesperrt Auswertung Diagnoseausgang (Ausführung ...-1P2PW) 18-24...
- Seite 19 19-24...
- Seite 20 Tabelle 1: Diagnoseinformationen des Sicherheitsschaltgerätes Systemzust Diagnosea Sicherheitsausgänge Y1, and Magnetansteuerung IN usgang Arbeitsstro Ruhestrom grün gelb AZM201Z AZM201B -1P2PW Tür auf 24 V (0 V) 0 V (24 V) Tür 24 V geschlossen, Betätiger nicht eingeführt Tür 24 V blinkt 24 V 24 V...
-
Seite 21: Sicherheitszuhaltung Mit Serieller Diagnosefunktion Sd
Dieses serielle Diagnose-Interface wird als Slave in ein vorhandenes Feldbus-System eingebunden. Die Diagnosesignale können auf diese Weise mit einer SPS ausgewertet werden. Die notwendige Software zur Einbindung der SD-Gateways steht im Internet unter products.schmersal.com zur Verfügung. Die Antwortdaten und die Diagnosedaten werden für jede Sicherheitszuhaltung in der Reihenschaltungskette automatisch und kontinuierlich jeweils in ein Eingangsbyte der SPS geschrieben. -
Seite 22: Inbetriebnahme Und Wartung
Eine automatische, elektronische Verriegelung erfolgt, wenn mehr als ein Fehler auf den Sicherheitsausgängen oder ein Querschluss zwischen Y1 und Y2 erkannt wird. Eine normale Fehlerquittierung ist somit nicht mehr möglich. Zum Quittieren dieser Verriegelung muss die Sicherheitszuhaltung, nach Beseitigung der Fehlerursachen, einmal von der Versorgungsspannung getrennt werden. -
Seite 23: Demontage Und Entsorgung
5. Entfernen von Schmutz. In allen betriebsmäßigen Lebensphasen des Sicherheitsschaltgerätes sind konstruktiv und organisatorisch geeignete Maßnahmen zum Manipulationsschutz beziehungsweise gegen das Umgehen der Sicherheitseinrichtung, beispielsweise durch Einsatz eines Ersatzbetätigers, zu treffen. Beschädigte oder defekte Geräte sind auszutauschen. 8 Demontage und Entsorgung 8.1 Demontage Das Sicherheitsschaltgerät ist nur in spannungslosem Zustand zu demontieren. - Seite 24 10,0 m 103007359 24-24 K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
