Inhaltszusammenfassung für thomann The t.mix MicroMix 2 USB
- Seite 1 MicroMix 2 USB Mixer...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 19.02.2024, ID: 424898 (V2)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................9 Installation und Inbetriebnahme....................10 Anschlüsse und Bedienelemente....................11 Technische Daten............................ 14 Stecker- und Anschlussbelegungen....................16 Umweltschutz............................19 MicroMix 2 USB Mixer...
- Seite 4 MicroMix 2 USB Mixer...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung, Abmischung und Wiedergabe der Signale von Audioge‐ Gebrauch räten, Musikinstrumenten und Mikrofonen. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen.
- Seite 8 Sicherheitshinweise WARNUNG! Mögliche Gehörschäden bei Verwendung von Lautsprechern oder Kopfhörern mit hoher Lautstärke! Bei angeschlossenen Lautsprechern oder Kopfhörern kann das Gerät Lautstärken erzeugen, die zu vorübergehender oder perma‐ nenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hör‐ schäden verursachen.
- Seite 9 Leistungsmerkmale Leistungsmerkmale 5-Kanal-Mixer 1 × Monokanal mit XLR / 6,3 mm-Kombibuchse (MIC / Line), Pegelanpassung, 2-Band- Klangregelung und Panoramaregler 1 × Stereokanal mit Cinch-Buchsen (Line), 2-Band-Klangregelung und Balanceregler 1 × Stereokanal mit Cinch-Buchsen (Line) 18 V Phantomspannung dauerhaft am XLR-Eingang Headset mit Kopfhörer und Mikrofon anschließbar (3,5 mm Klinke) 1 ×...
- Seite 10 Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.

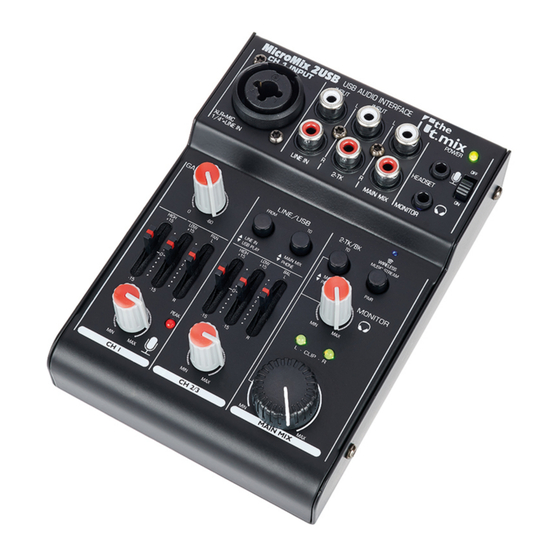

- Seite 11 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö & MicroMix 2 USB Mixer...
- Seite 12 Anschlüsse und Bedienelemente 1 [USB TO COMPUTER] | USB-Port zum Anschluss an einen Computer für die Verwendung als Audio-Interface sowie zur Span‐ nungsversorgung. 2 [MONITOR - MIC] | Zum Anschluss des Mikrofons bei Verwendung eines Headsets, Signalverarbeitung über Kanal 1. 3 [POWER] | Die LED leuchtet, wenn das Gerät eingeschaltet ist.
- Seite 13 Anschlüsse und Bedienelemente 14 [HIGH - LOW - PAN] | Klang- und Panorama-Regelung für Kanal „CH1“ . Schieben Sie den „HIGH“ -Regler auf- oder abwärts, um die Höhen anzuheben oder abzusenken. Schieben Sie den „LOW“ -Regler auf- oder abwärts, um die Tiefen anzuheben oder abzusenken.
- Seite 14 Technische Daten Technische Daten Eingangsanschlüsse Mikrofon-Ein‐ XLR-Einbaubuchse, 3-polig, symmetrisch gang Pegel 2 mV Impedanz 1,8 kΩ (max. Gain) Line-Eingang 6,3-mm-Klinkenbuchse, symmetrisch Pegel 10 mV Impedanz 12 kΩ Stereo-Cinch- 4 × Cinch-Buchse Eingang Pegel 30 mV Impedanz 20 kΩ Mikrofonein‐ 3,5-mm-Klinkenbuchse gang USB-Schnitt‐...
- Seite 15 Technische Daten Kopfhöreraus‐ 3,5-mm-Klinkenbuchse gang Impedanz ≥ 16 Ω Klangregelung (EQ) Tiefen ± 15 dB/80 Hz Höhen ± 15 dB/12 kHz Frequenzbereich 20 Hz … 22 kHz Geräuschspannungsabstand 80 dB , A-gewichtet Klirrfaktor (THD) ≤ 0,05 % Phantomspeisespannung +18 V Spannungsversorgung über Computer (USB-Port) oder USB-Netzadapter 5 V/500 mA (nicht mitgeliefert)
- Seite 16 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 17 Stecker- und Anschlussbelegungen Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) MicroMix 2 USB Mixer...
- Seite 18 Stecker- und Anschlussbelegungen XLR-Stecker (unsymmetrisch) Masse, Abschirmung Signal Gebrückt mit Pin 1 Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse MicroMix 2 USB Mixer...
- Seite 19 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 20 ökologisch wertvolle Alternative zur Entsorgung. Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es ent‐...
- Seite 21 Notizen MicroMix 2 USB Mixer...
- Seite 22 Notizen MicroMix 2 USB Mixer...
- Seite 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
