Bedienungsanleitung
Montage:
DKDHR
Wohnungsstation für direkte Heizung und Brauchwarmwasser, Akva Lux TDP-F
2
1
Einbau und Anschluss der Wohnungsstation darf
nur von dafür ausgebildeten und befugten Per-
sonen durchgeführt werden.
Beim Einbau sind alle örtlichen Standards und
Vorschriften einzuhalten.
Beim Einbau ist darauf zu achten, daß die Station
frei zugänglich für Montage- und Wartungsarbei-
ten bleibt.
Vor dem Einbau der Akva Lux TDP-F Wohnungssta-
tion sind alle Rohrleitungen und Anschlüsse von
Verschmutzungen reinzuspülen.
Wegen Erschüttungen beim Transport sind sämt-
liche Verschraubungen und Anschlüsse vor Einbau
und Inbetriebnahme der Station zu kontrollieren
und gegebenenfalls nachzuziehen.

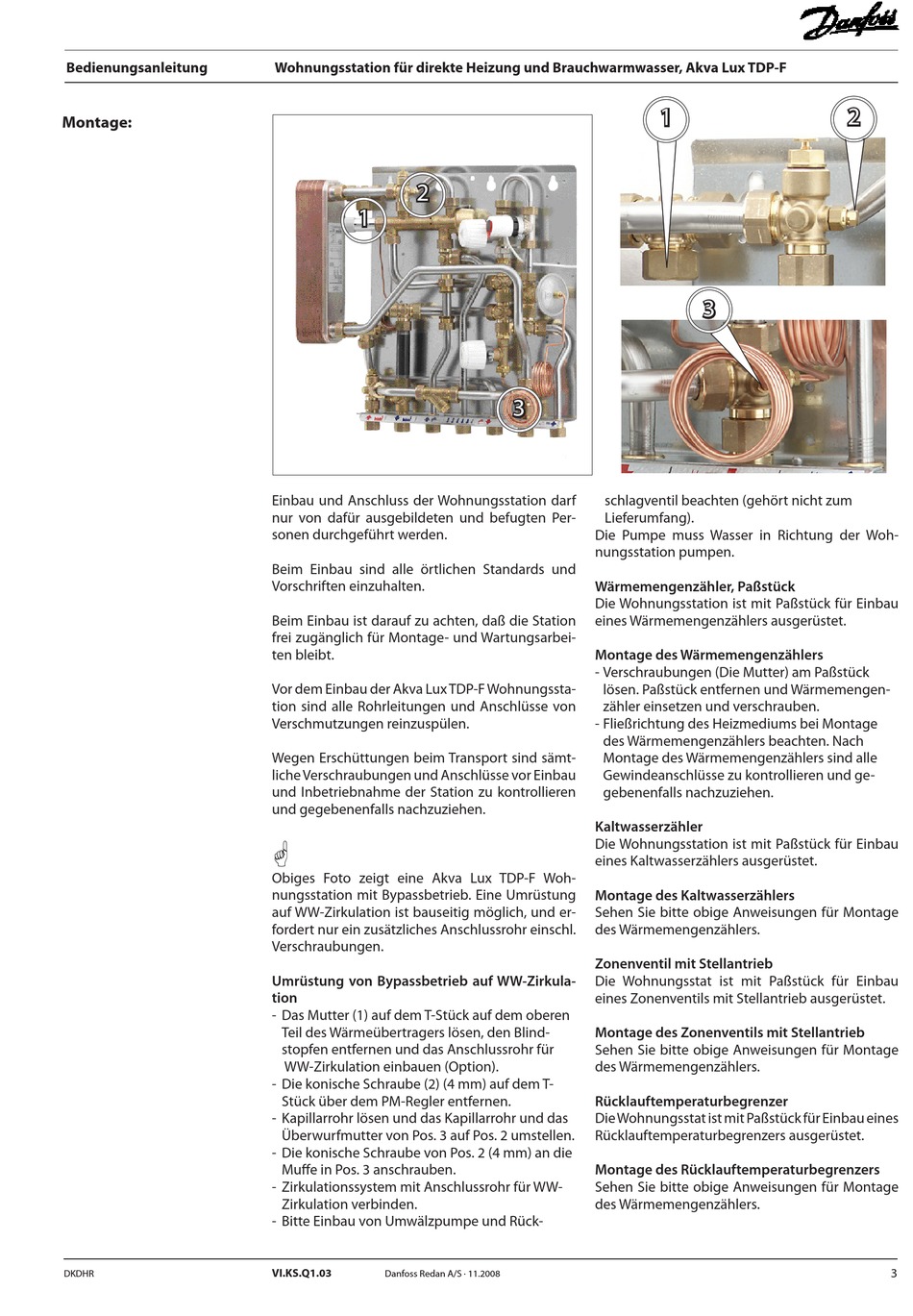

Obiges Foto zeigt eine Akva Lux TDP-F Woh-
nungsstation mit Bypassbetrieb. Eine Umrüstung
auf WW-Zirkulation ist bauseitig möglich, und er-
fordert nur ein zusätzliches Anschlussrohr einschl.
Verschraubungen.
Umrüstung von Bypassbetrieb auf WW-Zirkula-
tion
- Das Mutter (1) auf dem T-Stück auf dem oberen
Teil des Wärmeübertragers lösen, den Blind-
stopfen entfernen und das Anschlussrohr für
WW-Zirkulation einbauen (Option).
- Die konische Schraube (2) (4 mm) auf dem T-
Stück über dem PM-Regler entfernen.
- Kapillarrohr lösen und das Kapillarrohr und das
Überwurfmutter von Pos. 3 auf Pos. 2 umstellen.
- Die konische Schraube von Pos. 2 (4 mm) an die
Muffe in Pos. 3 anschrauben.
- Zirkulationssystem mit Anschlussrohr für WW-
Zirkulation verbinden.
- Bitte Einbau von Umwälzpumpe und Rück-
VI.KS.Q1.03
Danfoss Redan A/S · 11.2008
1
3
schlagventil beachten (gehört nicht zum
Lieferumfang).
Die Pumpe muss Wasser in Richtung der Woh-
nungsstation pumpen.
Wärmemengenzähler, Paßstück
Die Wohnungsstation ist mit Paßstück für Einbau
eines Wärmemengenzählers ausgerüstet.
Montage des Wärmemengenzählers
- Verschraubungen (Die Mutter) am Paßstück
lösen. Paßstück entfernen und Wärmemengen-
zähler einsetzen und verschrauben.
- Fließrichtung des Heizmediums bei Montage
des Wärmemengenzählers beachten. Nach
Montage des Wärmemengenzählers sind alle
Gewindeanschlüsse zu kontrollieren und ge-
gebenenfalls nachzuziehen.
Kaltwasserzähler
Die Wohnungsstation ist mit Paßstück für Einbau
eines Kaltwasserzählers ausgerüstet.
Montage des Kaltwasserzählers
Sehen Sie bitte obige Anweisungen für Montage
des Wärmemengenzählers.
Zonenventil mit Stellantrieb
Die Wohnungsstat ist mit Paßstück für Einbau
eines Zonenventils mit Stellantrieb ausgerüstet.
Montage des Zonenventils mit Stellantrieb
Sehen Sie bitte obige Anweisungen für Montage
des Wärmemengenzählers.
Rücklauftemperaturbegrenzer
Die Wohnungsstat ist mit Paßstück für Einbau eines
Rücklauftemperaturbegrenzers ausgerüstet.
Montage des Rücklauftemperaturbegrenzers
Sehen Sie bitte obige Anweisungen für Montage
des Wärmemengenzählers.
2
3
3
