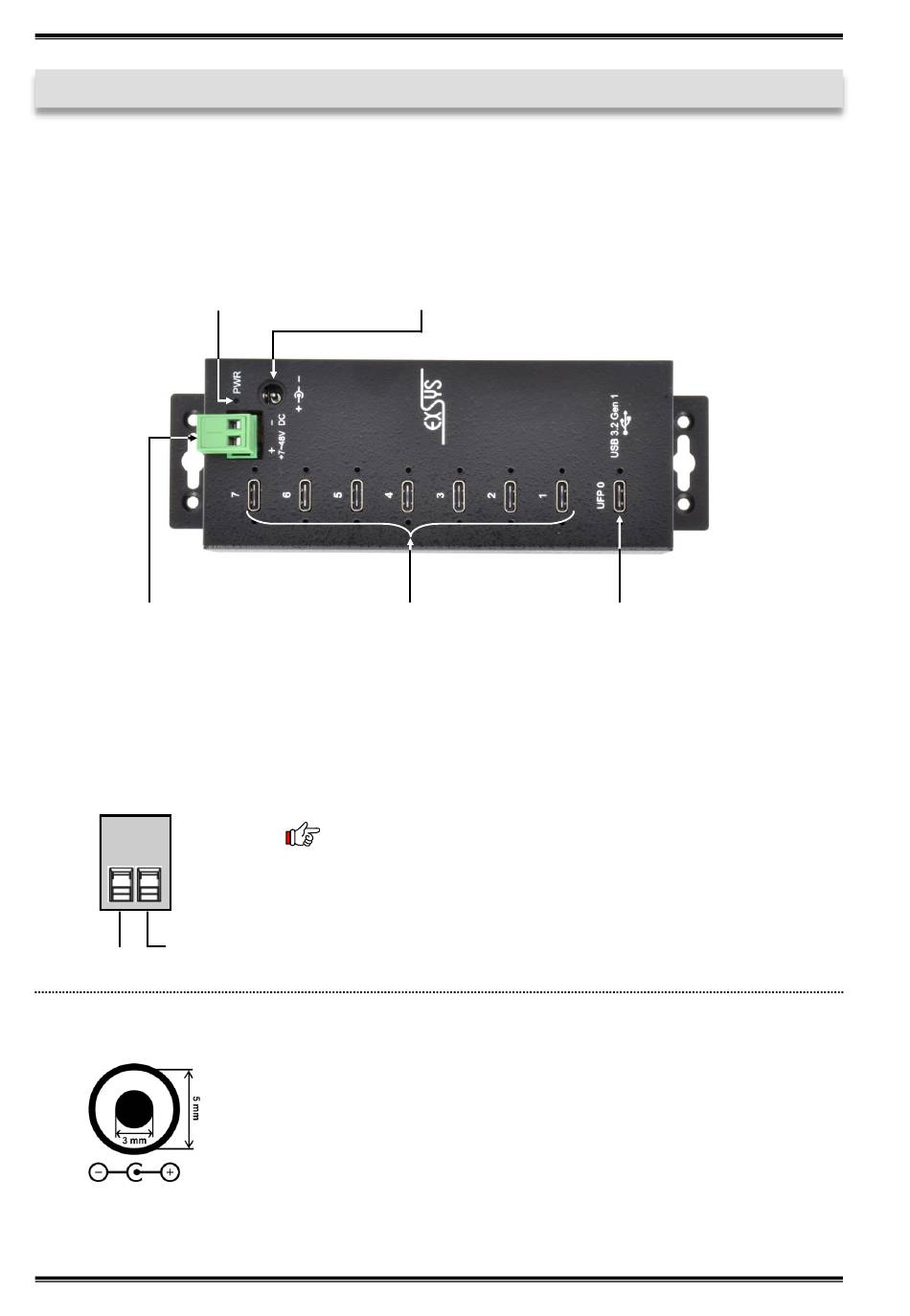

3. Aufbau, Anschlüsse & Jumper Einstellungen
3.1 Aufbau
Vorderseite:
Betriebs LED
7-48V T-Block für optional
erhältliches Netzteil
3.2 Anschlüsse
+7V bis +48V T-Block:
GND (Ground)
+7V - 48V
+7V bis +48V DC-Buchse:
© Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved
7-48V DC-Buchse für
optional erhältliches Netzteil
7x USB 3.2 Gen 1
Downstream C-Buchse
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
ACHTUNG!!!
Stecker niemals mit Gewalt einstecken!
Verwenden Sie ausschließlich ein in Spannung und
Polarität kompatibles Netzteil!
4
EX-1147HMVS
1x USB 3.2 Gen 1
Upstream C-Buchse
