CONNECTORS & LED'S
USB-C connection:
•
Supports Power Delivery (PD) 2.0 & 3.0
•
Maximum power: 30 W per Port
•
Output voltages/currents:
•
5 V, 3 A
•
9 V, 3 A
•
12 V 2.5 A
•
Supports Qualcomm Quick Charge 2.0 & 3.0
•
Supports Samsung Fast Charging Protocol AFC
•
Supports Huawei Fast Charging Protocol FCP
•
Supports Battery Charging BC1.2 DCP, Apple Protocol
Notice Power Delivery/Quick Charge
•
Plug&Go: No manual settings necessary: Power Delivery and QC 3.0/2.0 automatically
adjusts voltage and power.
•
Note that for efficient and optimized charging, PD (Power Delivery) or QC 3.0/2.0
function must be supported by your end device.
•
Due to the large number of PD/QC-enabled devices with different firmware versions,
the function may not be fully supported.
LED charging indicators:
Color LED Indication
Red Charging
Green Fully charged
5
HARDWARE INSTALLATION
Please read the following installation instructions carefully.
1. If required, mount the charging station in a 19" rack using the supplied mounting brackets.
2. Connect the charging station to a power outlet.
3. Switch on the charging station using the switch on the back.
4. Connect your devices using a compatible cable.
5. The LED charging indicator turns to red.
6. After the device is fully chrged, the indicator LED turns to green.
NOTICE & CLEANING
Operate the product only from an approved power outlet. The socket outlet must be located
near the product and must be easily accessible.
When not in use, disconnect the product from the mains using the on/off switch or unplug the
mains cable from the socket.
Temperature controlled fan:
It is normal for the charger to heat up during operation. We recommend not to use the EX-
11016 in a closed or unventilated environment.
If the temperature inside the charging station rises above 35°C, the built-in fan turns on automa-
tically. This leads to noise development with a sound pressure level of up to 50 dB(A) which can
be bothersome in quiet environments.
Never place anything on the fan vent.
Never cover the ventilation openings of the device.
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden.
Verwenden Sie bitte zur Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
6
Anleitung
Vers. 1.0, 07.03.23

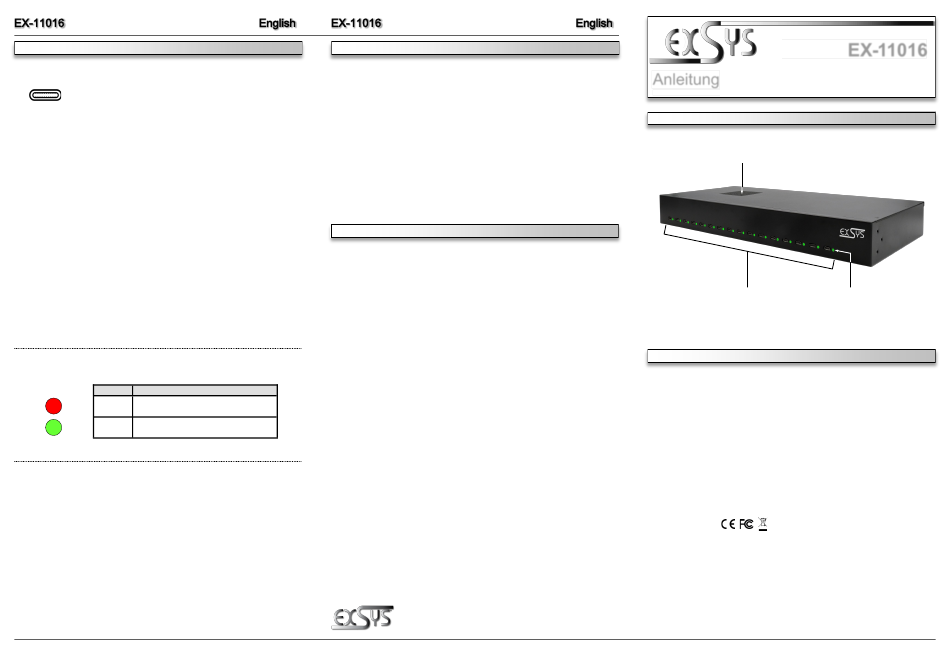

AUFBAU
Lüfter
USB-C PD 16x 30W LED Ladestatusanzeige
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-11016 ist eine leistungsstarke industrietaugliche Ladestation mit einer Gesamtleistung
von 480 W. Alle 16 USB-C Ports unterstützen Power Delivery (PD) mit einer maximalen
Ladeleistung von jeweils 30 W. So können 16 Smartphones, Tablets und Notebooks/MacBooks
simultan geladen werden. Der temperaturgeregelte Lüfter schaltet sich bei Bedarf automatisch
zu und verhindert so eine übermäßige Wärmeentwicklung des verbauten Netzteils. Mit den
mitgelieferten Montagebügeln kann die EX-11016 in ein 19" Rack eingebaut werden. Sie eignet
sich ideal als leistungsstarke Ladestation für Schulen/Hochschulen, Hotels, Restaurants,
Vereinslokale uvm.
Kompatibilität: USB-C PD, Qualcomm Quick Carge, Fast Charge
Stromversorgung: 220-240 VAC, Ein/Aus Schalter auf der Rückseite
Anschlüsse: 16x USB-C
Lieferumfang: EX-11016, 5x USB-C zu USB-A Adapter (EX-47990), Netzkabel,
19"-Rack Kit, Anleitung
Zertifikate:
