DOYMA Quadro-Secura Nova Einbauhinweise Seite 3

EINBAUHINWEISE
Quadro-Secura Hauseinführung
®
6
7
8
www.doyma.de
Quadro-Secura Nova
®
Quadro-Secura Nova R
®
Quadro-Secura Basic R
®
Quadro-Secura E
®
Quadro-Secura Nova FW
®
Schraubenschutzkappen aufstecken.
Hinweis: Ein nachträgliches Ziehen oder Schieben der Leitung ist nicht
erlaubt (Ausnahme normale Leitungsbewegungen durch Längenaus-
dehnung).
Nach DIN-VDE-Bestimmungen ist für Leitungen und Kabel mit einem
Durchmesser d > 20 mm ein minimaler Biegeradius r ≥ 6 d einzuhal-
ten. Der Biegeradius darf nicht in die Dichtung hineinragen.

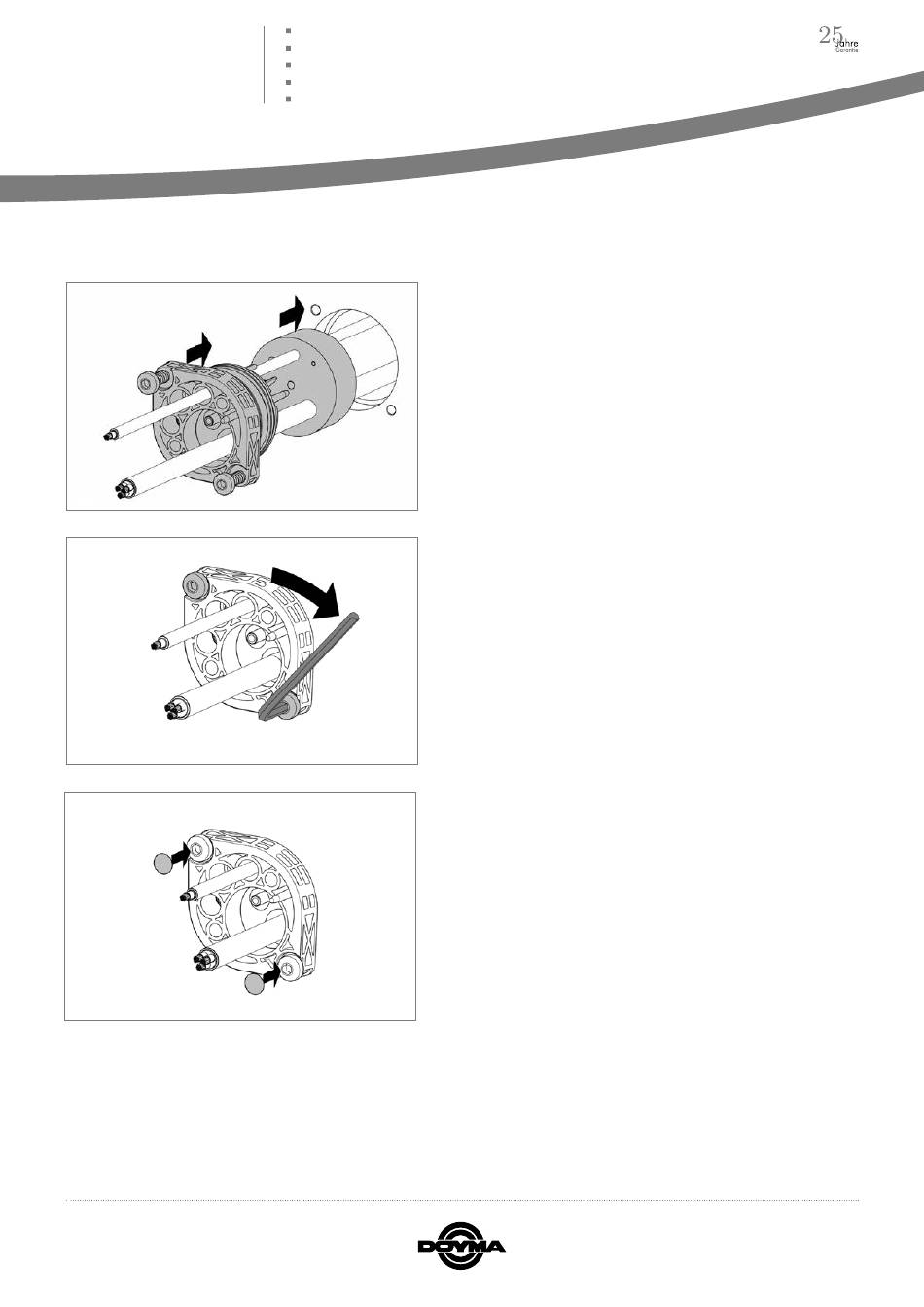

Ringstopfen (Sekundärdichtung) aus dem Zubehörset entnehmen.
Abdichteinheit montieren. Zuerst den Ringstopfen (Sekundärdichtung)
aufschieben, anschließend die Abdichteinheit.
Achtung:
Zur leichteren Montage empfehlen wir ein Gleitmittel zu verwenden.
Befestigungsschrauben (Innensechskantschraube) abwechselnd anzie-
hen bis die Stopfbuchsbrille an der Ankerplatte plan anliegt.
Seite 3
