Inhaltszusammenfassung für DOYMA Quadro-Secura Nova

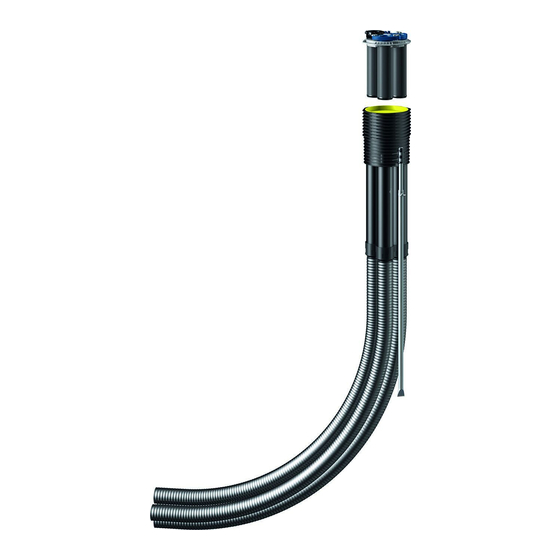

- Seite 1 ® Quadro-Secura BAUHERRENPAKET-Mehrsparte für Gebäude MIT KELLER Einbauhinweise für alle Sparten Dieser Einbauhinweis enthält folgende Einzel-Einbauhinweise - Einbau der Sparte Gas (RMA und Schuck) - Einbau der Sparte Wasser - Einbau der Sparte Elektrizität - Einbau der Sparte Telekommunikation...
-
Seite 2: Einbauhinweise Für Die Gas-Hauseinführung Hersteller Rma Und Schuck
Punkt 1) bination 1” der Firma Franz Schuck GmbH. Montage ge- mäß Einbauanleitung mit der Formularnummer 192337. Primärdichtung Sekundärdichtung DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de DOYMA GmbH & Co Industriestr. 43-57 Fon: 04207/9166-300 www. doyma.de DICHTUNGSSYSTEME D-28876 Oyten Fax: 04207/9166-199 info@doyma.de... -
Seite 3: Nova 1/Breit Einbauhinweise Zur Montage Der Mehrsparten-Hauseinführung
Quadro-Secura ® H A U S E I N F Ü H R U N G Quadro-Secura Nova 1/breit ® Einbauhinweise zur Montage der Mehrsparten-Hauseinführung (Prüfgrundlage VP 601 B1) Lieferzustand Quadro-Secura Nova 1/breit ® Beidseitig abdichtend. Mit zusätzlicher Abdichtung auf der Wandaußenseite zur Abdichtung bei Schwarzanstrichen und Dickbeschichtungen. - Seite 4 Abb. 8 Falls Mantelrohre (nicht im Lieferumfang) angeschlossen werden: Schutzkappen entfernen und Mantelrohre aufstecken (siehe Montageanleitung Mantelrohre). Abb. 9 Abb. 10 DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de DOYMA GmbH & Co Industriestr. 43-57 Fon: 04207/9166-300 www. doyma.de...
- Seite 5 Quadro-Secura ® H A U S E I N F Ü H R U N G Einbauhinweise für die Gas-Hauseinführung Hersteller RMA in folgende Hauseinführungen: Quadro-Secura Nova, Nova BP , Basic R, E und E-BP ® Quadro-Secura Quadro-Secura E-BP ® ®...
- Seite 6 Fa. RMA, Type KETH-SF-EL-PE-E, KETH-SF-EL-G und KETH-S/ ∅D ∅a PE-AVR, KETH-S/PE-flex, KETH-SW/PE-flex Typ: KETH-S/PE Hersteller: RMA Rheinauer Maschinen- und Armaturenbau DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de DOYMA GmbH & Co Industriestr. 43-57 Fon: 04207/9166-300 DICHTUNGSSYSTEME www.doyma.de D-28876 Oyten...
- Seite 7 Siehe Abb. 3a-e: Zuerst die Klemmschelle auf die Gas-Hauseinführungs- kombination aufschieben. Danach die Dichtung wie in Abb. 3b aufsetzten. Die Dichtung ist an den Teilungsflächen mit Gleitmittel (z. B. DOYMA 2780) zu versehen (Abb. 3b). Die Dichtung wird auf dem Gewindegang mit dem letzten angespritzten Dreieck angesetzt (Abb.
- Seite 8 HSP- SKE/SKERV/SKEF-TA/GTN Ø 65,5 ±0,5 Ø 52 ±0,5 Ø 53 ±0,5 Hersteller: Schuck-Armaturen Tabelle 1b: Abmessungen der Gas-Hauseinführungskombination DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de DOYMA GmbH & Co Industriestr. 43-57 Fon: 04207/9166-300 DIchtunGssYsteMe www. doyma.de D-28876 Oyten Fax: 04207/9166-199 info@doyma.de...
- Seite 9 Quadro-Secura ® H A U S E I N F Ü H R U N G Einbauhinweise zur Installation der Wasserversorgungsleitung in die Hauseinführungen Quadro-Secura Nova/Nova BP , Quadro-Secura Basic R, Quadro-Secura ® ® ® Stopfbuchsbrille Stopfbuchsbrille Stopfbuchsbrille Wasserversorgung Wasserversorgung Stopfbuchsbrille Wasserversorgung Wasserversorgung...
- Seite 10 Stopfbuchsbrille an der Ankerplatte plan anliegt. Schraubenschutzkappen aufstecken. Hinweis: Ein nachträgliches Ziehen oder Schieben der Leitung ist nicht erlaubt (Ausnahme normale Leitungsbewegungen durch Län- genausdehnung). DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de DOYMA GmbH & Co Industriestr. 43-57 Fon: 04207/9166-300 DICHTUNGSSYSTEME www.doyma.de...
- Seite 11 Quadro-Secura ® H A U S E I N F Ü H R U N G Einbauhinweise zur Installation des Energieversorgungskabels in die Hauseinführungen Quadro-Secura Nova/Nova BP, Quadro-Secura Basic R, Quadro-Secura ® ® ® Stopfbuchsbrille Stopfbuchsbrille Stopfbuchsbrille Stopfbuchsbrille Energieversorgung Energieversorgung Energieversorgung Energieversorgung Quadro-Secura...
- Seite 12 Nach DIN-VDE-Bestimmungen ist für Leitungen und Kabel mit einem Durchmesser d > 20 mm ein minimaler Biegeradius r ≥ 6 d einzuhalten. Der Biegeradius darf nicht in die Dichtung hineinragen. DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de DOYMA GmbH & Co Industriestr. 43-57...
- Seite 13 Quadro-Secura ® H A U S E I N F Ü H R U N G Einbauhinweise für Leitungen Telekommunikation in die Hauseinführungen Quadro-Secura Nova, Nova FW, Nova BP , Basic R, E und E-BP ® Stopfbuchsbrille Stopfbuchsbrille Stopfbuchsbrille Stopfbuchsbrille Stopfbuchsbrille Stopfbuchsbrille Telekommunikation...
- Seite 14 Stopfbuchsbrille an der Ankerplatte plan anliegt. Schraubenschutzkappen aufstecken. Hinweis: Ein nachträgliches Ziehen oder Schieben der Leitung ist nicht erlaubt (Ausnahme normale Leitungsbewegungen durch Längenausdeh- nung). DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de DOYMA GmbH & Co Industriestr. 43-57 Fon: 04207/9166-300 www. doyma.de...
-
Seite 15: Zubehör Quadro-Secura ® Anschluss Von Mantelrohren
Verlängern von flexiblem Mantelrohr (2775) DN 75 Die Profildichtungen jeweils stehend in das 2. Wellental der Mantelrohre platzieren. Da- nach beide Profildichtungen fetten (Gleitmittel DOYMA 2780 verwenden) und die Mantelrohre (2775) jeweils in die Doppelsteckmuffe bis zum Anschlag einschieben. Doppelsteckmuffe Mantelrohr (2775) - Seite 16 Mantelrohr (2775) DN 110 in die Übergangsmuffe 110/75+90 Mantelrohr Mantelrohr Übergangsmuffe bis zum Anschlag einschieben. (2709) (2776) (2775) DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de DOYMA GmbH & Co Industriestr. 43-57 Fon: 04207/9166-300 DICHTUNGSSYSTEME www.doyma.de D-28876 Oyten Fax: 04207/9166-199 BRANDSCHUTZSYSTEME info@doyma.de...
- Seite 17 Quadro-Secura ® H A U S E I N F Ü H R U N G Quadro-Secura ® Einbauhinweise zur Montage der Endstopfen W+E (Wasser und Energie), Endstopfen optional, Endstopfen X-LWL, Endstopfen Telekom und Gas 1“. Einbauhinweise zur Montage der Endstopfen W+E (Wasser und Energie) Lieferumfang: 1x Endstopfen (W + E) 2 3 4...
- Seite 18 In der Lieferung des kompletten Sets Endstopfen ist ein Ringstopfen enthalten. Dieser Ringstopfen wird an dem Ende des Mantelrohres für das Gewerk Gas in den Ringraum eingebracht. Ringstopfen Gas DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de DOYMA GmbH & Co Industriestr. 43-57 Fon: 04207/9166-300 DICHTUNGSSYSTEME www.doyma.de...
