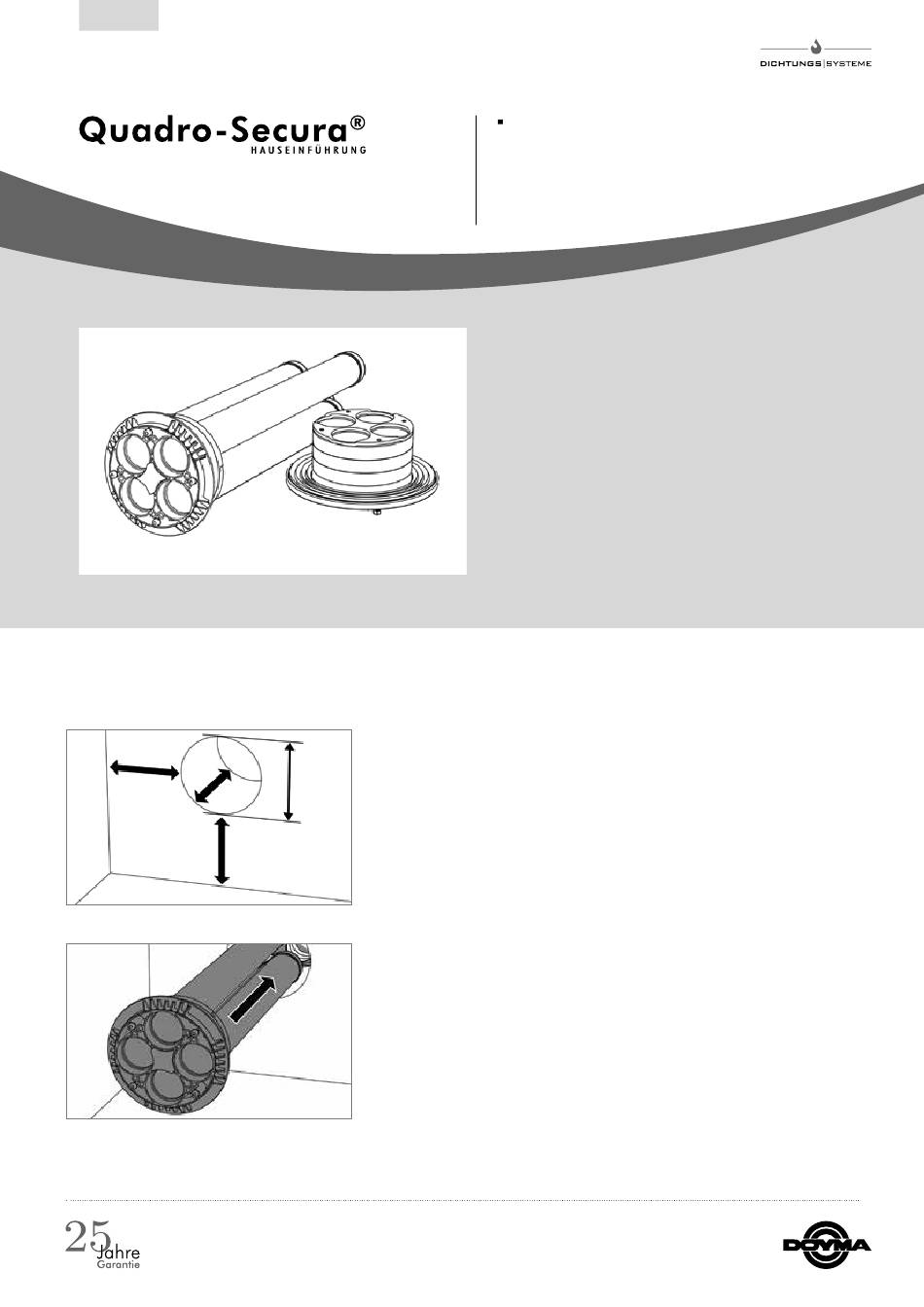

EINBAUHINWEISE
Quadro-Secura Nova 1/breit
®
Beidseitig abdichtend. Mit zusätzlicher Abdichtung auf der Wandaußenseite zur
Abdichtung bei Schwarzanstrichen und Dickbeschichtungen.
Einbauschritte
a a
≥ 50 mm
≥ 50 mm
Abb. 1
Abb. 2
Wichtig: Vor dem Einbau der Mehrsparten-Hauseinführung unbedingt Uneben-
heiten in der Fläche sowie Ausbrüche in der Kernbohrung ausgleichen.
Die Kernbohrung oder das Futterrohr sorgfältig reinigen.
b
Versiegelung bei Kernbohrungen: Wir empfehlen, die Kernbohrung mit Curaflex
Aquagard (Grundierung 1710/1711 und Speziallack 1715/1716) zu versiegeln.
Wanddicke a: 240 mm – 550 mm
Kernbohrung/Futterrohr Durchmesser b: 199 mm – 203 mm
Hinweis: „Bitte stimmen Sie die genauen Maße mit Ihrem Versorgungsunterneh-
men ab."
Die Abdichteinheit Quadro-Secura
Futterrohr schieben.
Hinweis:
Gewerke, die nicht belegt werden, müssen wie folgt verspannt werden:
Die Klemmschelle Gas Schuck 1", VAF-Voigt 1", Energie und Wasser nicht bis zur
Ankerplatte anziehen, Abstand von 4 mm beibehalten. Die Klemmschelle Gas
RMA 1", Telekom und X-LWL müssen auf der Ankerplatte aufliegen.
Bauherrenpaket Mehrsparte Eco (Quadro-Secura
Nova 1/breit)
Zur Montage der Mehrsparten-Hauseinführung
(Prüfgrundlage VP 601 B1)
Nova (Innenabdichtung) in Kernbohrung/
®
®
®
