DOYMA Quadro-Secura Nova Einbauhinweise Seite 2

EINBAUHINWEISE
Quadro-Secura Hauseinführung
®
3
Bohrungen für Kabel mit Durchmesser
1
6
7
4
5
www.doyma.de
Quadro-Secura Nova
®
Quadro-Secura Nova R
®
Quadro-Secura Basic R
®
Quadro-Secura E
®
Quadro-Secura Nova FW
®
3
2
4
1
5
6
7
2
3
4
5

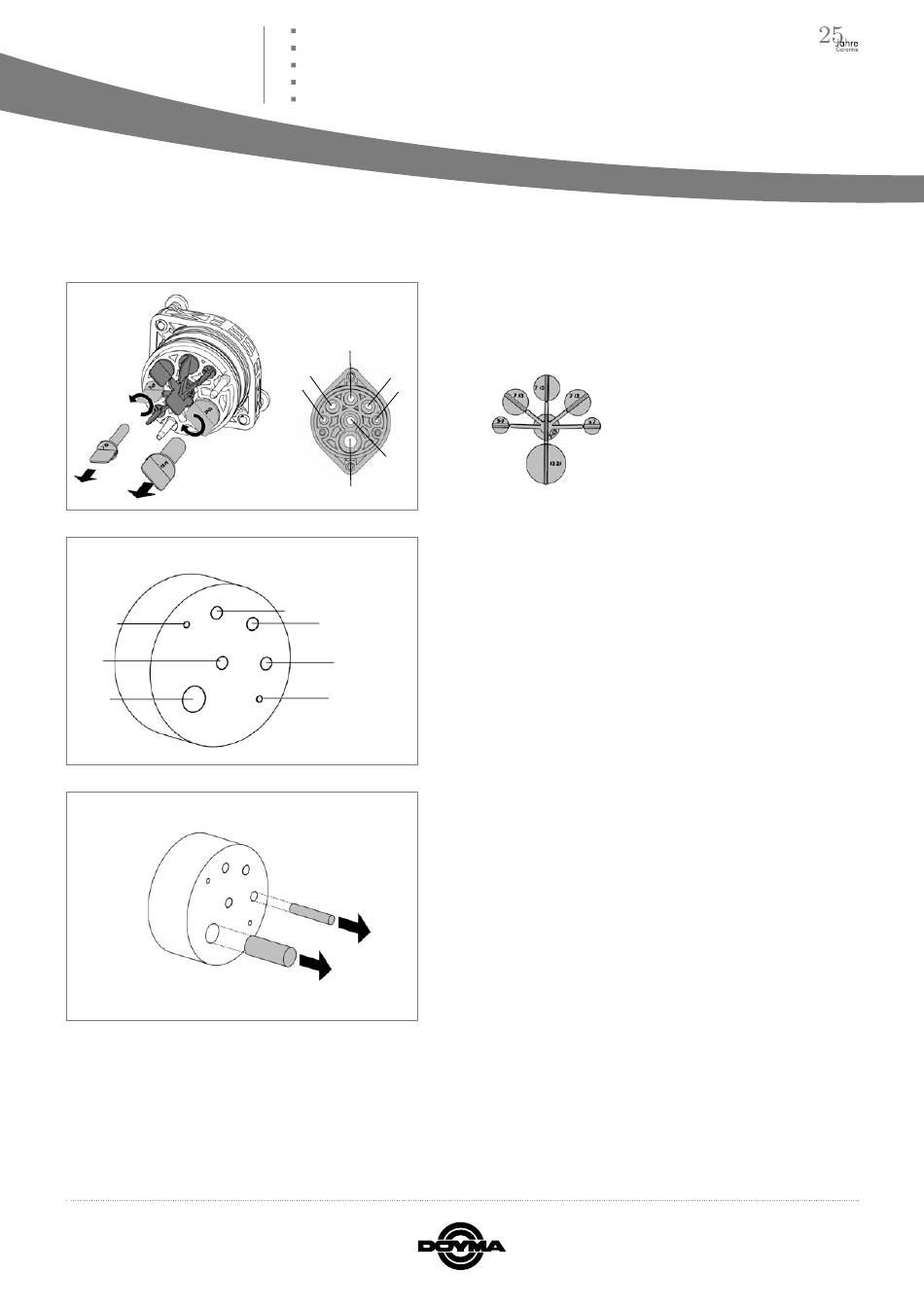

Entsprechende Blindstopfen durch dehen entfernen. Nicht belegte
Öffnungen verbleiben mit Blindstopfen.
Verschlussstopfen für Leitungen mit Durchmessern:
3
4
2
5
1
6
7
Ringstopfen (Sekundärdichtung):
Mögliche Durchmesser für Leitungen (in mm):
1) 5 - 7 mm
2) 7 - 13 mm
3) 7 - 13 mm
4) 7 - 13 mm
5) 5 - 7 mm
6) 7 - 13 mm
7) 13 - 21 mm
Ringstopfen (Sekundärdichtung):
Entsprechende Blindstopfen entfernen.
1) Ø 5 - 7 mm
2) Ø 7 - 13 mm
3) Ø 7 - 13 mm
4) Ø 7 - 13 mm
5) Ø 5 - 7 mm
6) Ø 7 - 13 mm
7) Ø 13 - 21 mm
Seite 2
