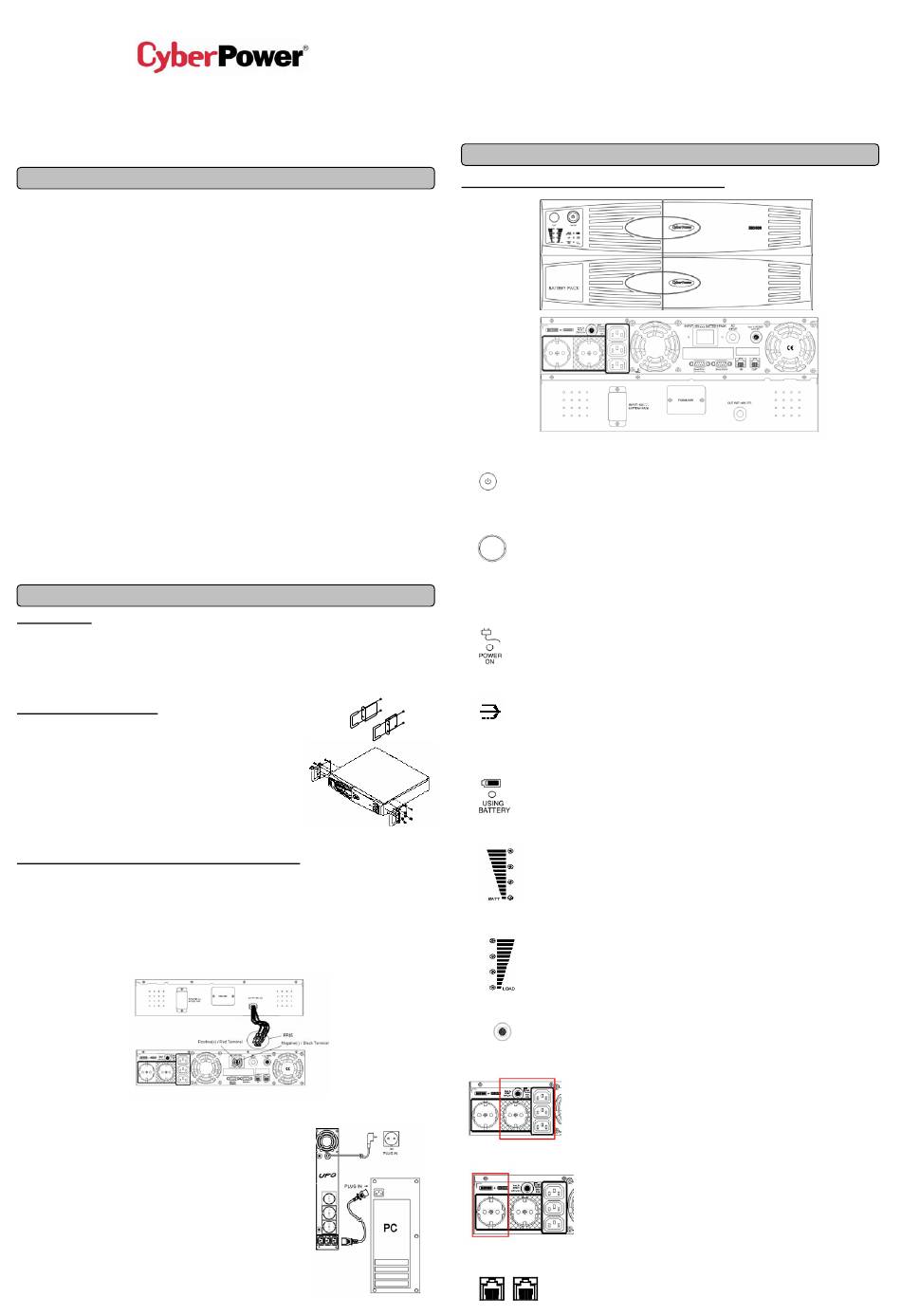

Professional Rack Mount UPS
Bedienungsanleitung
SICHERHEITSHINWEISE
(HEBEN SIE DIESE ANLEITUNG AUF)
Dieses Handbuch enthält wichtige Sicherheitsanweisungen. Bitte lesen Sie alle Anweisungen
während der Installation und des Betriebs der Anlage aufmerksam durch und beachten Sie sie.
Lesen Sie dieses Handbuch gründlich durch, bevor Sie die Anlage auspacken, installieren oder
betreiben.
Diese Anlage kann auch Personen, die zuvor nicht geschult wurden, betrieben werden.
Die Ausgangsbuchse muss in der Nähe des zu schützenden Verbrauchers installiert werden und
gut zugänglich sein.
Während der Installation dieses Geräts sollte sichergestellt sein, dass die Summe der Ableitströme
der USV-Anlage und die angeschlossenen Last nicht größer als 3,5mA sind.
Vorsicht, Gefahr durch Stromschlag. Auch nachdem die Anlage vom Stromversorgungsnetz
getrennt ist, sind durch die Batterieversorgung noch gefährliche Spannungen möglich. Deshalb
sollte die Batterieversorgung im Falle von Wartungs- oder Servicearbeiten an der USV-Anlage am
Plus- und am Minuspol an den Batterie-Schnellsteckern abgeklemmt werden.
Verbrauchte Batterien müssen immer durch dieselbe Anzahl und denselben Typ von Batterien
ersetzt werden.
Batterien dürfen nie Feuer ausgesetzt werden, da sie explodieren könnten.
Batterien oder Batteriepack nicht ins Feuer werfen, Explosionsgefahr.
Batterien nie öffnen oder zerstören, da freigesetzte Elektrolytflüssigkeit Haut und Augen angreift.
Die Netzsteckdose muss in der Nähe der USV sein und leicht zu erreichen sein.
Um die Gefahr eines Brandes zu senken, verbinden Sie das Gerät nur mit einem Stromzweig, der
gemäß den Vorschriften des National Electrical Code, ANSI / NFPA 70 mit einer
30-Ampere-Sicherung überstromgesichert ist.
INSTALLATION IHRER USV-ANLAGE
AUSPACKEN
Die USV-Anlage nach Erhalt prüfen. In der Packung sollte folgendes enthalten sein:
(1) die USV-Anlage; (2)Befestigungsbügel zur Gestellmontage; (2)Ständer (1) die PowerPanel
Business Edition; (1) die PowerPanel
Telefonkabel; (2) Netzleitungen; (2) IEC-Schuko Netzkabel; (1) Seriell-USB-Adapter; das
Bedienungshandbuch.
Gestellmontage des USV
1. Befestigen Sie die Griffe an die Befestigungsbügel, wie
abgebildet, mithilfe der beiliegenden Flachkopfschrauben (M
4,0 * 8 mm).
2. Befestigen Sie beide Befestigungsbügel an das USV-Gehäuse,
wie abgebildet, mithilfe der beiliegenden Flachkopfschrauben
(M 5,0 * 8 mm).
3. Montieren Sie die USV am oder Nahe des Bodens des Gestells.
Vo rsicht! W egen des großen Gewichts sind für den Einbau
mindestens zwei Personen erforderlich. Der Batteriepack kann
bei Gestellmontage entfernt werden.
A NLEITUNG FÜR DIE HARDWARE-INSTALLATION
1 . Anschluss eines zusätzlichen Batteriepacks:
a. Entfernen Sie die Schutzabdeckung der US
b. Verbinden Sie das schwarze und rote Kabel des Batte
(negativen -) und roten (positiven +) Anschluss des PR3000E (siehe Abbildung unten).
H inweis: Prüfen Sie bitte, dass der positive mit dem positiven, bzw. negative mit dem neg
Anschluss verbunden ist. Wegen hoher Stromstärken kann das Gerät bei unsachgemäßem
Anschluss und Kurzschluss schwer beschädigt werden.
2. Ihre neue USV kann sofort nach dem Kauf in Betrieb genommen werden. Es wird jedoch
empfohlen, die Batterie mindestens vier Sunden lang aufzuladen, um eine volle
Batterieladung zu gewährleisten. Lagerung und Transport können
zu einer Verringerung der Batterieladung führen. Um die Batterie
zu laden, stecken Sie einfach den Netzstecker des Gerätes in eine
Steckdose.
3. Schließen Sie den Verbraucher an die Ausgänge Ihrer
USV-Anlage an. Die beiliegenden IEC-IEC und IEC-Schuko
Stromkabel sind zum Anschluss Ihres Computers und Monitors an
die USV. Geräte wie Kopierer, Laserdrucker, Staubsauger,
Raumheizer oder andere Elektrogeräte mit hoher Stromaufnahme
sollten nicht an die USV-Anlage angeschlossen werden. Bitte
stellen Sie sicher, dass die Gesamtlast Ihrer Verbraucher geringer
ist als die maximale Gesamtstromlast der USV-Anlage.
4. Schließen Sie die USV-Anlage mit Ihrem Rechnerstrom
einer Steckdose an. Bitte
3000VA
K01-3000E0C-02
®
(1) das serielle Schnittstellenkabel (DB-9); (1) das
V-Rückseite.
riepacks jeweils an den schwarzen
kabel an
verwenden Sie keine
Verlängerungskabel und Adapter. (Um eine optimale Batterieladung zu halten, sollte die
USV-Anlage stets in der Steckdose eingesteckt sein).
5. Betätigen Sie den EIN/AUS-Taster, um die USV-Anlage einzuschalten. Dann leuchtet die „Strom
Ein"-Anzeige „grün" auf.
6. Installieren Sie optionale Software und Zubehör. Um die Software zu verwenden, müssen Sie
einfach das beiliegende serielle Schnittstellenkabel an den seriellen Port der USV-Anlage und an
einen freien seriellen Port am Rechner anschließen.
BESCHREIBUNG DER GERÄTEVORDERSEITE
EIN/AUS-Schalter
◆
Durch Drücken
AUSGESCHALTET werden.
Testschalter
◆
Drücken Sie diesen Schalter, um einen Selbsttest Ihrer USV durchzuführen. Die
USV startet dem Selbsttest auch automatisch beim Einschalten. Wurde der
USV-Selbsttest erfolgreich durchgeführt, ist das Gerät betriebsbereit. Wurden beim
Selbsttest Fehler festgestellt, laden Sie die Batterie mindestens 4 Sunden lang und
führen Sie erneut einen Selbsttest durch. Werden auch nach Laden der Batterie
Fehler festgestellt, tauschen Sie die Batterie aus. Im Batterie-Modus können Sie mit
dieser Taste Alarmtöne ausschalten.
Netzbetrieb Anzeige
◆
Diese LED leuchtet bei normaler Netzversorgung, wenn die Ausgänge der
®
USV-Anlage „sauberen Strom" ohne Stromstöße und Spannungsspitzen liefern.
AVR-Indikator
◆
Diese LED
Spannungs-Regulierungs-Modus (AVR) ist. Leuchtet die LED, gleicht die USV
Überspannung des Stromeingangs aus. Blinkt die LED, wird die Eingangsspannung
von der USV verstärkt.
Batterieanzeige
◆
Diese Anzeige leuchtet bei Ausfall der Stromversorgung und zeigt an, dass die
batteriegespeisten Ausgänge von der Batterie mit Strom versorgt werden.
Batteriestands-Indikator
◆
Zeigt Ihnen den aktuellen Batteriestand. Liegt die Batteriekapazität bei unter 20%,
erlischt der Indikator. Ist die Batteriekapazität auch nach 8-stündigem Aufladen
unter 20%, ist die Batterie wahrscheinlich erschöpft.
Belastungs-Indikator
◆
ativen
Zeigt Ihnen die Belastung der USV. Der Indikator wird orange, wenn die Belastung
auf 80% bis 100% steigt. Ist die Belastung unter 20%, erlischt der Indikator.
Überlastungs-Schutzschalter
◆
Rücksetzbarer Überlastungs-Schutzschalter für optimalen Überlastungsschutz.
Batteriegespeiste und vor Stromspitzen schützende Ausgänge
◆
Reservestromversorung für kritische Geräte
◆
Kommunikationsport
◆
Ethernet RJ-45 Netzwerkschutz Ports schützt Standard- Netzwerkkabel.
IN OUT
OUT
BASISBETRIEB
des Ein/Aus-Schalters kann die
zeigt Ihnen an, dass die
Batteriegespeiste und vor Stromspitzen schützende Ausgänge für die
angeschlossenen Verbraucher, die bei Stromausfall vorübergehenden
unterbrechungsfreien Betrieb sowie
Spannungsspitzen liefern.
Ihre USV bietet zwei überspannungsgeschützte Steckdosen mit
Reservestromversorgung für Ihre kritischen Geräte. Damit stellen Sie
einen ununterbrochenen Betrieb auch bei Stromausfall sicher.
Hinweis: Ist die USV überlastet, wird die Stromversorgung der 4
Reservestrom-Anschlüsse unterbrochen, die zwei Anschlüsse
für kritische Geräte jedoch aufrecht erhalten.
Deutsch version 1.0
USV-Anlage EIN- und
USV im automatischen
Schutz vor Strom- und
