FMS/-060
FMS elektrisch verbinden
SensorMonitoring Unit SMU1200 mit Spannung versorgen
Im Lieferumfang befindet sich kein Kabel zur Spannungsversorgung der SMU.
Kontakt einzelner Adern führt zum Kurzschluss
Angeschlossene Sensoren werden zerstört
► Isolieren und sichern Sie alle nicht benötigten offenen Kabelenden gegen
unbeabsichtigten, gegenseitigen Kontakt

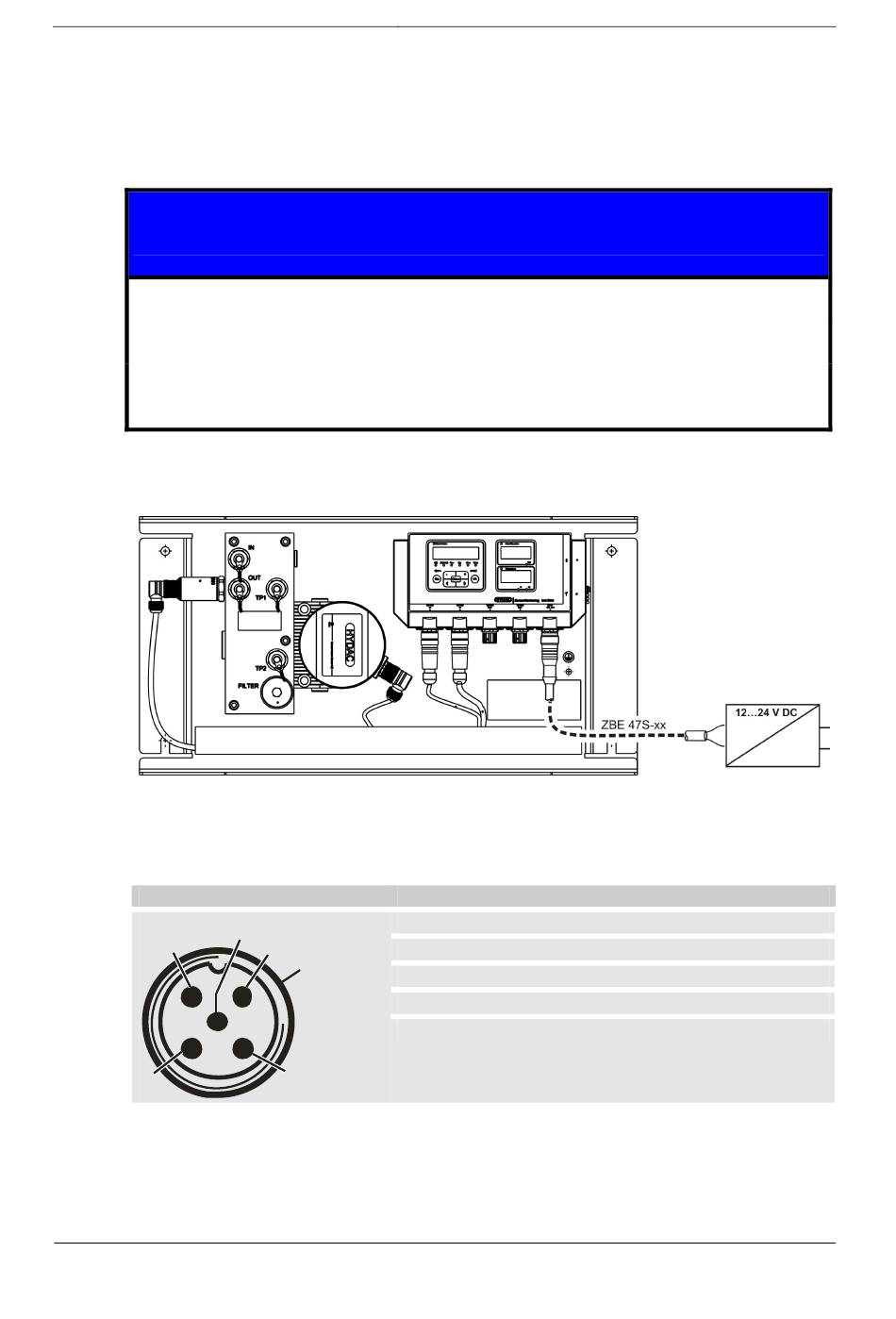

Schließen Sie die SMU wie auf der Abbildung zu sehen an eine Spannungsquelle
12 ... 24 V DC an.
Schnittstelle E - Spannungsversorgung
Die Belegung der Schnittstelle ist wie folgt:
2
3
HYDAC FILTER SYSTEMS GMBH
MoWa FMS-060 3556260b de 2010-10-22.doc
ACHTUNG
Pin
Schirm
1
5
1
Shield
2
Blindage
3
4
5
4
Bezeichnung
Spannung 12 ... 24 V DC
-
GND
-
-
de
FMS elektrisch verbinden
Seite 18 / 48
2010-10-22
