FMS/-060

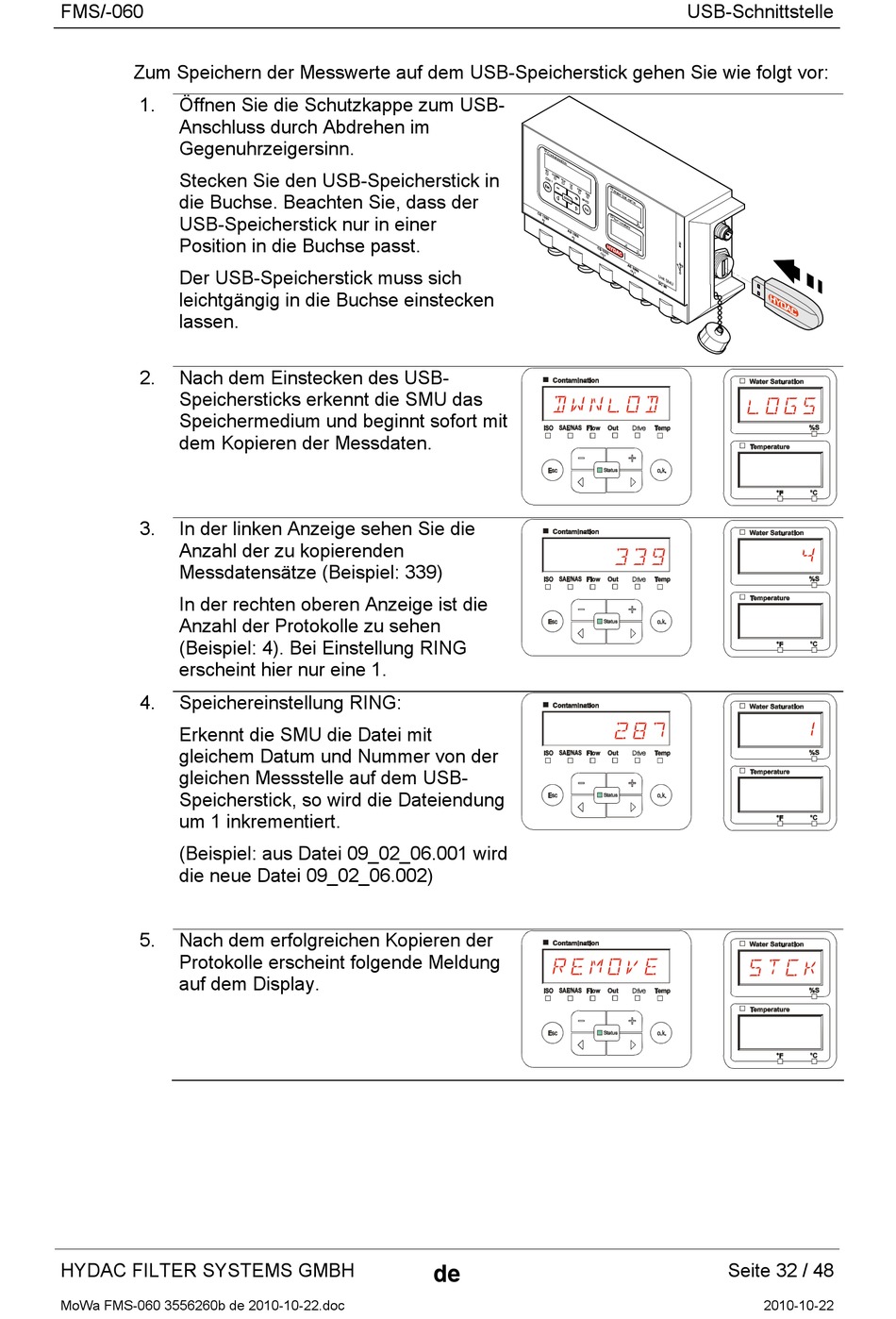

Zum Speichern der Messwerte auf dem USB-Speicherstick gehen Sie wie folgt vor:
1.
Öffnen Sie die Schutzkappe zum USB-
Anschluss durch Abdrehen im
Gegenuhrzeigersinn.
Stecken Sie den USB-Speicherstick in
die Buchse. Beachten Sie, dass der
USB-Speicherstick nur in einer
Position in die Buchse passt.
Der USB-Speicherstick muss sich
leichtgängig in die Buchse einstecken
lassen.
2.
Nach dem Einstecken des USB-
Speichersticks erkennt die SMU das
Speichermedium und beginnt sofort mit
dem Kopieren der Messdaten.
3.
In der linken Anzeige sehen Sie die
Anzahl der zu kopierenden
Messdatensätze (Beispiel: 339)
In der rechten oberen Anzeige ist die
Anzahl der Protokolle zu sehen
(Beispiel: 4). Bei Einstellung RING
erscheint hier nur eine 1.
4.
Speichereinstellung RING:
Erkennt die SMU die Datei mit
gleichem Datum und Nummer von der
gleichen Messstelle auf dem USB-
Speicherstick, so wird die Dateiendung
um 1 inkrementiert.
(Beispiel: aus Datei 09_02_06.001 wird
die neue Datei 09_02_06.002)
5.
Nach dem erfolgreichen Kopieren der
Protokolle erscheint folgende Meldung
auf dem Display.
HYDAC FILTER SYSTEMS GMBH
MoWa FMS-060 3556260b de 2010-10-22.doc
DWNLOD
REMOVE
de
USB-Schnittstelle
LOGS
339
287
STCK
Seite 32 / 48
2010-10-22
4
1
