FMS Serie
FMS elektrisch verbinden
SensorMonitoring Unit SMU1200 mit Spannung versorgen
Im Lieferumfang befindet sich das Kabel zur Spannungsversorgung der SMU.
Kontakt einzelner Adern führt zum Kurzschluss
Angeschlossene Sensoren werden zerstört
► Isolieren und sichern Sie alle nicht benötigten offenen Kabelenden gegen
unbeabsichtigten, gegenseitigen Kontakt

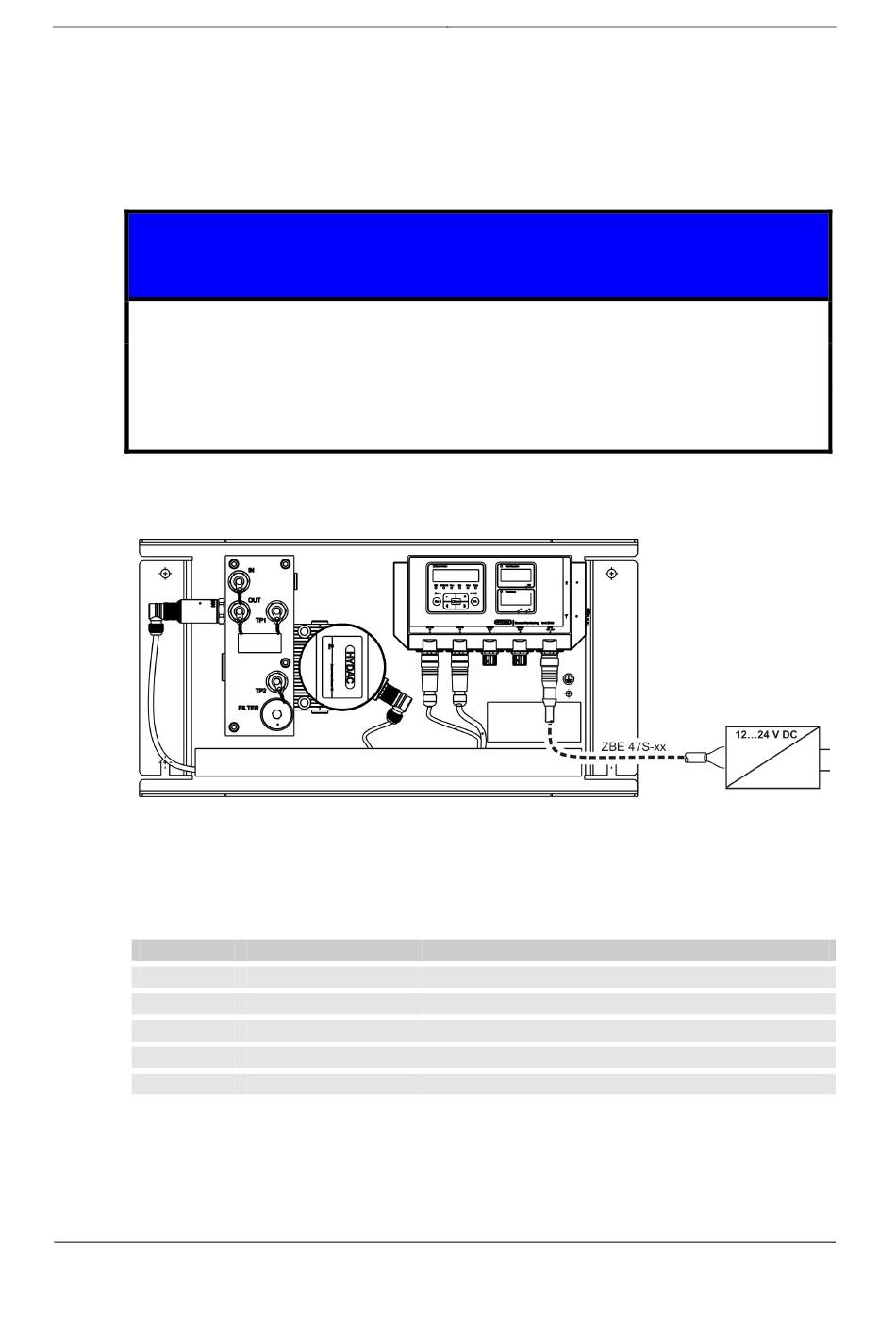

Schließen Sie die SMU wie auf der Abbildung zu sehen an eine Spannungsquelle
12 ... 24 V DC an. Verwenden Sie dazu das im Lieferumfang befindliche Kabel.
Anschlusskabel Farbcode
Verbinden Sie das im Lieferumfang enthaltene Anschlusskabel zur
Spannungsversorgung gemäß der nachfolgenden Tabelle:
Pin
1
2
3
4
5
Ein passendes Steckernetzteil erhalten Sie mit der Artikel-Nr.: 3399939.
HYDAC FILTER SYSTEMS GMBH
MoWa FMS 3520000 de 2010-10-22.doc
ACHTUNG
Farbcode
Braun
Weiß
Blau
Schwarz
Grau
Bezeichnung
Spannung 12 ... 24 V DC
GND
de
FMS elektrisch verbinden
