1

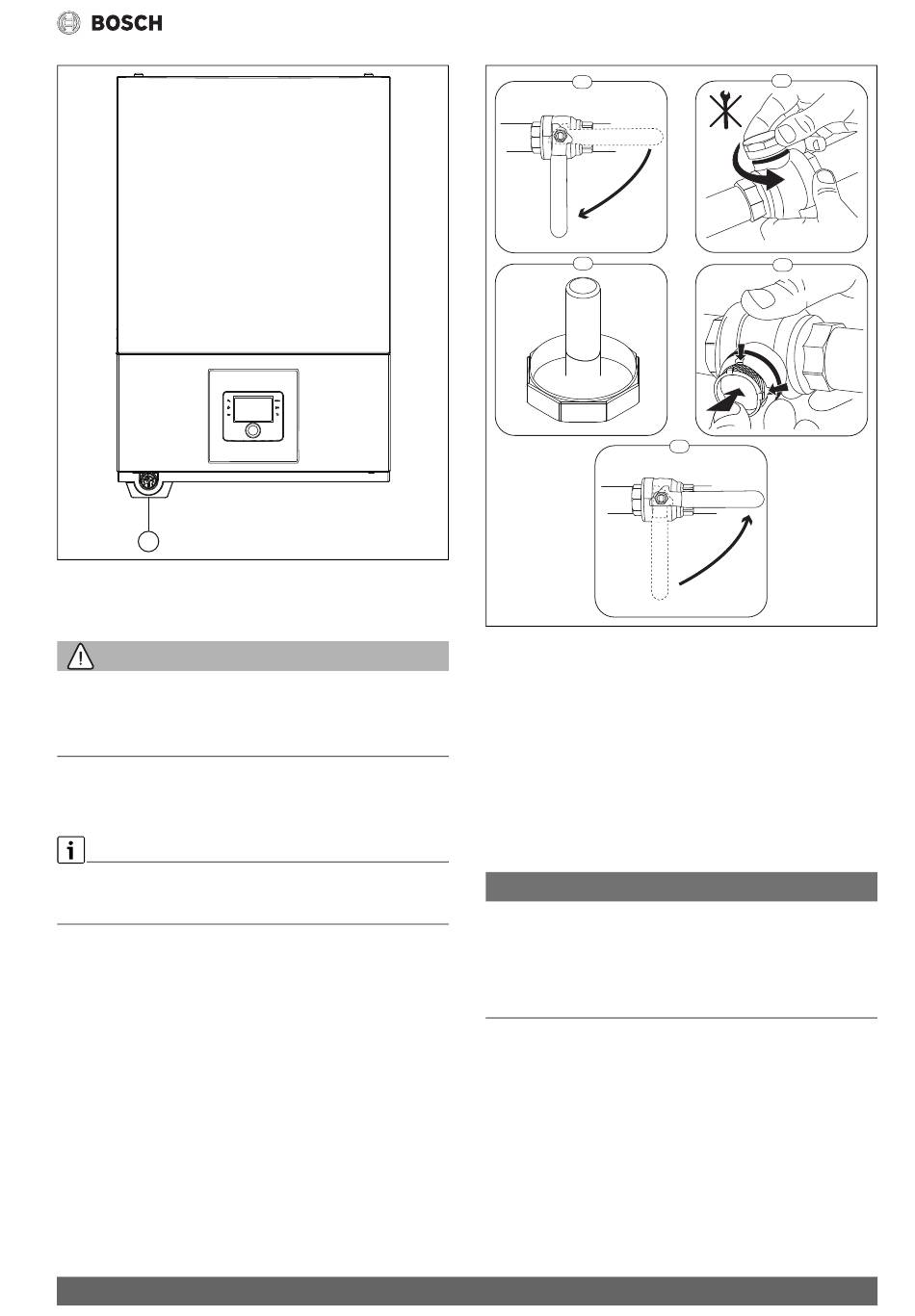

Bild 5
Inneneinheit AWS B (Ansicht mit Auffangbehälter)
[1]
Manometer
4.1.2
Partikelfilter
WARNUNG
Starker Magnet!
Gefahr für Personen mit Herzschrittmacher.
▶ Personen mit Herzschrittmacher dürfen weder den Filter reinigen
noch die Magnetanzeige kontrollieren.
Der Filter verhindert, dass Partikel und Schmutz in die Wärmepumpe ge-
langen. Im Laufe der Zeit kann der Filter verstopfen und muss gereinigt
werden.
Zum Reinigen des Filters muss die Anlage nicht entleert werden. Filter
und Absperrventil bilden eine Einheit. Der Partikelfilter sitzt in der Rück-
laufleitung zur Wärmepumpe.
Siebreinigung
▶ Ventil schließen (1).
▶ Deckel (2) abschrauben (manuell).
▶ Sieb entnehmen und unter fließendem Wasser oder mit Druckluft rei-
nigen.
▶ Magnet am Deckel (3) auf anhaftende Verunreinigungen überprüfen
und reinigen.
▶ Sieb wieder einsetzen. Das Sieb verfügt über Führungen, die in die
Aussparungen im Ventil passen und eine fehlerhafte Installation ver-
hindern.
▶ Deckel anschrauben (handfest).
▶ Ventil öffnen (5).
Compress 3400iAWS B – 6721821883 (2021/11)
0010036936-001
Bild 6
Magnetitanzeige kontrollieren
Nach Installation und Start die Magnetitanzeige in kürzeren Abständen
kontrollieren. Wenn der Magnetstab im Partikelfilter stark magnetisch
verschmutzt ist und dieser Schmutz häufige Alarme wegen eines man-
gelhaften Durchflusses verursacht (z. B. geringer oder schlechter Durch-
fluss, hoher Vorlauf oder HP-Alarm), einen Magnetitabscheider (siehe
Zubehörliste) installieren, um häufiges Entleeren der Einheit zu vermei-
den. Ein Abscheider verlängert außerdem die Lebensdauer der Kompo-
nenten sowohl in der Wärmepumpe als auch in der übrigen
Heizungsanlage.
4.1.3
Wenn sich in der Nähe der Inneneinheit oder von Gebläsekonvektoren
häufig Feuchtigkeit im Kühlbetrieb bildet, kann dies auf eine mangelhafte
Kondensationsisolierung hindeuten.
▶ Bei Feuchtigkeit in der Nähe von Komponenten der Heizungsanlage
1
1.
2.
3
Siebreinigung
Feuchtigkeit im Kühlbetrieb
HINWEIS
die Wärmepumpe abschalten und den Installateur der Anlage konsul-
tieren.
Wartung
2
4
5
2.
1.
0010033735-001
21
