MONTAGE DU CADRE

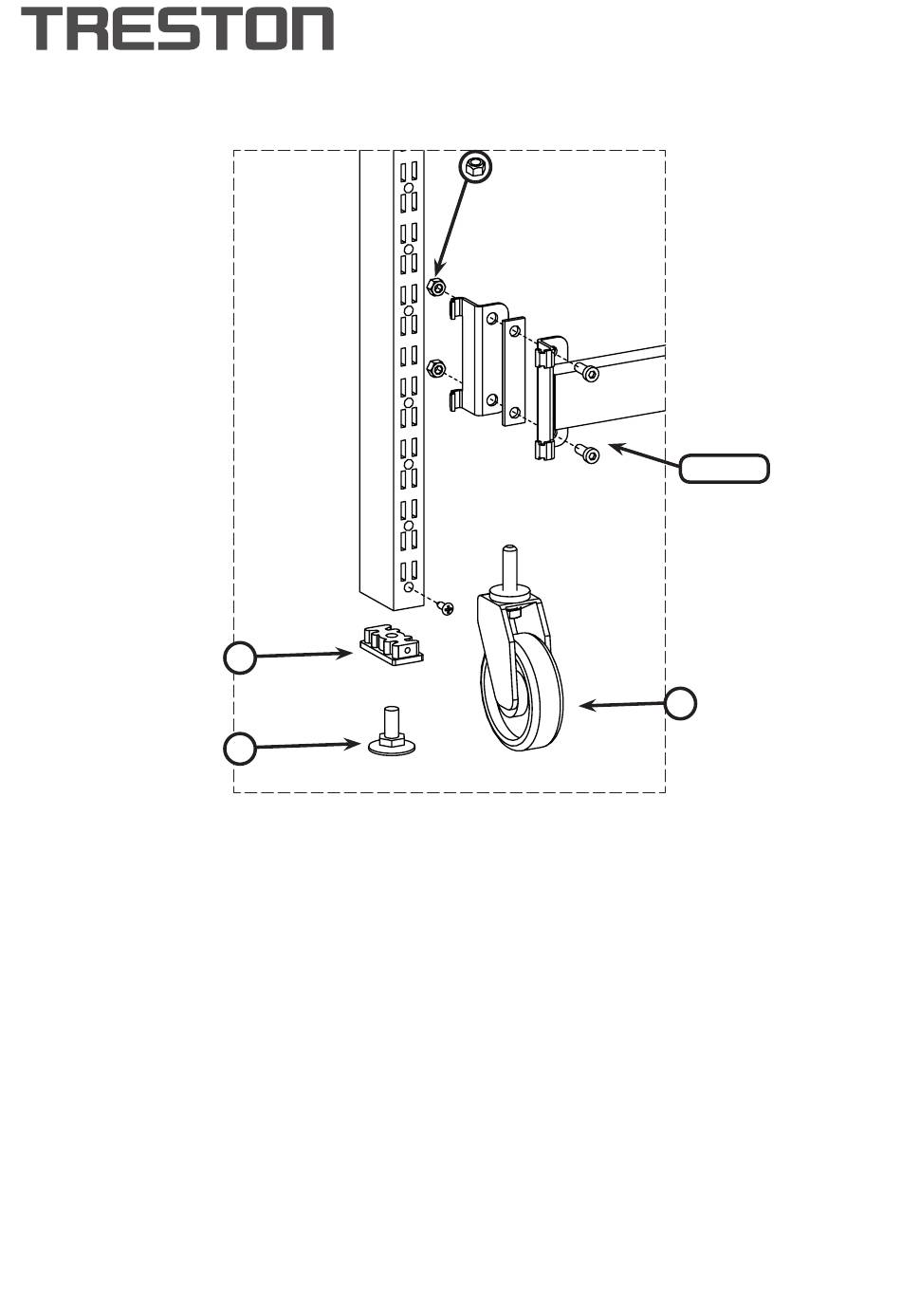

Montez la clame interne en plastique B à l'extrémité supérieure du cadre réglable A. Montez la clame interne en
aluminium C et la vis de réglage D ou la roulette E à l'extrémité inférieure du cadre réglable. Assurez-vous que la roulette est
bien attachée en verrouillant la clame interne au cadre réglable à l'aide de la vis.
Utilisez les barres de séparation F pour relier les cadres réglables A. Montez les barres de séparation de profondeur de
sorte qu'elles se trouvent en alternance sur les côtés du cadre réglable. Les barres de séparation les plus hautes peuvent
être remplacées par des barres creuses horizontales si nécessaire. Dans ce cas, nous vous recommandons de serrer les
connexions avec des vis.
MONTAJE DE LA ESTRUCTURA
Fije la abrazadera interior de plástico B al extremo superior de la estructura ajustable A. Acople la abrazadera interior de
aluminio C y el tornillo de ajuste D o la rueda E al extremo inferior de la estructura ajustable. Asegúrese de que la rueda
está sujeta correctamente bloqueando la abrazadera interior con la estructura ajustable usando el tornillo de la placa.
Use las barras espaciadoras F para unir las estructuras ajustables A. Monte las barras espaciadoras de recorrido de
profundidad de forma que alternen la estructura ajustable lado a lado. Las barras espaciadoras superiores se pueden
sustituir con tubos horizontales si fuera necesario. En este caso, es aconsejable que las uniones se aseguren con tornillos.
C
D
ASSEMBLY INSTRUCTION
M8 x 30
E
900265
2017-03-03
27 (36)
