ASSEMBLY INSTRUCTION
900265
2017-03-03
12 (36)
J
S
K
I
M6 x 12
P
M6 x 12
N
A
R
M8 x 16

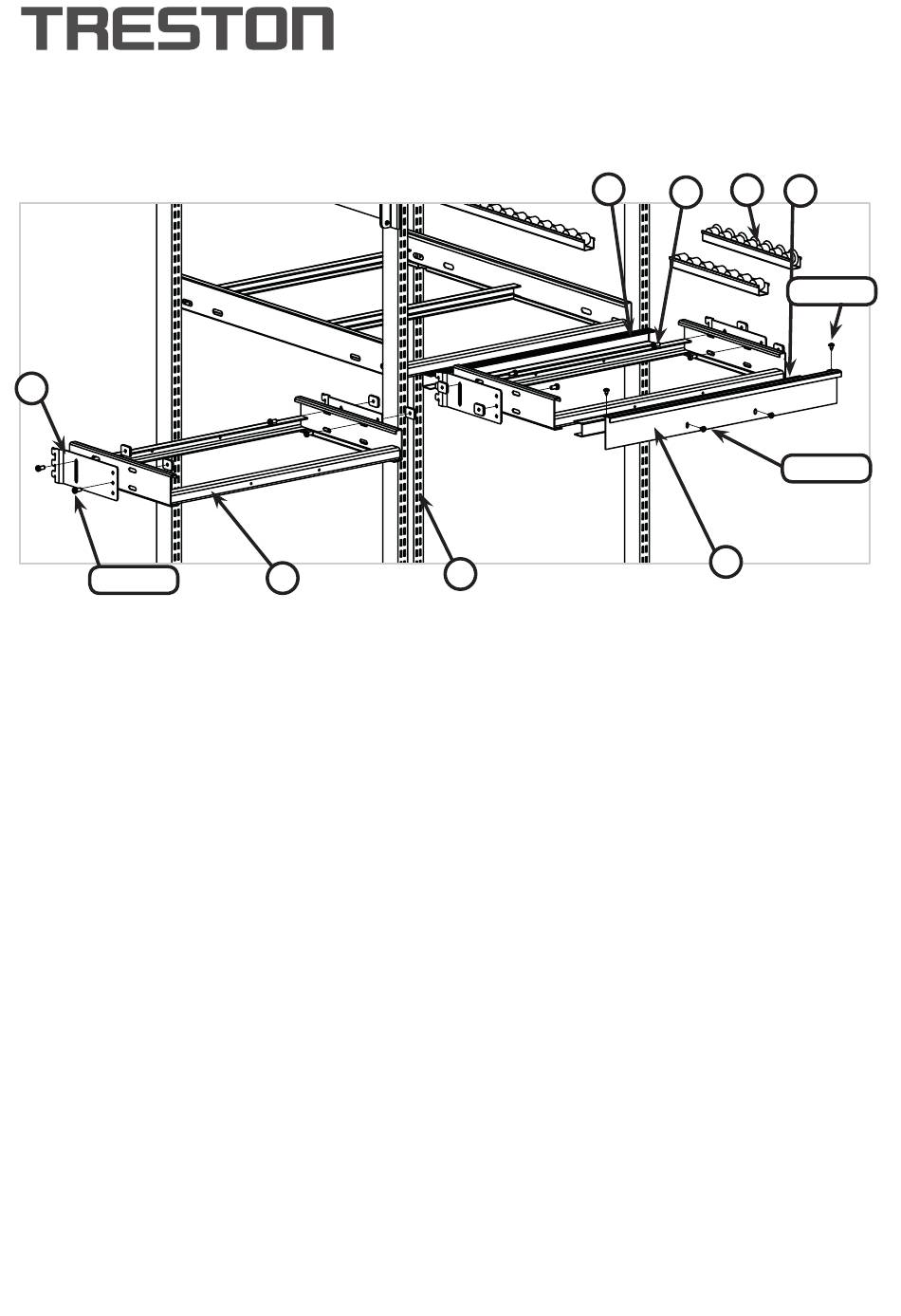

LASTAUS-/PURKUTASO
Paina asennuslistat J ja K poikittaistukiin I. Asenna purkupäänpeitelista N purkutasoon R. Kiinnitä kannattimet P purku-
tasoon R. Asenna purkutaso R säätöputkiin A. Lastaus-/purkutasossa käytetään laipallisia rullaprofiileita S ja laipattomia
rullaprofiileita O. Laipattomat rullaprofiilit tasoon reunimmaisiksi.
PÅ/AVLASTNINGSHYLLA
Tryck monteringslisterna J och K på tvärstöden I. Montera avlastningsändans täcklist N på avlastningshyllan R. Fäst kon-
solerna P på avlastningshyllan R på inställningsrören A. I rullplan med på/avlastningshyllor används rullprofiler med fläns
S och utan fläns O. Montera rullprofiler utan fläns lägst ut i kanten på hyllan.
