Bedienungsanleitung
RLSW®4 (R)

4.1 Installationsbedingungen

Um Fehlfunktionen zu vermeiden, beachten Sie bitte die folgenden Punkte:
▪ Die Spitze des Sensors sollte so nah wie möglich am Rohrmittelpunkt liegen. Die
Durchgangsbohrung im Schaft des Sensors muss sich vollständig innerhalb Kanals
befinden.
▪
Am Fühlerende befindet sich eine kleine Einkerbung im Metall. Diese Markierung ist als
Montagehilfe gedacht und sollte in der Richtung angebracht werden, aus der der Strom
kommt.
▪ Bei vertikalen Rohren sollte die Strömungsrichtung insbesondere bei kleinen
Luftströmungen (bis 1 m/s) nach oben gerichtet sein, um Beeinflussungen durch thermisch
aufsteigende Luft zu vermeiden.
▪ Der Sensor benötigt für eine optimale Messung mindestens 5 x D (Rohrinnendurchmesser)
des freien Einlasses und 3 x D des Auslasses, um Fehlmessungen aufgrund von
Turbulenzen zu vermeiden.

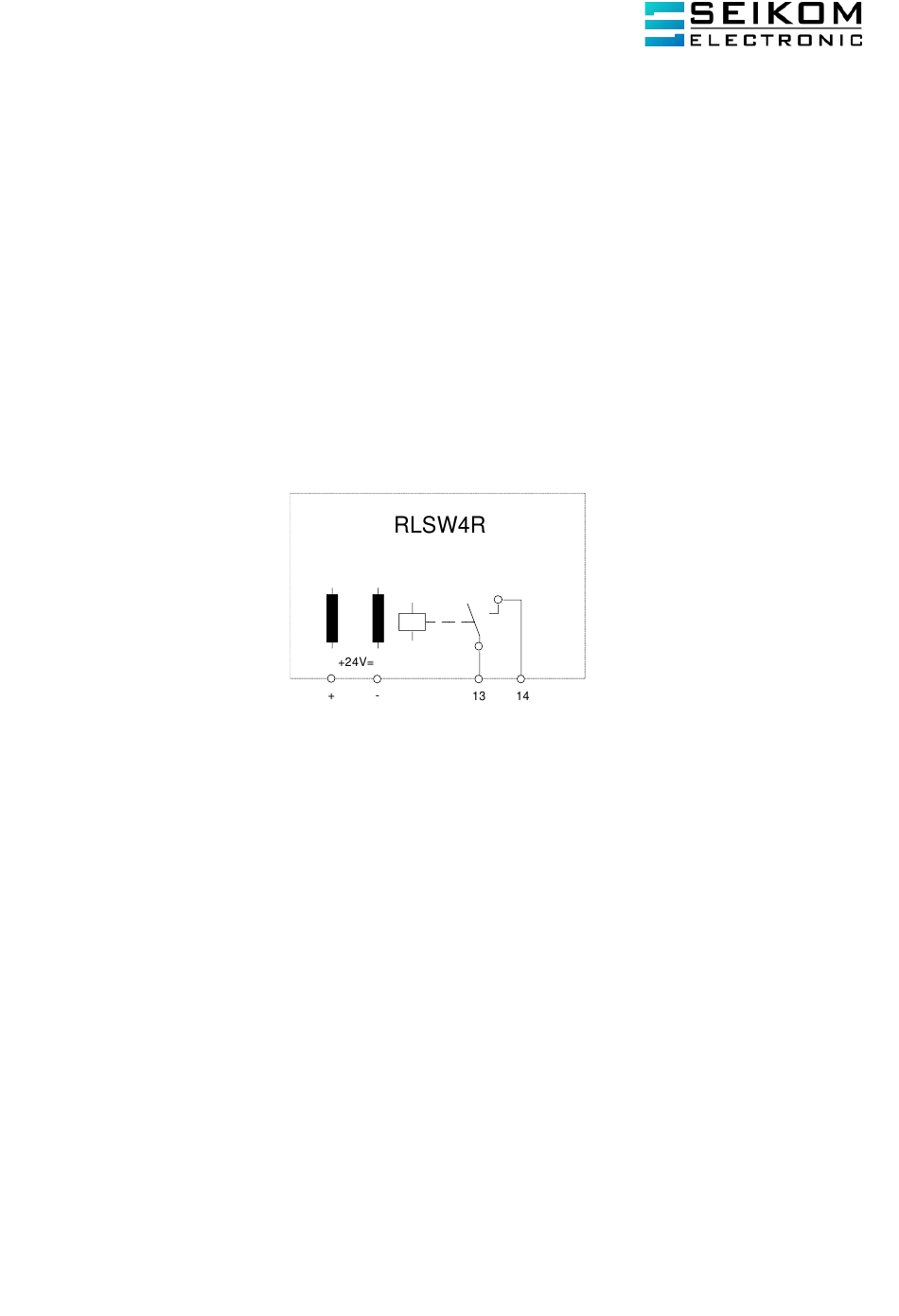

4.2 Elektrische Anschlüsse

4.3 Einstellung des Schaltpunkts

Der Zusammenhang zwischen Luftgeschwindigkeit und Widerstandsänderung ist nicht linear. Im
unteren Bereich (kleine Strömungen) ist die Änderung des Widerstandes sehr groß. Im oberen Bereich
wird die Widerstandsänderung bei gleichen Strömungsänderungen immer geringer. Bei der
Einstellung des Schaltpunktes sollte daher beachtet werden, welche Änderung überwacht werden
soll, da verschiedene Einstellungen bestimmte Nachteile nach sich ziehen. Folgende Anforderungen
sollten beachtet werden:
Geringe Strömungsänderung im hohen Strömungsgeschwindigkeitsbereich: Der Schaltpunkt
muss sehr nahe am Messwert der Normalströmung gewählt werden, da die Messwertänderung bei
Strömungsänderung sehr gering ist. Da die Temperaturkompensation eine gewisse Verzögerung
gegenüber der tatsächlichen Temperaturänderung aufweist, ist eine solche Schaltpunkteinstellung
nur bei Anwendungen mit langsamen Temperaturänderungen möglich.
Geringe Strömungsänderung im niedrigen Strömungsgeschwindigkeitsbereich: Der Schaltpunkt
kann mit einem größeren Abstand zum Messwert der Normalströmung gewählt werden, da die
Messwertänderung bei Strömungsänderung groß ist. Eine Temperaturänderung wirkt sich nicht auf
das Schaltverhalten aus.
Große Strömungsänderung: Hier ist meist eine 'Ja/Nein-Aussage' gewünscht (z.B. Ventilator läuft
oder Ventilator steht). Es kann daher ein so großer Sicherheitsabstand gewählt werden, dass weder
Temperaturänderungen noch Verwirbelungen einen Einfluss auf das Schaltverhalten haben.
+49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com
Seite: 7
