A
NLEITUNG
2 Übersicht der Komponenten / Funktionsbeschreibung
2.1 DACHS S
Standard HKA mit Regler und speziellem Programm.
2.2 Wärmespeicher
HKA Speicher zur Speicherung von Heizungswas-
ser bis 100 °C in stehender Ausführung. Der Spei-
cher besteht aus Stahlblech ST 32-2. Er ist innen
roh und außen mit Korrosionsschutzfarbe grundiert.
Die Isolierung besteht aus 100 mm Weichschaum
FCKW- frei mit 2-teiligem grünem Polystyrolaußen-
mantel.
Durch die spezielle Führung der Anschlüsse im
Speicherinnern wird eine exakte Be- und Entladung
des Speichervolumens und eine stabile Tempera-
turschichtung sichergestellt.
Durch die Anschlusstechnik ist gewährleistet, dass
die Wärme im oberen Bereich des Speichers immer
für die Warmwasserbereitung zur Verfügung steht.
Der Ladevorgang für den HKA Speicher wird mit zwei
Temperaturfühlern gesteuert.
2.3 Warmwassermodul
Der Warmwasserbereiter arbeitet nach dem Prinzip
des Durchlauferhitzers. Das im HKA-Wärmespei-
cher gelagerte heiße Wasser (ca. 75 - 80 °C) wird
als Wärmequelle verwendet. Die Wärmeübertragung
erfolgt durch einen Edelstahl-Plattenwärmetauscher.
Durch die konstante Heizwasservorlauftemperatur
erhält man eine gleichbleibende Warmwassertem-
peratur von ca. 50 °C. Der Rücklauf zum HKA-Wär-
mespeicher wird dabei auf ca. 30 °C abgekühlt. Die
Warmwasserleistung beträgt 18 l/min (ca. 40 kW).
Der bewährte Proportionalregler sorgt für die hydrau-
lische Regelung und schützt in Verbindung mit der
Temperatursteuerung den Wärmetauscher vor Ver-
kalkung. Für eine komfortable Warmwasserversor-
gung sorgt die integrierte temperatur- und zeitge-
steuerte Zirkulationspumpe. Die Steuerung der
Warmwasserbereitung durch zwei Temperaturfüh-
ler gewährleistet eine betriebssichere Funktion. Alle
Elektroanschlüsse sind steckerfertig ausgeführt.
2.4 Heizstab
Der empfohlene, 3-phasige Heizstab dient als zu-
sätzlicher Wärmeerzeuger und kann in verschiede-
nen Varianten, elektrisch in das System eingebun-
den werden. Im Lieferumfang ist die Ansteuerung
und ein Sicherheitsventil enthalten. Der Wärmespei-
cher ist zur Aufnahme des Heizstabs vorbereitet.
D
S
ACHS
Warmwasser
Fühler 1
Proportional-
regler
Zirkulations-
pumpe

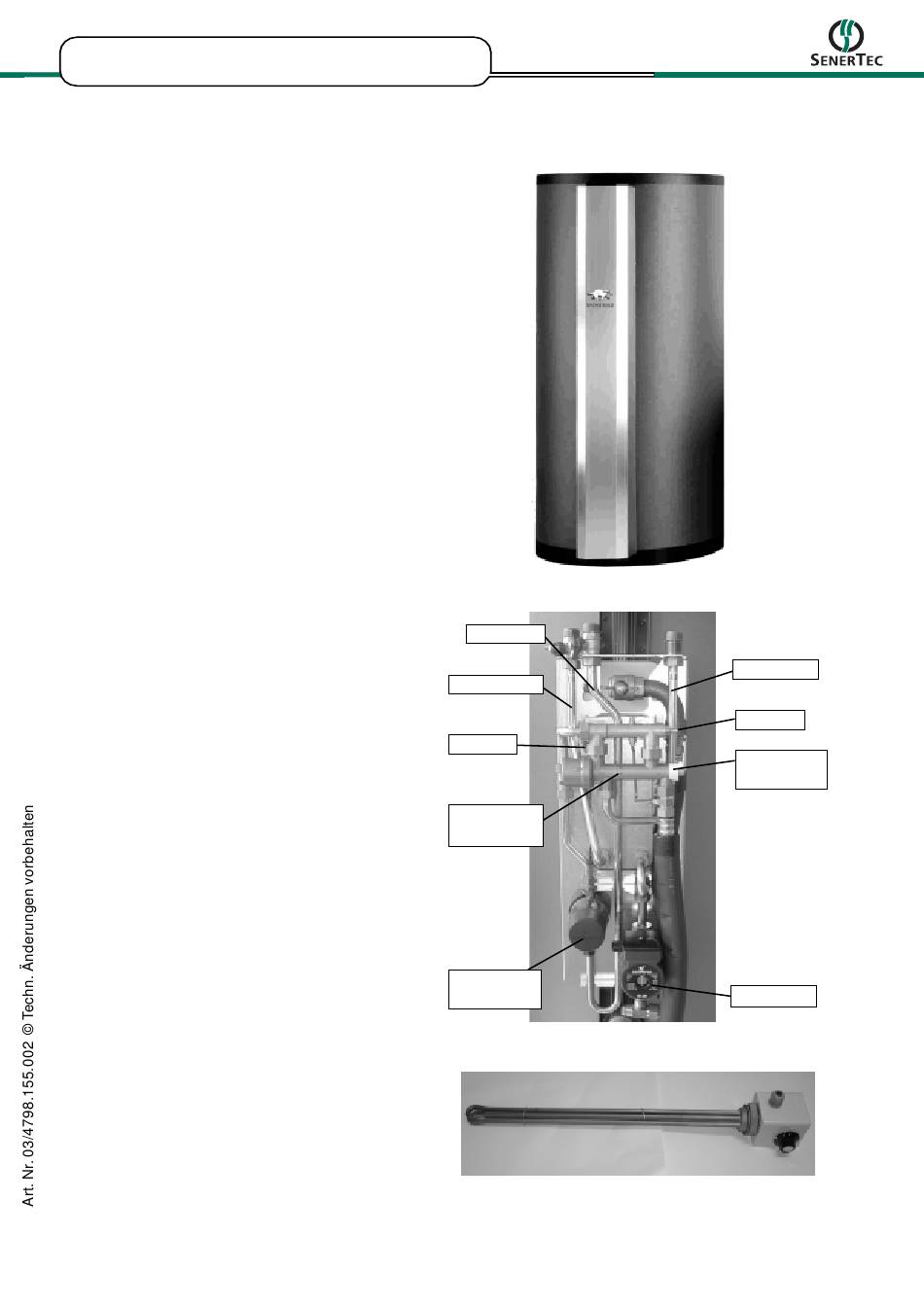

Bild 2-1: Wärmespeicher
Zirkulation
Bild 2-2: Warmwassermodul
Bild 2-3: Heizstab
Kaltwasser
Fühler 2
Temperatur-
einstellung
Ladepumpe
5
