Taurus - USB

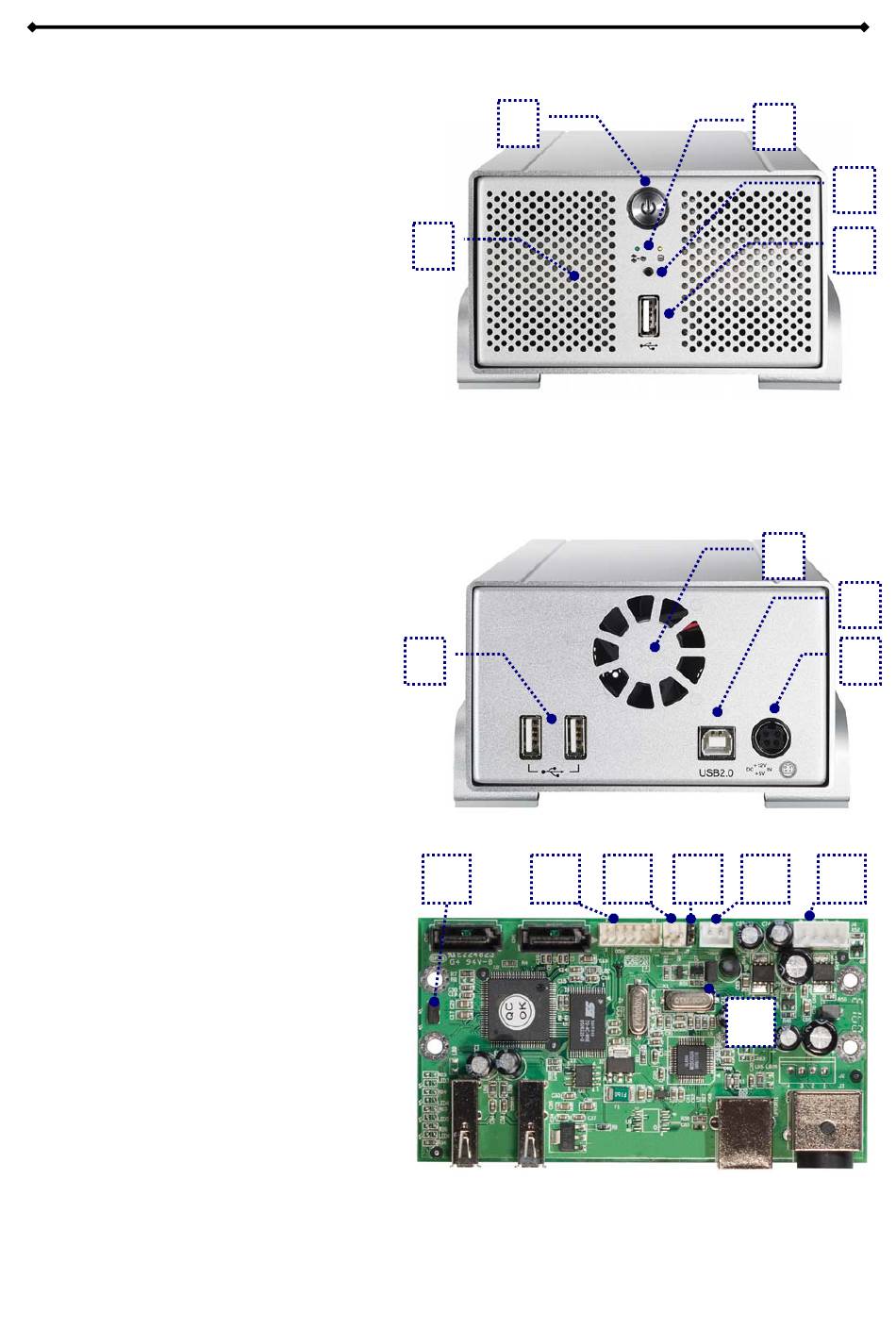

Produktansicht
Vorderansicht
1. Ein-/Ausschalter (blau wenn eingeschalten)
2. JBOD LED Anzeige (grün): Ein = JBOD
Aus = Ohne JBOD, Blinkt = Error
HDD LED (gelb): Ein = Datenzugriff
3. Lüftungsöffnung
4. USB Backuptaste (nur für Windows)
5. USB Frontanschluss
Hinweis: Um den Taurus einzuschalten, drücken Sie den Ein-/Ausschalter für 3 Sekunden.
Um das Gerät auszuschalten, drücken Sie den Ein-/Ausschalter, halten Sie den Schalter
für 3 Sekunden gedrückt und lassen Sie ihn dann wieder los.
Rückansicht
1. Abzugsöffnung
2. USB Hub
3. USB 2.0 Anschluss zum Computer
4. Stromanschluss
Platine
1. JBOD Jumper (J1)
Jumper = 2x HDD
Ohne Jumper = JBOD
2. Anschluss für Frontplatine (CON1)
3. Lüfteranschluss (J5)
4. Jumper für Lüftereinstellung (J8)
Jumper = Schnell
Ohne Jumper = Langsam
5. Temperatursensor (J6)
6. HDD Stromanschluss (J4)
7. Jumper für Lüftermodus (J7)
Jumper = Automatisch, Ohne Jumper = Manuell
3
2
1
Seite 2 / Kapitel 1 - Einleitung
Bedienungshandbuch
1
2
3
2
4
5
1
3
4
4
5
6
7
