Olsberg Pico Compact Anleitung Seite 7

● Zum leichteren Einbau der OEC den drehbaren
Teil des Gerätes mit Betätigung der Fußraste (sie-
he Fig.2) komplett nach links bzw. rechts dre-
hen. Blockierung der Fußraste lösen siehe Kapitel
„Kaminofen drehbar".
● Kunststoff-Halteklammer (6) mit Distanzhülse an
der Motorkonsole festschrauben. Stellmotor (5) auf
Drehachse des Luftschieberhebels aufschieben
und in die Kunststoff-Halteklammer einschnappen
(Fig.9).

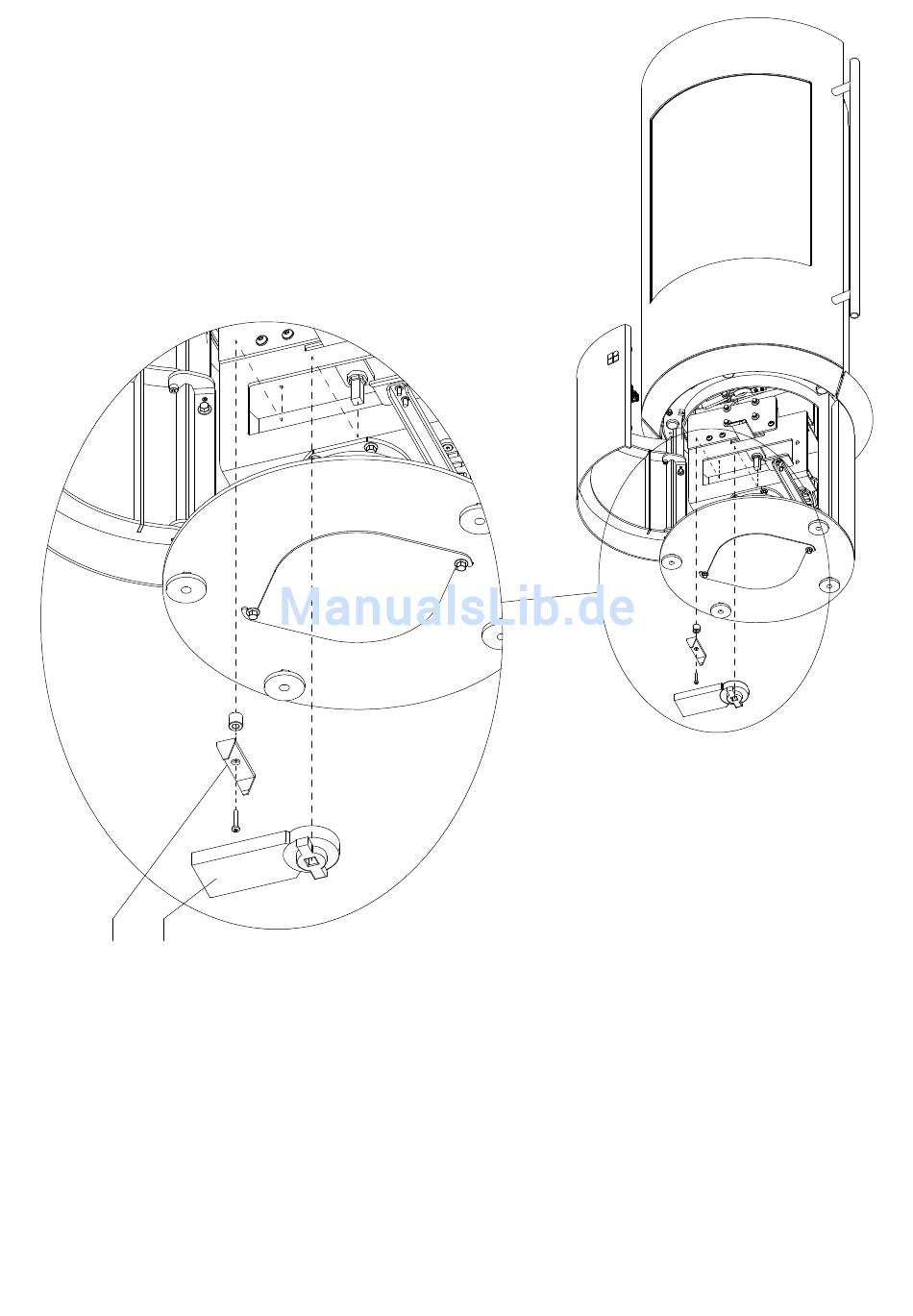

Fig.9 6 5
5 Stellmotor
6 Kunststoff-Halteklammer
● Die weitere Montage der OEC erfolgt wie in der
Anleitung OEC beschrieben.
● Gegebenenfalls Fußraste wieder blockieren und da-
mit das Gerät arretieren.
● Stahl- bzw. Keramikverkleidung wieder montieren.
7
