Montage OEC (Zubehör)
Abweichend zur Montage wie in der Anleitung OEC be-
schrieben, die OEC wie folgt montieren:
● Abdeckhaube abnehmen.
● Pico Compact mit Stahlverkleidung:
Um den Temperaturfühler und das Fühlerkabel
montieren zu können, muss die Rückwand ent-
fernt werden. Hierzu 3 Sechs kant schrau ben heraus-
schrauben (siehe Fig.7) und Rück wand nach oben
herausheben.

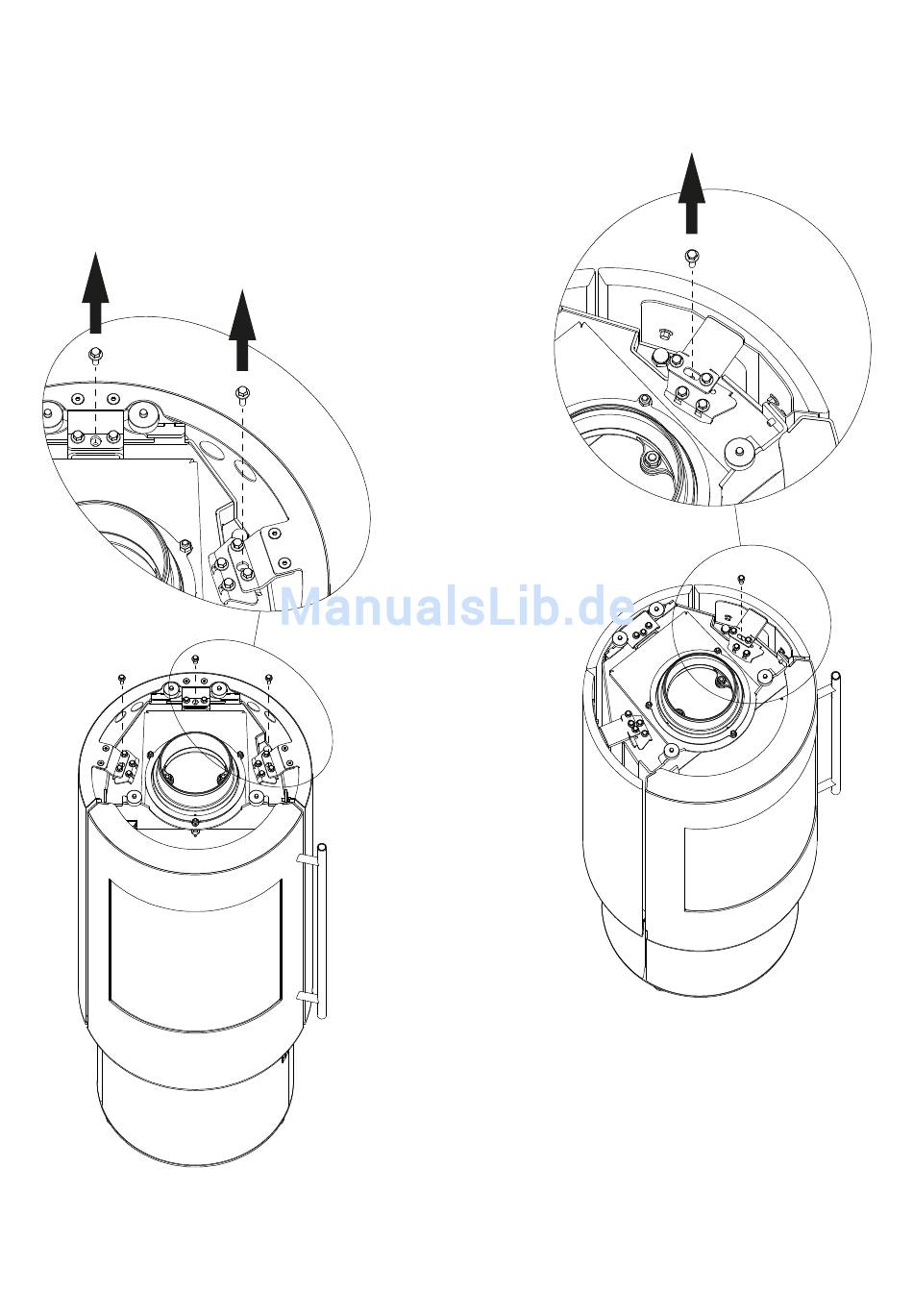

Fig.7
6
● Pico Compact mit Keramikverkleidung:
Um den Temperaturfühler und das Fühlerkabel mon-
tieren zu können, muss die rechte Keramikseiten­
wand entfernt werden. Hierzu die
schraube herausschrauben (siehe Fig.8) und Ke ra-
mik seitenwand nach oben herausheben.
Fig.8
Sechs kant-
