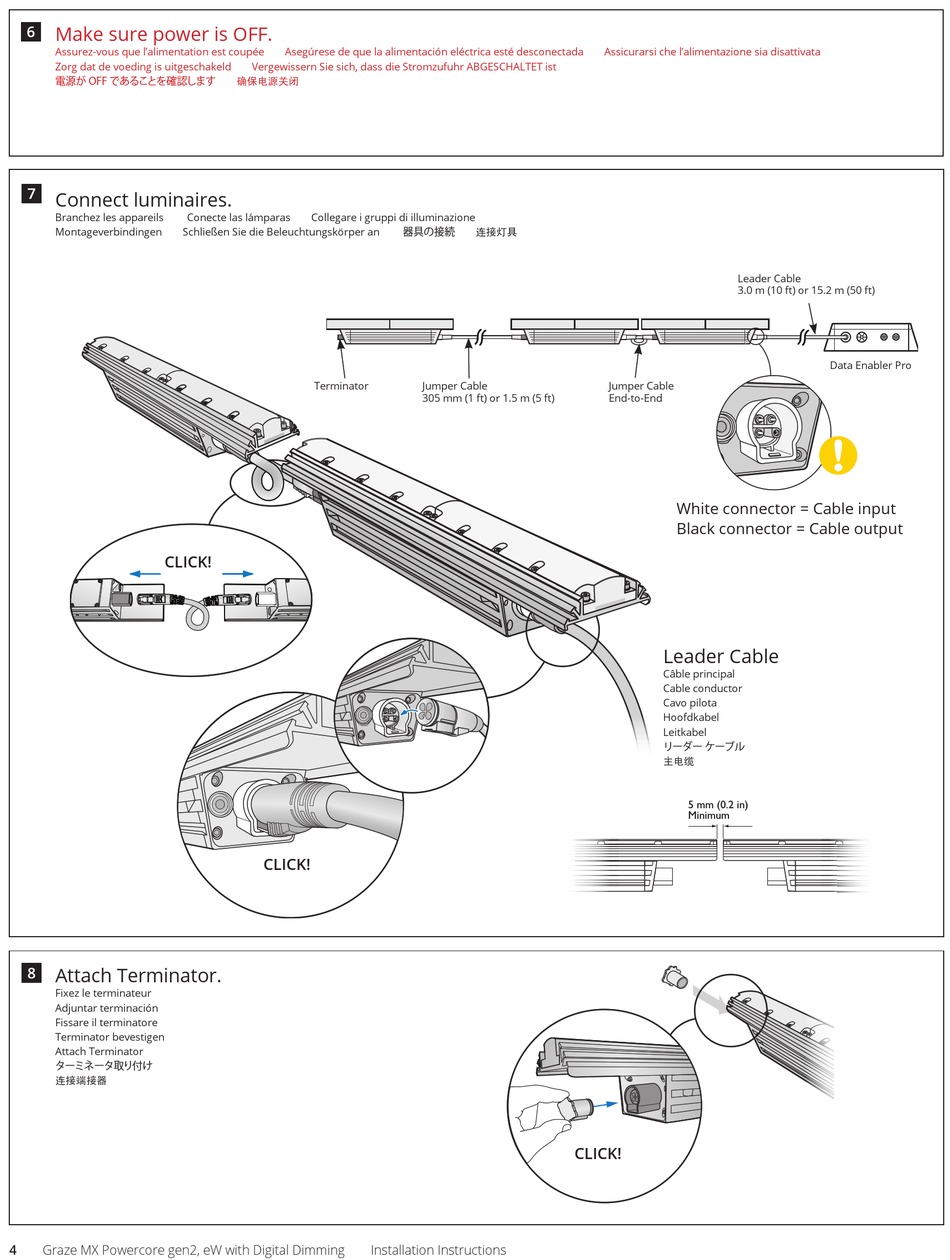

6
Make sure power is OFF.
Assurez-vous que l'alimentation est coupée Asegúrese de que la alimentación eléctrica esté desconectada Assicurarsi che l'alimentazione sia disattivata
Zorg dat de voeding is uitgeschakeld Vergewissern Sie sich, dass die Stromzufuhr ABGESCHALTET ist
電源が OFF であることを確認します 确保电源关闭
7
Connect luminaires.
Branchez les appareils Conecte las lámparas Collegare i gruppi di illuminazione
Montageverbindingen Schließen Sie die Beleuchtungskörper an 器具の接続 连接灯具
CLICK!
Attach Terminator.
8
Fixez le terminateur
Adjuntar terminación
Fissare il terminatore
Terminator bevestigen
Attach Terminator
ターミネータ取り付け
连接端接器
4 Graze MX Powercore gen2, eW with Digital Dimming Installation Instructions
Terminator
Jumper Cable
305 mm (1 ft) or 1.5 m (5 ft)
CLICK!
Leader Cable
3.0 m (10 ft) or 15.2 m (50 ft)
Jumper Cable
End-to-End
White connector = Cable input
Black connector = Cable output
Leader Cable
Câble principal
Cable conductor
Cavo pilota
Hoofdkabel
Leitkabel
リーダー ケーブル
主电缆
5 mm (0.2 in)
Minimum
CLICK!
Data Enabler Pro
C
