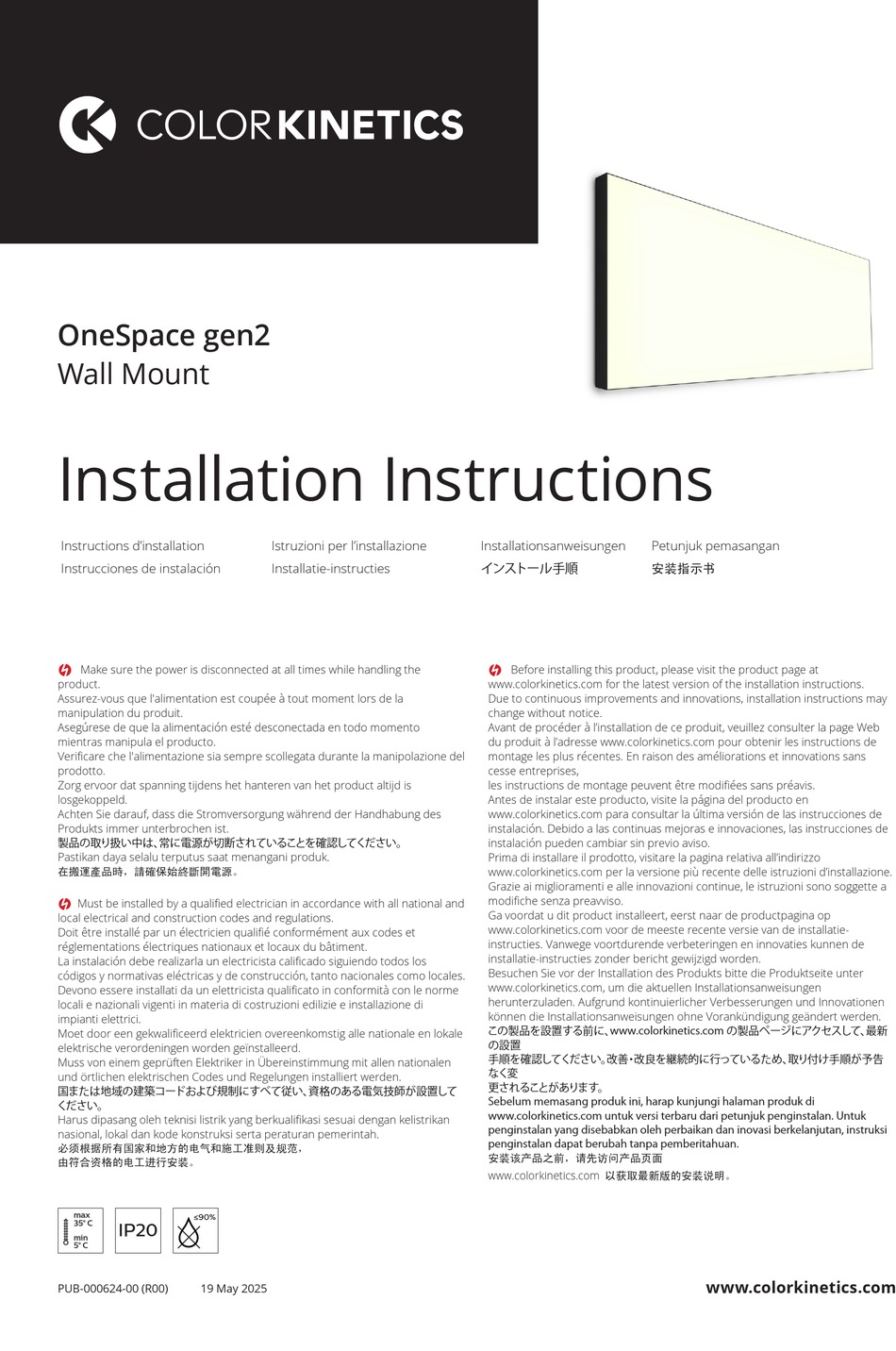

OneSpace gen2
Wall Mount
Installation Instructions
Instructions d'installation
Instrucciones de instalación
Make sure the power is disconnected at all times while handling the
A
product.
Assurez-vous que l'alimentation est coupée à tout moment lors de la
manipulation du produit.
Asegúrese de que la alimentación esté desconectada en todo momento
mientras manipula el producto.
Verificare che l'alimentazione sia sempre scollegata durante la manipolazione del
prodotto.
Zorg ervoor dat spanning tijdens het hanteren van het product altijd is
losgekoppeld.
Achten Sie darauf, dass die Stromversorgung während der Handhabung des
Produkts immer unterbrochen ist.
製品の取り扱い中は、 常に電源が切断されていることを確認してください。
Pastikan daya selalu terputus saat menangani produk.
在搬運產品時，請確保始終斷開電源。
Must be installed by a qualified electrician in accordance with all national and
A
local electrical and construction codes and regulations.
Doit être installé par un électricien qualifié conformément aux codes et
réglementations électriques nationaux et locaux du bâtiment.
La instalación debe realizarla un electricista calificado siguiendo todos los
códigos y normativas eléctricas y de construcción, tanto nacionales como locales.
Devono essere installati da un elettricista qualificato in conformità con le norme
locali e nazionali vigenti in materia di costruzioni edilizie e installazione di
impianti elettrici.
Moet door een gekwalificeerd elektricien overeenkomstig alle nationale en lokale
elektrische verordeningen worden geïnstalleerd.
Muss von einem geprüften Elektriker in Übereinstimmung mit allen nationalen
und örtlichen elektrischen Codes und Regelungen installiert werden.
国または地域の建築コードおよび規制にすべて従い、 資格のある電気技師が設置して
ください。
Harus dipasang oleh teknisi listrik yang berkualifikasi sesuai dengan kelistrikan
nasional, lokal dan kode konstruksi serta peraturan pemerintah.
必须根据所有国家和地方的电气和施工准则及规范，
由符合资格的电工进行安装。
max
≤90%
35° C
IP20
min
5° C
PUB-000624-00 (R00)
19 May 2025
Istruzioni per l'installazione
Installatie-instructies
Installationsanweisungen
Petunjuk pemasangan
インストール手順
安装指示书
Before installing this product, please visit the product page at
A
www.colorkinetics.com for the latest version of the installation instructions.
Due to continuous improvements and innovations, installation instructions may
change without notice.
Avant de procéder à l'installation de ce produit, veuillez consulter la page Web
du produit à l'adresse www.colorkinetics.com pour obtenir les instructions de
montage les plus récentes. En raison des améliorations et innovations sans
cesse entreprises,
les instructions de montage peuvent être modifiées sans préavis.
Antes de instalar este producto, visite la página del producto en
www.colorkinetics.com para consultar la última versión de las instrucciones de
instalación. Debido a las continuas mejoras e innovaciones, las instrucciones de
instalación pueden cambiar sin previo aviso.
Prima di installare il prodotto, visitare la pagina relativa all'indirizzo
www.colorkinetics.com per la versione più recente delle istruzioni d'installazione.
Grazie ai miglioramenti e alle innovazioni continue, le istruzioni sono soggette a
modifiche senza preavviso.
Ga voordat u dit product installeert, eerst naar de productpagina op
www.colorkinetics.com voor de meeste recente versie van de installatie-
instructies. Vanwege voortdurende verbeteringen en innovaties kunnen de
installatie-instructies zonder bericht gewijzigd worden.
Besuchen Sie vor der Installation des Produkts bitte die Produktseite unter
www.colorkinetics.com, um die aktuellen Installationsanweisungen
herunterzuladen. Aufgrund kontinuierlicher Verbesserungen und Innovationen
können die Installationsanweisungen ohne Vorankündigung geändert werden.
この製品を設置する前に、 www.colorkinetics.com の製品ページにアクセスして、 最新
の設置
手順を確認してください。 改善 ・ 改良を継続的に行っているため、 取り付け手順が予告
なく変
更されることがあります。
Sebelum memasang produk ini, harap kunjungi halaman produk di
www.colorkinetics.com untuk versi terbaru dari petunjuk penginstalan. Untuk
penginstalan yang disebabkan oleh perbaikan dan inovasi berkelanjutan, instruksi
penginstalan dapat berubah tanpa pemberitahuan.
安装该产品之前，请先访问产品页面
www.colorkinetics.com 以获取最新版的安装说明。
www.colorkinetics.com
