Ersatzteilliste; Geräteaufbau - Gecco compact GO 24 A Handbuch

Technik - Montage - Bedienung
Pos Bezeichnung
1 Seitenteil Links kpl.
2 Abdeckplatte 860 x 600 mm
3 Flex.-Schlauch R 1" x 300 mm
4*) Umwälzpumpe Rechts kpl. UPS 25-40 180 19-0111-00
Umwälzpumpe Links kpl. UPS 25-40 180
5*) Rechts-Mischer Rp 1" mit Dichtung
Links-Mischer Rp 1" mit Dichtung
5a*)Neopren-Dichtung - Mischerflansch
6 Rauchabgangsstutzen kpl.
7 Reinigungsklappe mit Isolierung (Oben)
8*) Isolierung für obere Reinigungsklappe
9 Rauchgasumlenkblech
10 Rauchgaswirbulator (ges. 14 Stück)
11 Seitenteil Rechts kpl.
12*)Handlüfter R 1/8"
13*)Batterieflanschdichtung Ø 200 x 135 x 3
14 Blindflansch ohne Tauchhülse
15 Schaulochklappe kpl.
16*)Isolierung für untere Reinigungsklappe
17 Reinigungsklappe mit Isolierung (Unten)
18*)Druckmanometer Ø 50 R 1/4"
19 Entleerungshahn R 1/2"
20 Ölauffangwanne
24 Kesselschaltfeld kpl. (Rechtskessel)
Kesselschaltfeld kpl. (Linkskessel)
*) Verschleißteil. Die Lebensdauer von Verschleißteilen hängt unmittelbar von der Häufigkeit bzw, Intensität der Nutzung ab.
Ersatzteilliste compact GO 24-A
Teilenummer
19-0302-00
19-3040-00
19-1796-00
19-0111-01
19-1111-20
19-1111-21
19-3920-04
19-0940-00
19-0420-00
19-3906-00
19-0480-00
19-4220-00
19-0303-00
19-1952-00
19-3920-00
19-4118-00
19-4046-02
19-3906-02
19-0420-01
15-1920-01
15-1965-00
19-4990-01
19-0210-13
19-0210-12

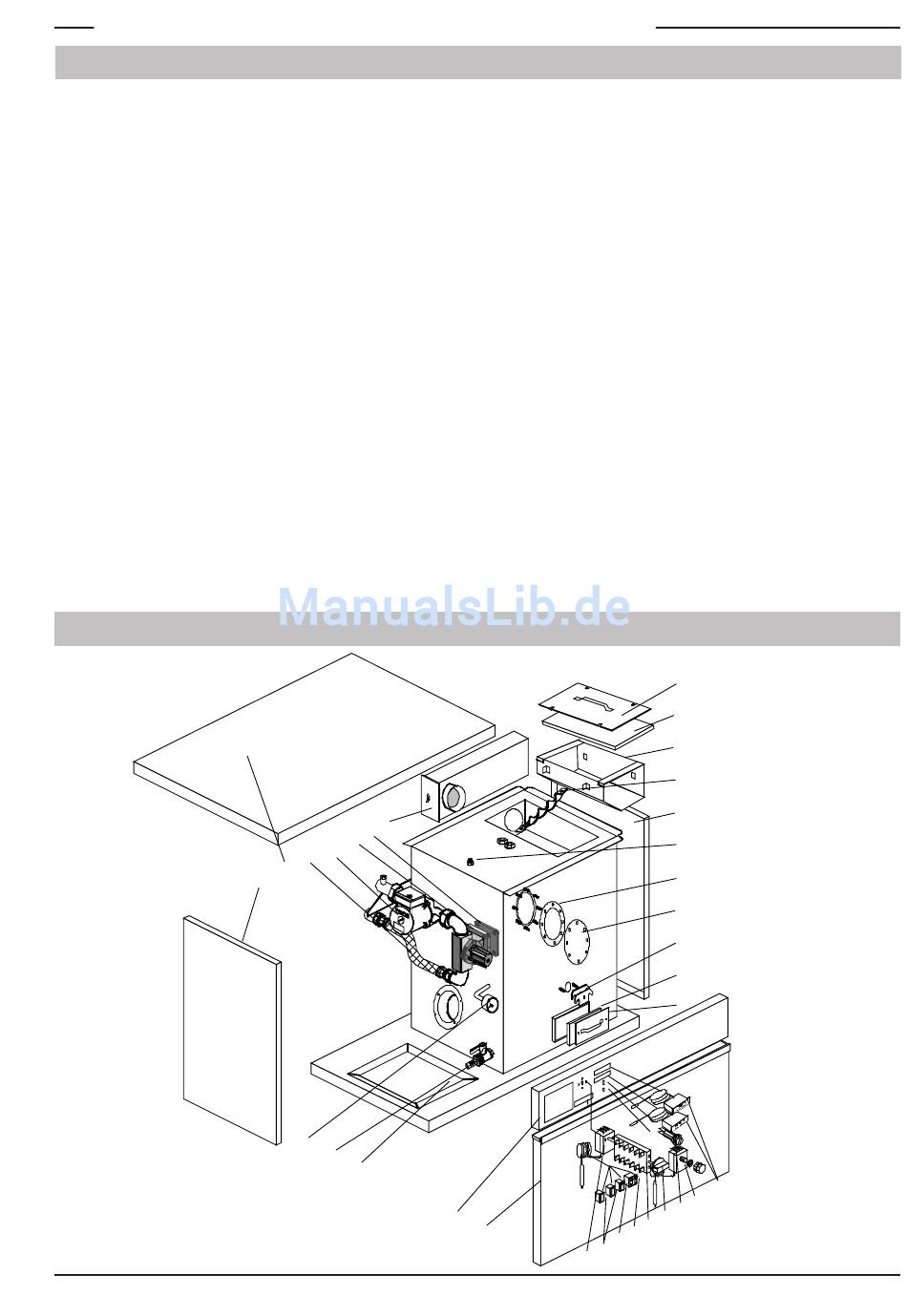

Geräteaufbau Rechtskessel
6
5a
5
4
3
2
1
18
19
20
-compact GO 24 A
Pos Bezeichnung
25 Vorderteil kpl.
26*)Temperaturregler
Thermostat (80°C) TRT200/716
27*)Störleuchte (für Brenner und STB)
28*)TÜV-Taster
29*)Kombischalter (Kessel-&Speicherpumpe) 15-2140-02
30*)Betriebsarten-Drehschalter
31*)Thermostatknopf (Rechtskessel)
Thermostatknopf (Linkskessel)
32 Kappe mit Schlitz
Sicherungshalter
Feinsicherung 6,3 Ampere
33*)Sicherheitstemperaturbegrenzer TG 400 11-2101-01
34*)Thermometer (rechteckig / schmal)
Batterieflansch ohne Tauchhülse
*)Batterieflanschdichtung
*)Dichtring f. Batterie-Flansch Ø 35 x 21
*)Dichtung f.Batt.-anschlussrohr Ø18x12
Batterierohranschlußset ( 2-tlg. )
*)Strömungswächter f. WWV-2
*)Relais G2R-1SN 230 AC für WWV-2
*)Reinigungsbürste
*)Reinigungskratze
Blindplatte für Regelungsausschnitt
2 3
1
4
0
24
25
27
26
- 7 -
TRT200/711
7
8
9
10
11
12
13
14
15
16
17
34
33
32
31
30
29
28
Teilenummer
19-0301-00
11-2110-03
11-2110-04
15-2148-00
11-2140-01
11-2140-00
11-4995-00
19-4995-14
07-9948-28
07-9948-27
07-9961-09
11-1940-00
19-4118-02
19-3920-00
19-3920-03
19-3920-02
19-0903-00
19-2102-00
07-7003-20
13-0950-00
11-0951-00
13-3040-02
