Technik - Montage - Bedienung
Die Elektroinstallation darf nur von einem Fachmann ausgeführt werden. Die Vorschriften und Bestimmungen des VDE und
EVU´s sind zu beachten.
Kesselpumpe, Speicherpumpe, Mischermotor und witterungsgeführte Regelung sind über die codierten Steckvorrichtungen
direkt vom Kesselschaltfeld abzunehmen. Der Netzanschluß muß an der Klemmleiste des Schaltfeldes über einen eigens
dafür vorgesehenen und abgesicherten Stromkreis vorgenommen werden.
Anschluß: 230 Volt, 50 Hertz, 6 Ampere, Schutzart IP 20

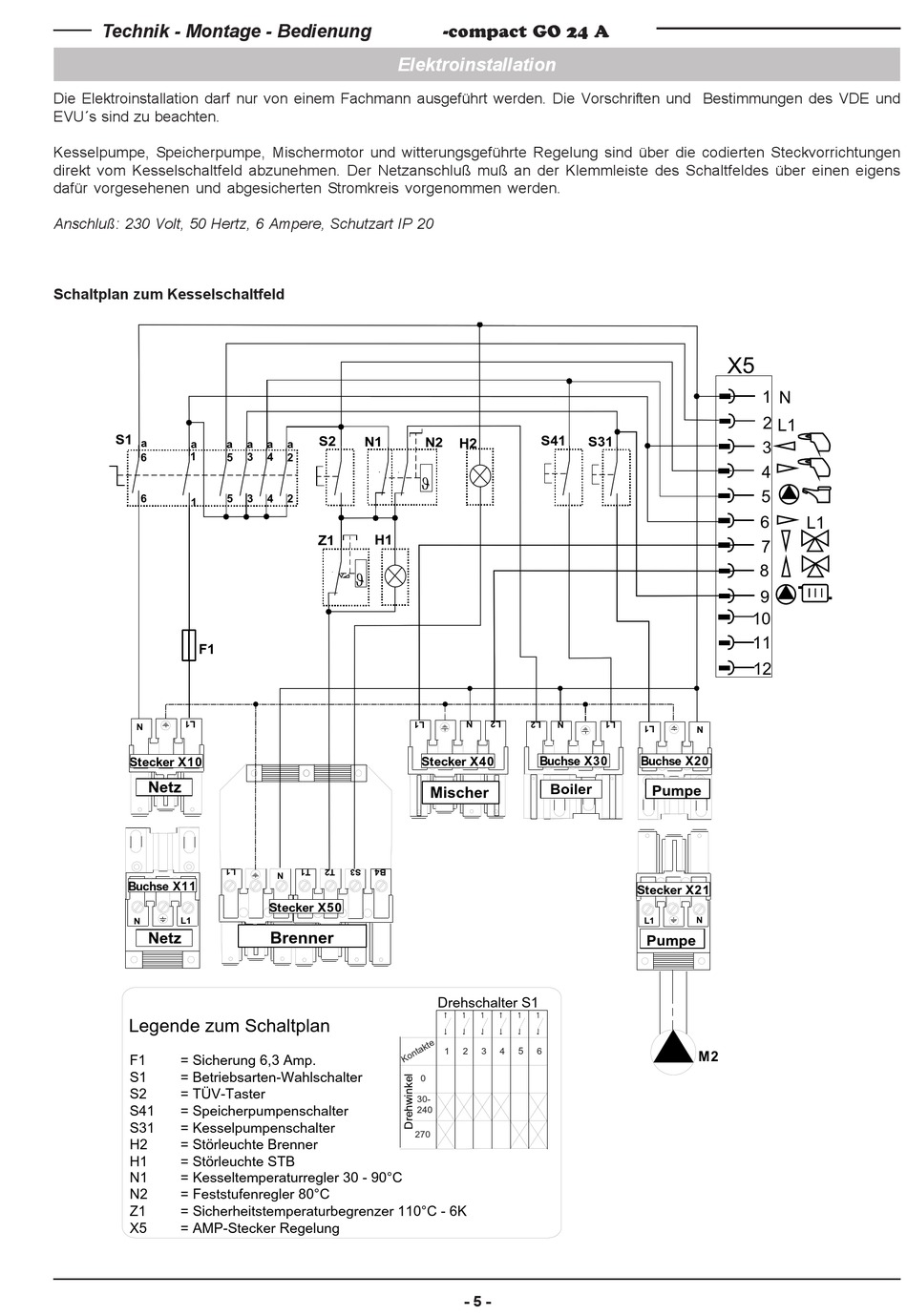

Schaltplan zum Kesselschaltfeld
S1
a
a
1
6
6
1
F1
N
Stecker X10
Netz
Buchse X11
L1
N
Netz
Elektroinstallation
S2
N1
a
a
a
a
3
4
5
2
3
5
4
2
Z1
H1
J
N
Stecker X50
Brenner
-compact GO 24 A
S41
S31
N2
H2
J
Stecker X40
Buchse X30
Boiler
Mischer
- 5 -
Buchse X20
Pumpe
Stecker X21
L1
Pumpe
M2
