8
|
Elektroinstallation

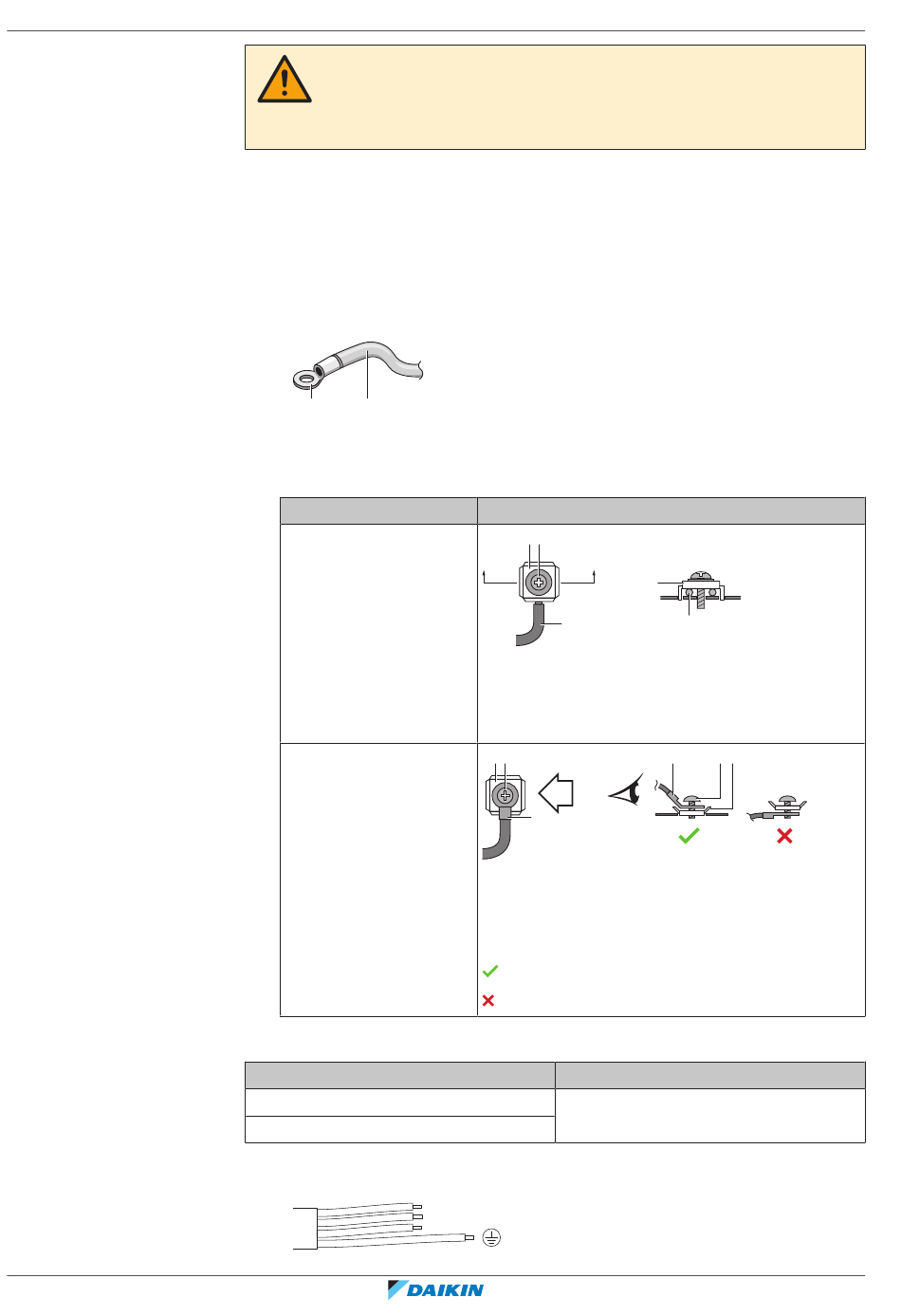

8.2.3 Richtlinien zum Anschließen der elektrischen Leitungen
Referenz für Installateure
46
WARNUNG
Achten Sie darauf, dass sich Verbindungskabel nicht in unmittelbarer Nähe von nicht-
thermoisolierten Kupferrohren befinden, weil solche Rohre sehr heiß werden
können.
Bitte auf Folgendes achten:
▪
Wenn Litzenkabel verwendet werden, müssen am Ende der Kabel runde,
gecrimpte Klemme installiert werden. Die runden, gecrimpten Klemmen bis zum
bedeckten Teil auf den Draht setzen und mit einem geeigneten Werkzeug
fixieren.
b
a
a Litzenkabel
b Runde, gecrimpte Anschlussklemme
▪
Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
Litzenkabel mit runder,
gecrimpter
Anschlussklemme
Anzugsdrehmomente
Posten
M4 (X1M)
M4 (Erde)
▪
Die Erdleitung zwischen der Kabelhalterung und dem Anschluss muss länger sein
als die anderen Drähte.
Installationsverfahren
c b
A
A´
a
a Geringeltes einadriges Kabel
b Schraube
c Flache Unterlegscheibe
c b
B
a
a Anschluss
b Schraube
c Flache Unterlegscheibe
Zulässig
NICHT zulässig
1-3
AA´
c
a
a
b
c
B
Anzugsdrehmoment (N•m)
1,2~1,5
RXF20~42D5V1B + ARXF20~42D5V1B
Innenraum-Klimagerät von Daikin
4P519439-17R – 2021.12
