Allgemeine Hinweise

Verwenden Sie den mitgelieferten kleinen Schraubendreher zum Anschließen der Lei-
tungen, um das Gerät nicht zu beschädigen.
Beachten Sie,
!
• dass Leitungen nicht vor die Leuchtdiode gelegt werden, um die Namensschildbe-
leuchtung nicht zu beeinträchtigen und
• dass keine Leitung unter den Abstandhaltern auf der Rückseite der Außenstation
eingeklemmt wird.
Anschließen
1. Isolieren Sie die Leitungsenden ab.
2. Schließen Sie die Leitungen je nach Art der Anlage gemäß Anschlussschema an.

2-Draht-Sonderbetrieb

In der Betriebsart kann nur eine Außenstation ange-
schlossen werden! Eine P-Ader ist durch eine Brücke
zwischen Klemme a und P zu bilden.
Hinweis: Die Außenstation funktioniert nicht, wenn die Brücke an
b statt an a angeschlossen ist.

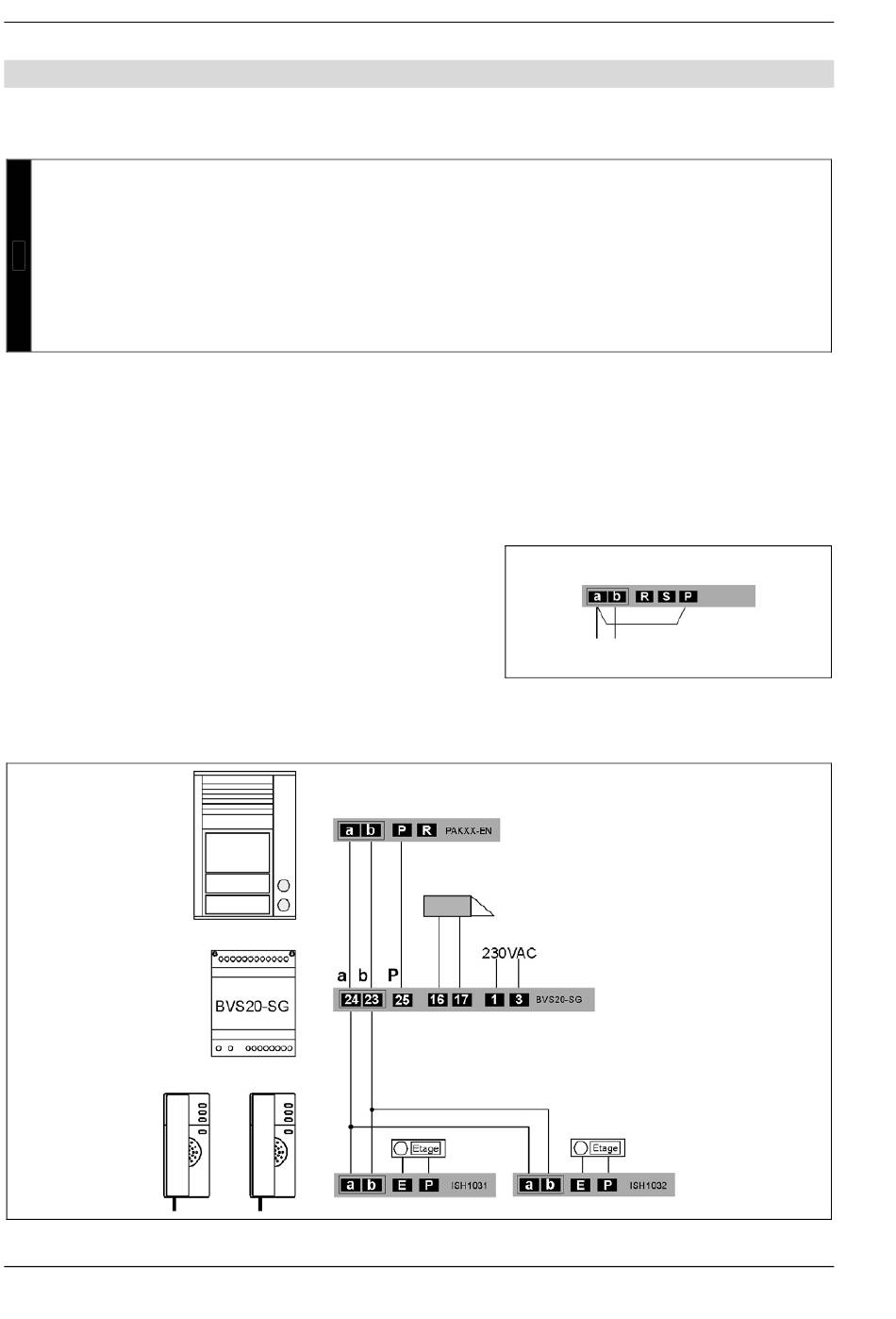

Schaltungsbeispiel

TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
8
Anschließen der Leitungen
Technische Änderungen vorbehalten.
Art.Nr. 0005513
Version 2.1 mi
10/2005
