4. Bohrständer Fräsständer BF1240 | BF1242| BF1243 | BF1244
4.1 Ausführung
Bohrständer Fräsständer BF1240
Massive Stahl-Säule 500 mm, Sechskant-Stahl-Ausleger
Nr. 24400 ohne Rundtisch
Nr. 24404 mit Rundtisch Ø 180 mm
Bohrständer Fräsständer BF1242
Massive Stahl-Säule 500 mm, Sechskant-Stahl-Ausleger
Nr. 24401 ohne Rundtisch
Nr. 24408 mit Rundtisch Ø 180 mm
Bohrständer Fräsständer BF1243
Massive Stahl-Säule 750 mm, Sechskant-Stahl-Ausleger
Nr. 24500 ohne Rundtisch
Nr. 24504 mit Rundtisch Ø 180 mm
Bohrständer Fräsständer BF1244
Massive Stahl-Säule 1000 mm, Sechskant-Stahl-Ausleger
Nr. 24454 ohne Rundtisch
Nr. 24457 mit Rundtisch Ø 180 mm
4.2

Montage

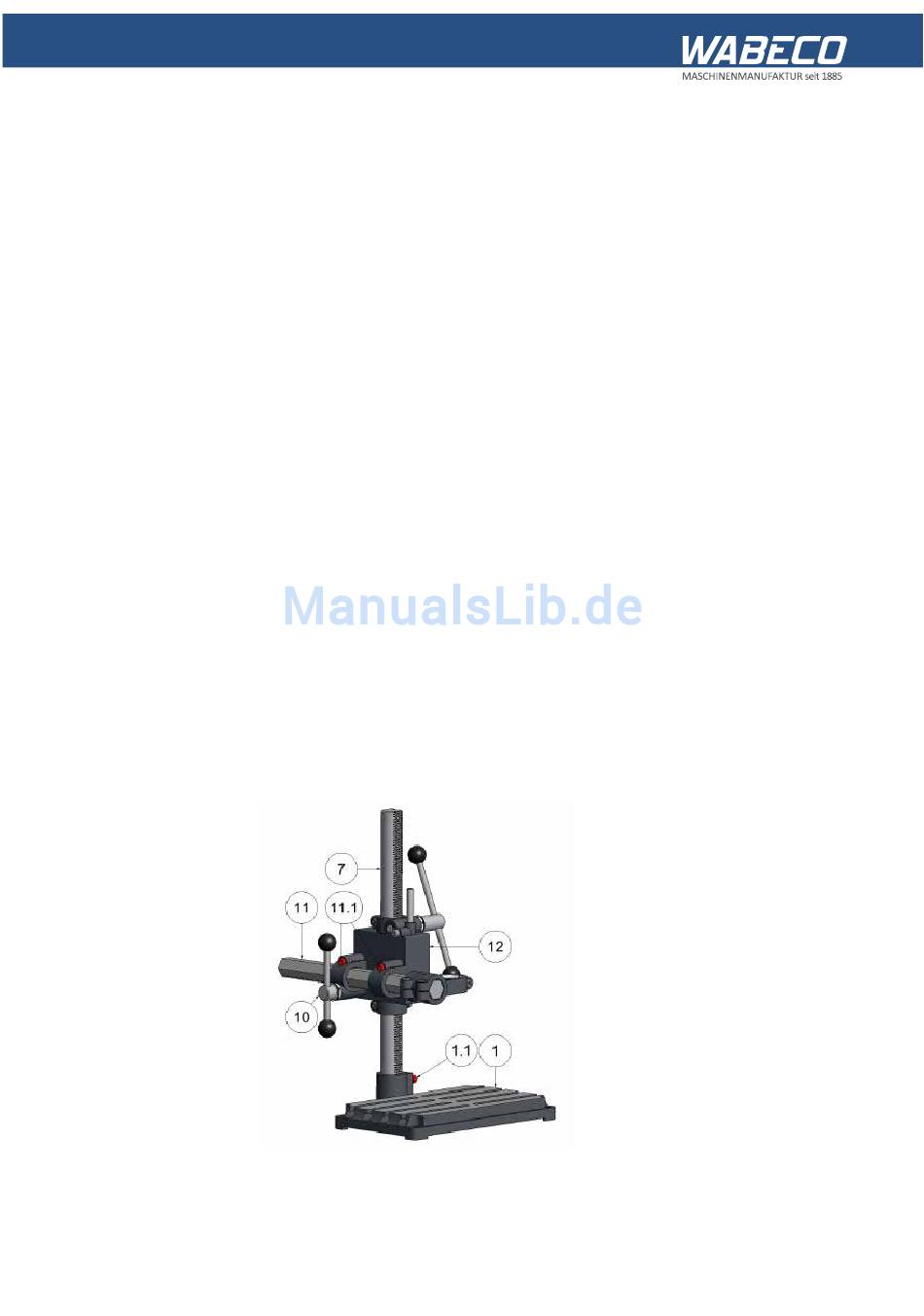

1. Stahl-Säule (7) in die Aufnahmebohrung der Bodenplatte (1) stecken.
2. Klemmschraube (1.1) anziehen.
3. Sechskant-Stahl-Ausleger (11) in die Sechskantbohrung des Führungsgehäuses (12) einführen, so dass die Verzah-
nung des Sechskant-Stahl-Auslegers (11) und der Vorschubwelle (10) zueinander passen.
4. Mit den Klemmschrauben (11.1) kann die Führung des Sechskant-Stahl-Auslegers spielfrei eingestellt bzw. ge-
klemmt werden.
5. Damit ist der Bohrständer/Fräsständer komplett montiert und betriebsbereit.
6. Bohrständer/Fräsständer auf einer festen und absolut geraden Unterlage mit 4 Schrauben befestigen.
4.3

Schmierung

Vor jedem Gebrauch etwas handelsübliches Schmieröl an die Stahl-Säule, den Sechskant-Stahl-Ausleger, sowie an die
Drehpunkte der Vorschubwellen geben. Hierbei muss das Führungsgehäuse, sowie der Sechskant-Stahl-Ausleger des
Bohrständers/Fräsständers hin- und her bewegt werden.
350 mm
500 mm
500 mm
500 mm
7
