16. ERSATZTEILLISTE

4

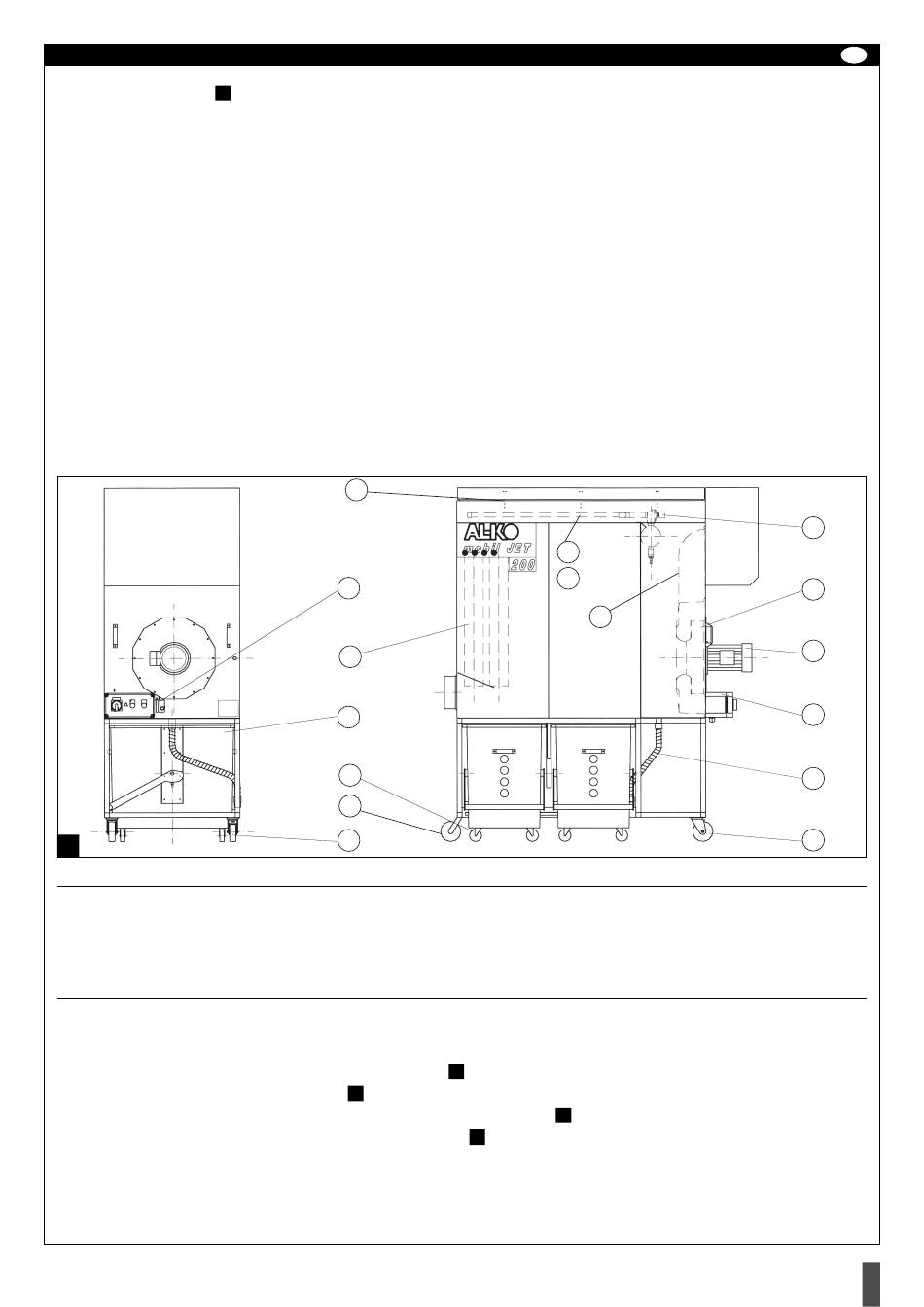

16.1 Ersatzteilliste und sicherheitsrelevante Bauteile mobil JET 200

Art.-Nr. Bezeichnung
1 192 010 Lenkrolle Abfüllbehälter
2 933 860 Lenkrolle
3 936 408 Lenkrolle arretierbar
4 933 918 Rad
5 195 312 Verschluss für Haube
6 847 267 Schneckengewindeschelle NW 200
7 195 659 Baugruppe Motor mit Flügelrad kpl.
8 968 804 Motor 3,0 kW
9 938 591 Flügelrad Ø 450 kpl.
10 938 587 Steuerung 8ME*
938 825 Steuerung 8ME/8SCH*
4

17. STEUERUNG

Hierzu siehe die beigelegte Betriebsanleitung der Steue rung, die Bestandteil der Betriebsanleitung des Ent stau ber ist.
18. SCHALTPLÄNE
18.1 Mobil JET 200 Logo-Baustein 230 R (siehe Schaltplan Seite 10)
18.2 Frietomat 1 (8ME) (siehe Schaltplan Seite 11)
18.3 Frietomat 2000/8er Maschinenerkennung/8er Schieber (siehe Schaltplan Seite 12)
18.4 Beispiel: Stromeinspeisung (Varianten) (siehe Schaltplan Seite 13)
5
11
14
15
1
4
3
5
6
Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
Art.-Nr. Bezeichnung
11 936 982 Druckdose
12 936 711 Magnetventil 230 V-AC
13 195 313 Unterdruckschlauch NW 32
14 192 213 Filter Kat. M el. leitend 1 Stück
15 195 725 Abfüllbehälter kpl. 1 Stück
16 938 588 Spänesack 20 Stück
17 192 024 Kunststofffventilatorgehäuse kpl.
18 934 136 PUR-Spiralschlauch NW 200/lfm.
19 934 829 Düsenstock Seite
20 934 828 Düsenstock Mitte
21 934 590 Gummianschlussmanschette
* Detaillierte Aufstellung der Steuerungs einzelteile siehe Dokumentation der
Steuerung
18
20
17
7
8
D E U T S C H
D
12
9
8
10
13
2
9
